Volkswagen Polo Sedan Полик › Бортжурнал › Установка AUX в RCD-310

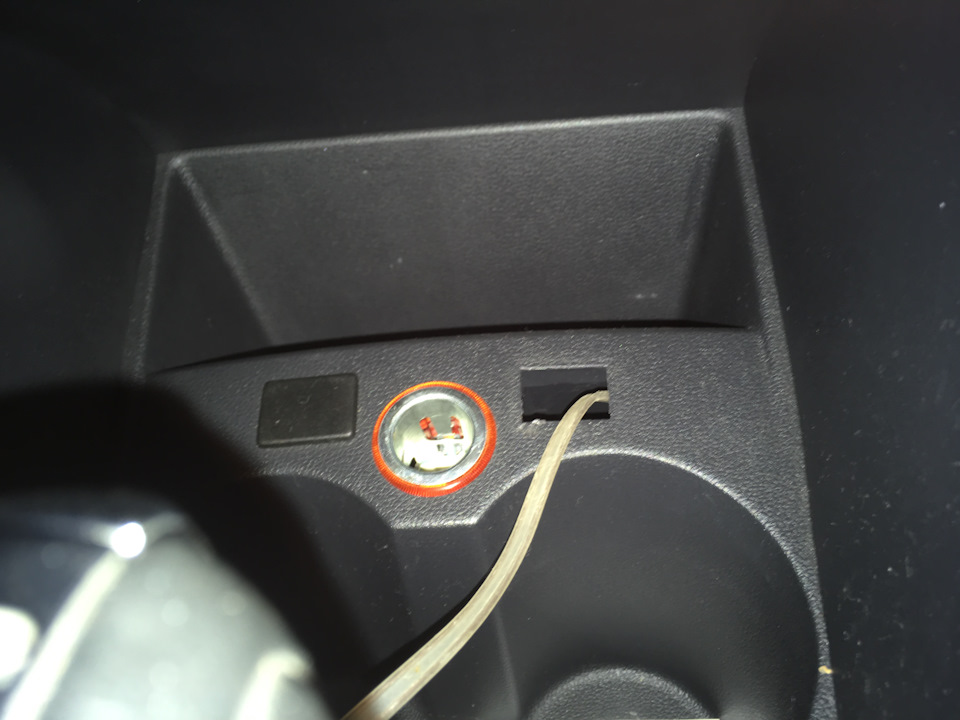

Надоело записывать музыку на диски и я решил подключить aux к магнитоле. Оказывается, это делается проще, чем можно себе представить! На самое магнитоле необходимо подключить к трем контактам и вывести гнездо в любое удобное место. Я вывел на общую панель кнопок, просверлив там отверстие. Во-первых, удобно подключаться, во-вторых, самое аккуратное место. А так, пот желанию, можно просверлить выход где угодно. Хоть под торпедой, хоть в бардачок вывести и положить туда плеер. Кстати, если подключить телефон, то получает вполне удобная функция громкой связи. Тестировать на HTC Desire S. Я слышу собеседника отлично, он меня тоже, несмотря на то, что телефон лежит в удобном для меня месте под ручником. Результат можно увидеть на фото. Стало очень удобно!

Volkswagen Polo Sedan 2010, двигатель бензиновый 1.6 л., 105 л. с., передний привод, механическая коробка передач — автозвук

Машины в продаже

Volkswagen Polo, 2017

Volkswagen Polo, 2019

Volkswagen Polo, 2013

Volkswagen Polo, 2016

Комментарии 18

к чему что подключалось?можно схему?=)))

Так на магнитоле сзади есть (должна быть) схема.

А прописывать что-то в бк нужно?)

нет, надо только включить AUX в настройках магнитолы.

Ваг кормами. Или т.п не активировали?все в магнитоле есть?извини за поздний вопрос)

судя по схеме, подключить нельзя

просто интересно получается) функция есть а подключить нельзя))

то есть при подключении «плеера» переключение идет с гу?

нет, переключаешь с плеера. С ГУ идет только управлением звука

Ребят у меня РСД 30 можно ли акус сделать?и как бы точнее куда что паять

У меня в Media нет aux, вопрос где взять? Остальное вроде по рецепту

попробуй в настройках включить

однозначно сделаю себе)

Как это сделать.
Для установки и подключения необходимо:
1. Удлинитель Jack 3,5. Желательно найти разборный, у которого можно открутить вход и прикрутить на панель в любое место. Опцианально: можно провод вывести под магнитолу, где пепельница и никуда не прикручивать. Или в любое другое место.
2. Коннекторы для подключения к магнитоле. Тут вариантов масса, от заказа специального переходника до пайки кабеля непременно к магнитоле. Я отрезал от компьютера два коннектора, которые подключают к материнки лампочки Power LED и HDD LED. Они идеально подключаются к магнитоле.
3. Изолента для соединения коннекторов и удлинителя Jack.
4. 15 минут времени.
Процесс установки:
1. Снимаешь магнитолу. Находишь в инете схему выхода AUX (или на магнитоле есть наклейка). AUX left, AUX Ground и AUX Right
2. Разрезаешь удлинитель Jack 3,5 (там три провода: AUX left, AUX Ground и AUX Right) и прикручиваешь к коннекторам. Или припаиваешь к магнитоле. Как удобно.
3. Придумываешь куда выводишь вход для подключения (я выбрал на панель).
4. Подключаешь к магнитоле коннекторы. Если будешь паять, то сначала надо провод провести, а паять уже в самом конце.
5. Включаешь на магнитоле в меню AUX и забываешь, что такое писать диски))

Читайте также:  Как подключить джойстик т3 gamepad к андроид

Как вариант, можно вывести просто провод в бардачок и подключить туда плеер. Вариантов куда деть вход для AUX огромное количество и останавливает только твоя фантазия.

супер, тоже надо такое замутить, фильмы смотреть через планшет удобно будет

Как это сделать.
Для установки и подключения необходимо:
1. Удлинитель Jack 3,5. Желательно найти разборный, у которого можно открутить вход и прикрутить на панель в любое место. Опцианально: можно провод вывести под магнитолу, где пепельница и никуда не прикручивать. Или в любое другое место.
2. Коннекторы для подключения к магнитоле. Тут вариантов масса, от заказа специального переходника до пайки кабеля непременно к магнитоле. Я отрезал от компьютера два коннектора, которые подключают к материнки лампочки Power LED и HDD LED. Они идеально подключаются к магнитоле.
3. Изолента для соединения коннекторов и удлинителя Jack.
4. 15 минут времени.
Процесс установки:
1. Снимаешь магнитолу. Находишь в инете схему выхода AUX (или на магнитоле есть наклейка). AUX left, AUX Ground и AUX Right
2. Разрезаешь удлинитель Jack 3,5 (там три провода: AUX left, AUX Ground и AUX Right) и прикручиваешь к коннекторам. Или припаиваешь к магнитоле. Как удобно.
3. Придумываешь куда выводишь вход для подключения (я выбрал на панель).
4. Подключаешь к магнитоле коннекторы. Если будешь паять, то сначала надо провод провести, а паять уже в самом конце.
5. Включаешь на магнитоле в меню AUX и забываешь, что такое писать диски))

Как вариант, можно вывести просто провод в бардачок и подключить туда плеер. Вариантов куда деть вход для AUX огромное количество и останавливает только твоя фантазия.

Источник

Volkswagen Polo Sedan Good mooD › Бортжурнал › Установка разъема AUX к магнитоле RCD310

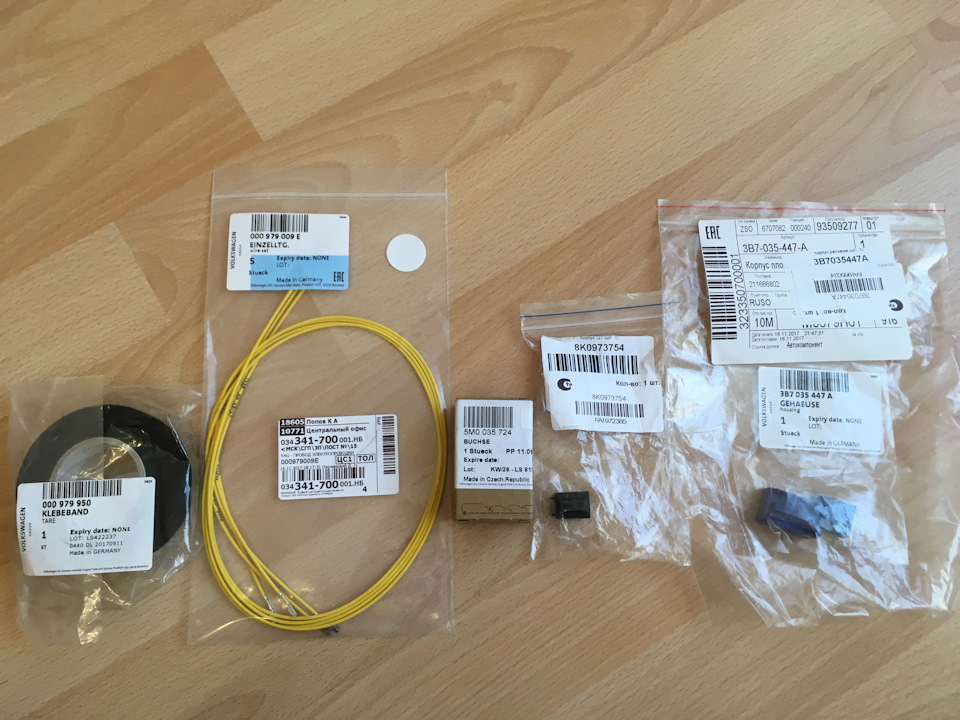

Для того, чтобы собрать провод для подключения AUX потребовалось купить следующие компоненты:

Читайте также:  Как подключить ноль без границ на кипре

1.Разъем aux-in — 5M0035724
2.Клемма разъема aux-in — 8K0973754
3.Клемма для подключения к головному устройству — 3B7035447A
4.Провода электропроводки (4шт.) — 000979009E
5.Лента из ткани черная клейкая — 000979950

В клемму магнитолы провода подключаются следующим образом:

1 – Левый канал
2 – Земля
7 – Правый канал

Примечание: на клемме есть нумерация у первого и последнего места под контакт в ряду.

Схема клемы магнитолы. Нас интересует блок 4

В клемму разъема aux-in (главное правильно спозиционировать клемму 🙂 ):

1 — Правый канал
2 — Земля
3 — Левый канал
4 — Земля

Провода 2 и 4 я объединил в один провод, спаял и заизолировал. Получившийся провод обмотал мягкой изолентой.

Разъем AUX решил установить вместо заглушки, которая находится ближе к водителю, т.к. если захочется в будущем поставить индикатор ТОЖ, то удобнее на него смотреть, когда он находится в ближней к пассажиру заглушке.

1.Снял облицовку магнитолы с помощью пластиковой карты
2.Открутил 4 болта, вытащил и отсоединил от магнитолы клеммы
3.С помощью плоской отвертки снял заглушку, которая ближе к водителю, в нише для прикуривателя
4. Отсоединяем боковую панель консоли слева / справа — она на липучке, расположенной в районе верхнего положения педали газа (если смотреть со стороны водителя). Но можно обойтись и без этого, просто оттянув панель рукой.
5. Протягиваем жесткую проволоку под боковую панель

Мое наблюдение — оказалось, что жесткую проволоку лучше протягивать из нижнего правого угла ниши для магнитолы — там больше свободного пространства для маневров, а в левом углу идут жгуты проводов, так что протолкнуть там провод достаточно проблематично.

6.Привязываем капроновой ниткой (чтобы не порвалась, т.к., возможно, придется приложить небольшое усилие) провод AUX к проволоке
7.Вытягиваем провод в нишу для магнитолы и выравниваем его (выровнять уже не так проблематично, как протянуть — жгуты проводов не так сильно мешаются), чтобы провод был поближе к клемме магнитолы
8.Аналогично протягиваем провод в отверстие под разъем AUX рядом с прикуривателем
9.Вставляем клемму провода AUX в клемму магнитолы
10.Подключаем магнитолу
11.Подключаем разъем AUX

Читайте также:  Spb free wifi как подключить и настроить

Далее мне потребовалось активировать AUX в магнитоле (требуется шнурок VAG). В этом вопросе помог пользователь audel. Понадобилось проставить 2 чекбокса в настройках магнитолы.

Перед тем, как собирать провод и протягивать его, я читал следующие темы на Драйве:
1.Тема Установка AUX-IN пользователя Soy
2.Тема Установил AUX IN через MEDIA IN пользователя Daspermc
3.Тема Магнитола RCD-310 и «почти штатный» AUX пользователя Alex-DRIVE2
4.Тема Провод AUX пользователя yourname

Источник

Volkswagen Polo Hatchback 1200 Турбо › Бортжурнал › Установил AUX

Решил доукомплектовать свою магнитолу RCD510 штатным разъёмом AUX, чтобы можно было слушать разные радиостанции со всего мира через телефон.
Блютус модуль не стал ставить по причине 18 тыс за модуль.
Впрочем, оригинальный Аукс со штекерами и проводами вышел 2700.
Те, что с Али для моего не подходят, судя по отзывам.

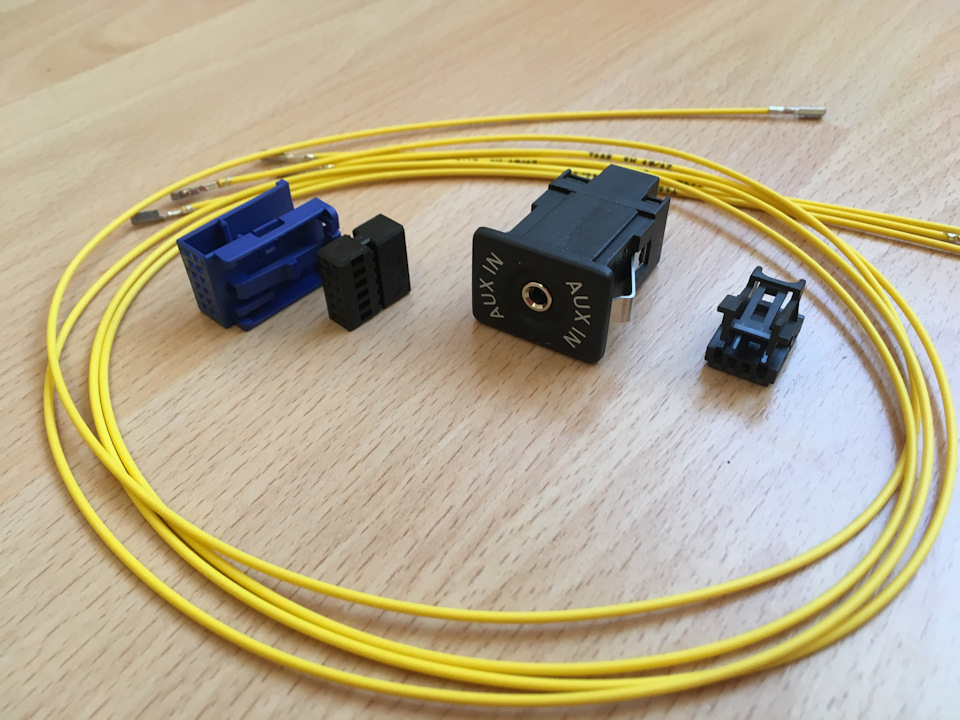

Для модификации необходимо:
AUX разъём 5M0 035 724
Клемма в aux 8K0 973 754
Клемма в голову 3B7 035 447 A
Провода с пинами 000 979 009 E (3шт.)
Изолента 000 979 950
Ещё рекомендую иметь набор пластиковых лопаток, для демонтажа облицовки магнитолы и заглушки.

Для начала необходимо снять магнитолу,
как это делать я писал когда-то давно, да и все уже знают www.drive2.ru/l/288230376152996560/

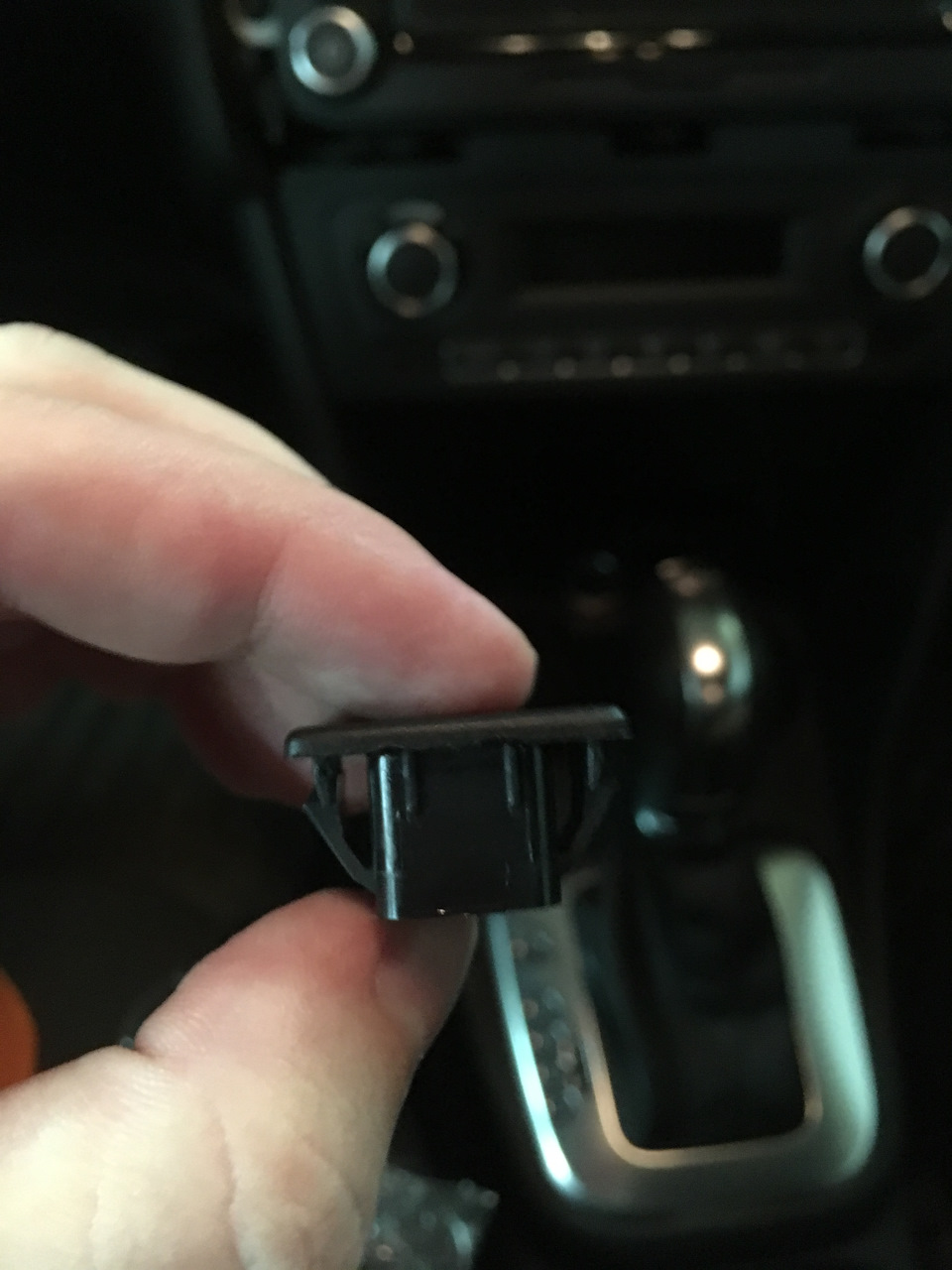

Далее демонтируем штатную заглушку.
Слева или справа решайте сами. Я всё делал с водительского места, поэтому удобнее было с правой стороны.

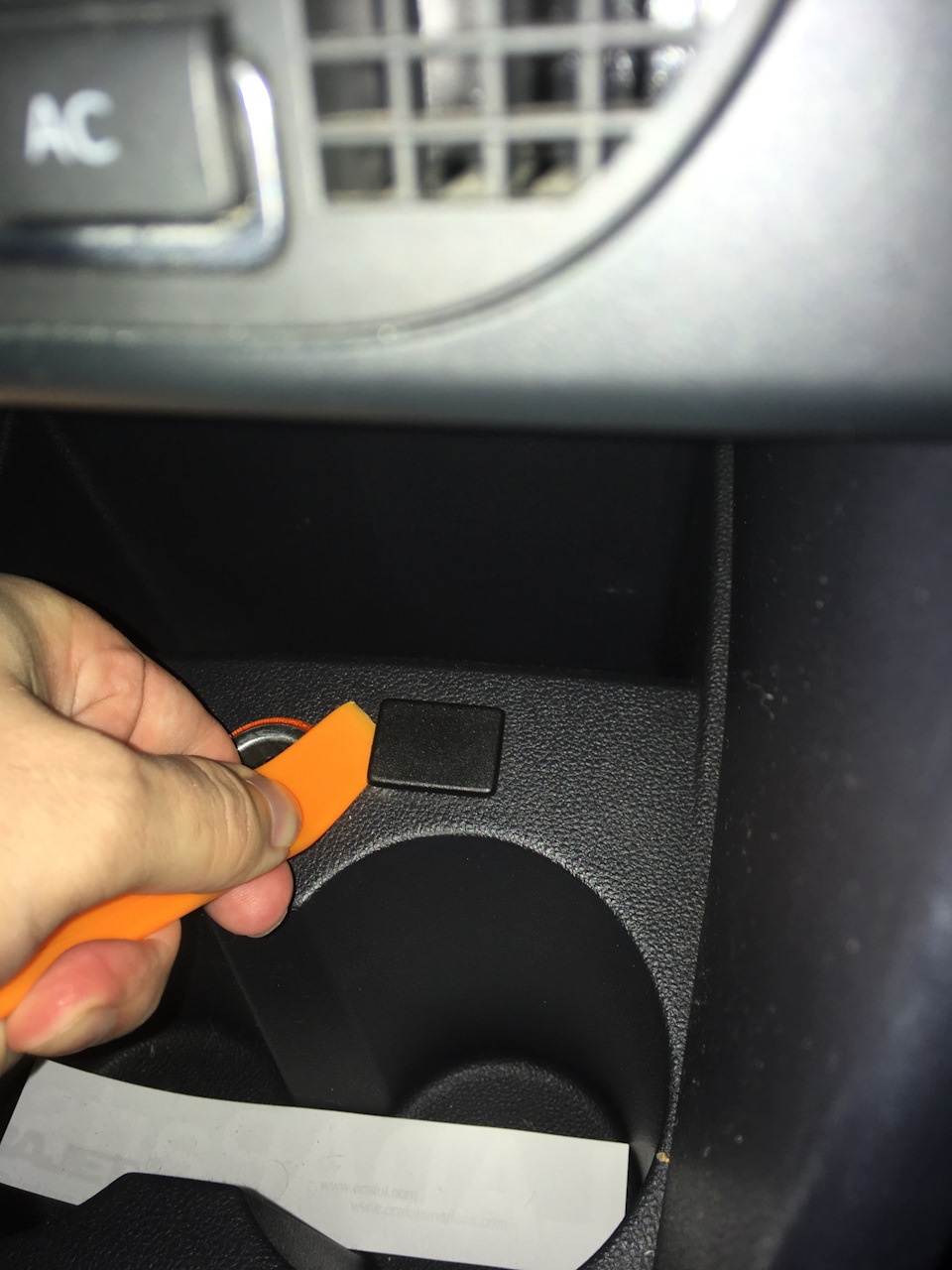

С одной стороны можно поддеть одной лопаткой, с другой стороны другой, и заглушка снимется.

Далее, чтобы меньше разбирать, воспользовался методикой проволоки.
В качестве проволоки взял старый телефонный кабель.
Просунул его в отверстие в сторону ног пассажира.

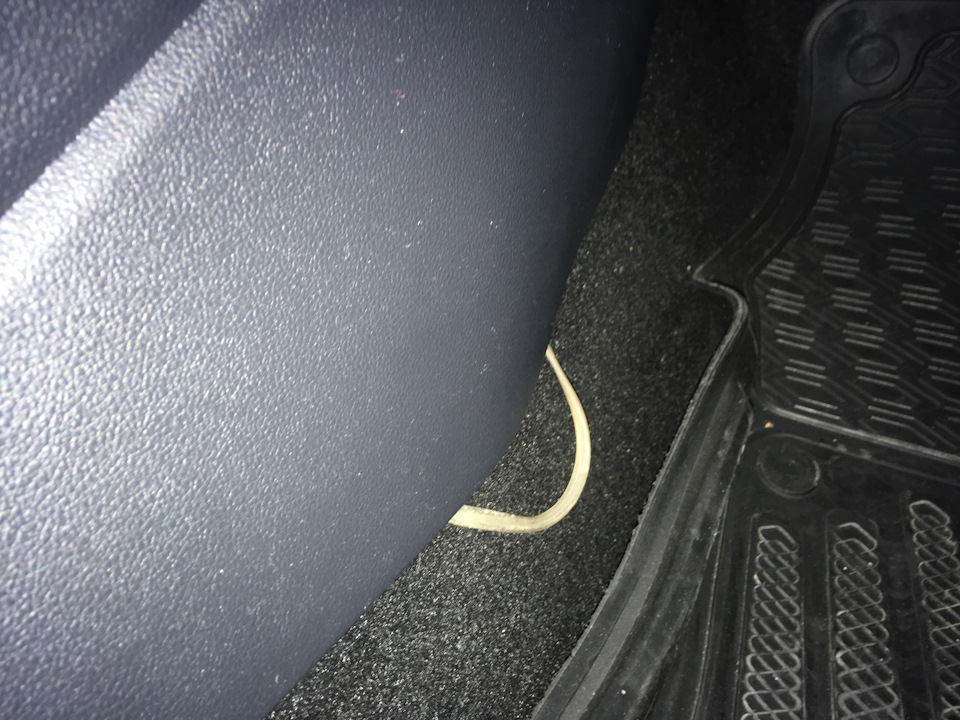

И достал его из-под панели

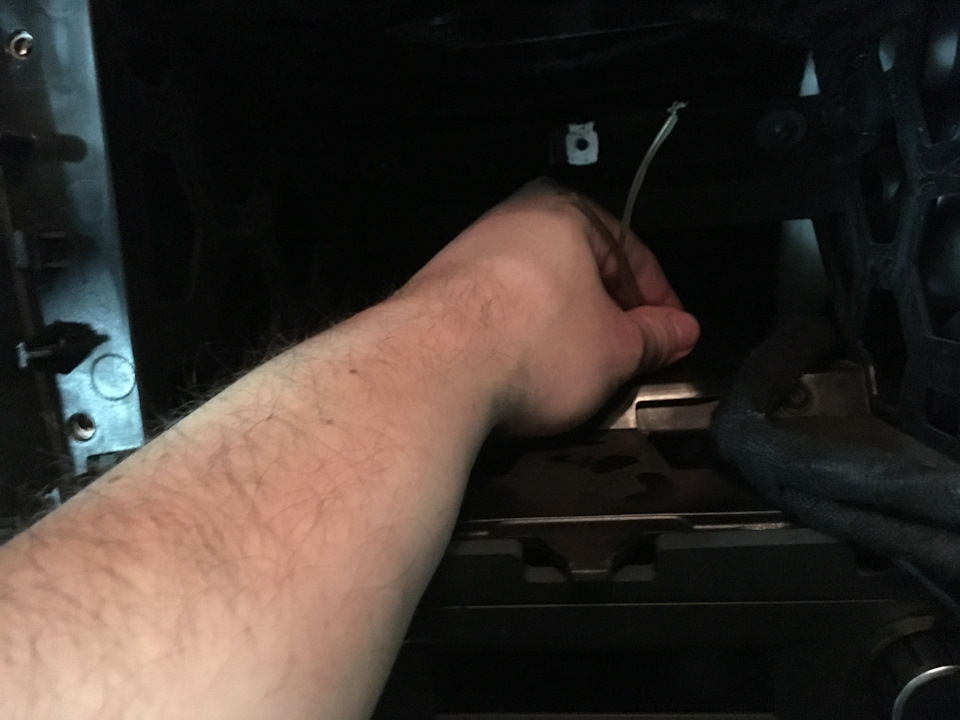

Затем вставил его уже обратно под панель в сторону магнитолы. И рукой поймал конец сверху.
Всё изи.

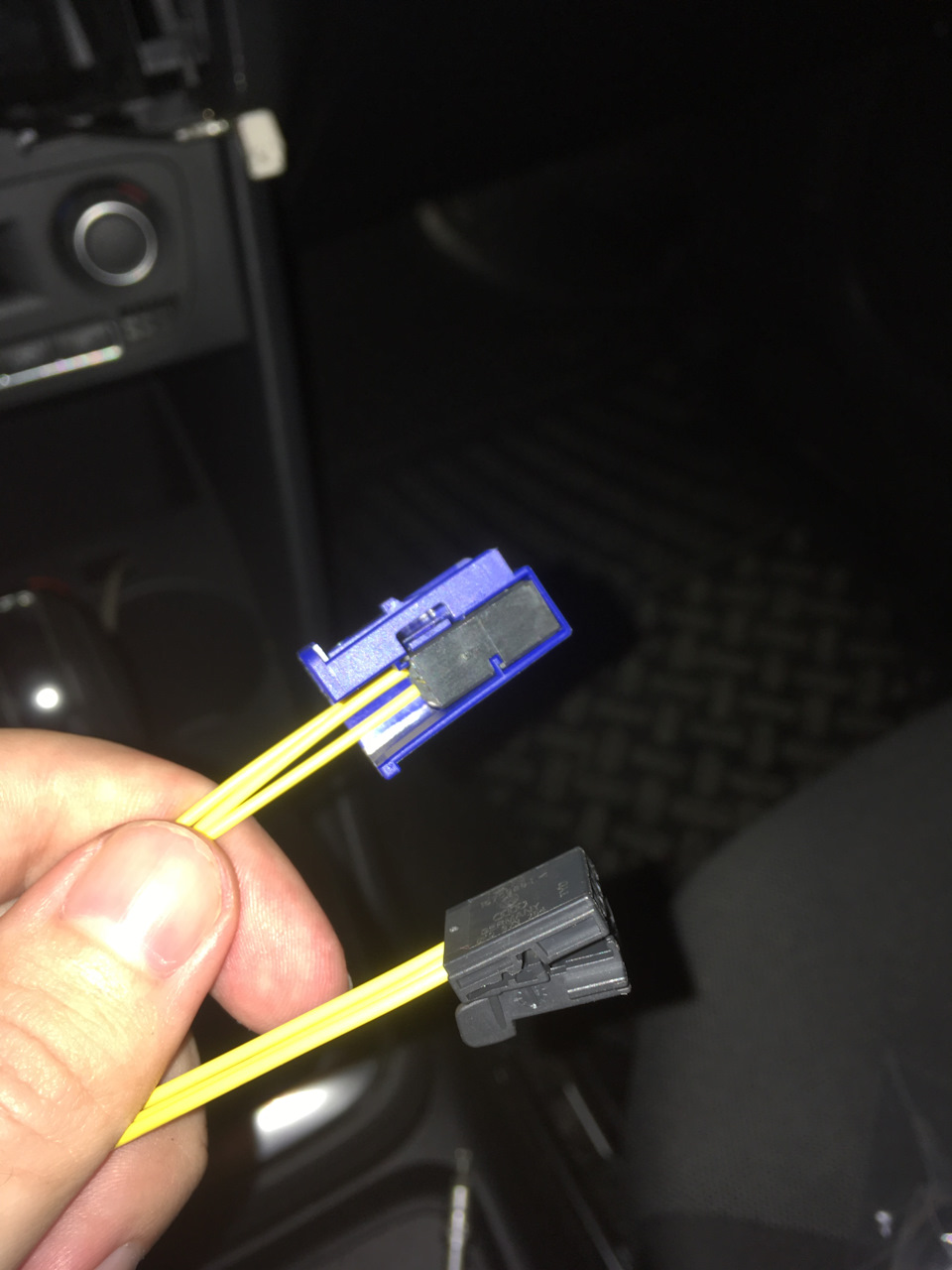

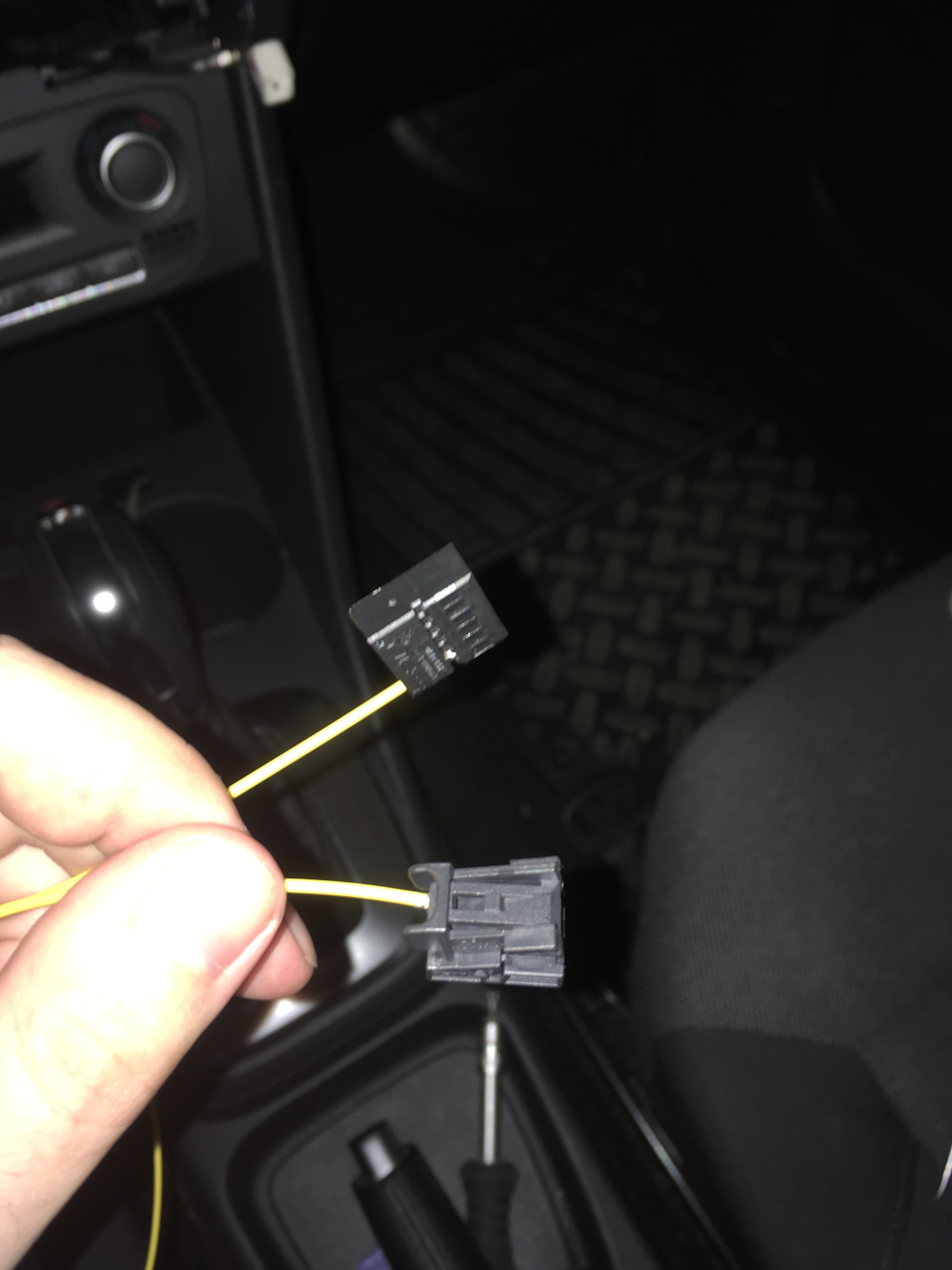

Далее нужно собрать провод для AUX.

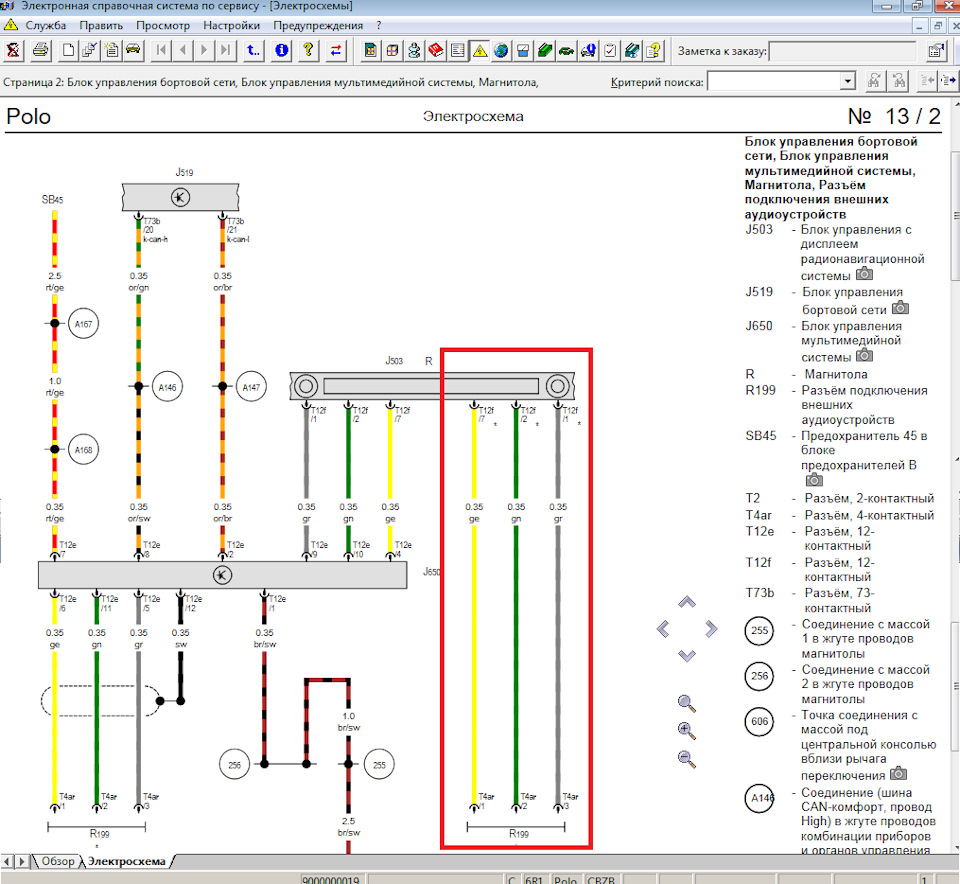

Схему нашел в Эльзе.

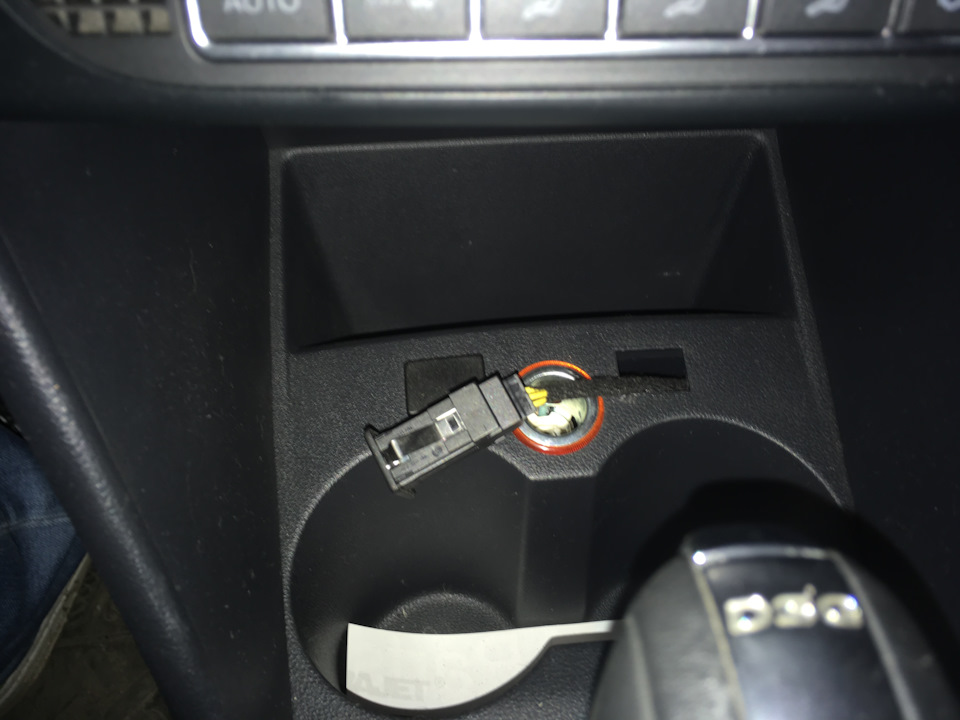

Другой конец провода, привезав за телефонный кабель, вытягиваем вниз через отверстие в тоннеле и подключаем разъем к гнезду.

В магнитоле, в SETUP нажимаем Activate AUX input и проверяем как звучит)
AUX input level изменил на 0,7v чтобы была одна громкость с магнитолы и с аукса (телефон)
