Как подключить магнитолу на ниссан санни

Схема подключения магнитолы Nissan Sunny — Ремонт Все про авто


Штатная магнитола Многие проблемы, связанные со штатными магнитолами на Ниссан Санни, решаются распиновкой, заменой некоторых деталей или самостоятельно проведено распайкой разъемов.

B15 club tt


Ставите адаптер, провод от него подсоединяете к проводу N — у меня он сине-зеленый какой-то. Сам долго искал, а помог разобраться со всем этим отец.

Точки подключения. NISSAN ET RH (Blaupunkt BP ) NISAN PPH — контакты 8 и 9…

Дело в том, что для того, чтобы произвести замену штатной магнитолы Ниссан Санни, ее потребуется снять с применением всех правил.

Замена аппарата производится только после того, как произведена правильная распиновка магнитолы Ниссан Санни. Возможности Bluetooth, позволяют также совершать звонки hands-free, осуществлять управление специальными приложениями управления и скачивать потоковое аудио с совместимых устройств. На фото плохо видно, но постараюсь объяснить.

Кстати, рамка магнитолы Ниссан Санни приобретается отдельно для того, чтобы создать эстетический вид устройства. Снятие магнитолы Штатная магнитола Ниссан Санни подключается несложно, для этого следует произвести правильную распиновку данного гаджета: Снятие рамки магнитолы В том случае, если подключение прошло успешно, то магнитола порадует пользователя чистым и равномерным звуком.

Кстати, если автомобилист не уверен в собственных силах, то он может обратиться в сервисный центр. Замена и распиновка магнитолы на Ниссан Санни Замена магнитолы Ниссан Санни может производиться самостоятельно, если человек имеет минимальный опыт данного процесса.

AUX для штатной магнитолы NISSAN SYNNY

Дело в том, что для того, чтобы произвести замену штатной магнитолы Ниссан Санни, ее потребуется снять с применением всех правил. Процесс съема магнитолы Ниссан Санни производится так же, как и установки, но в обратном порядке. Замена аппарата производится только после того, как произведена правильная распиновка магнитолы Ниссан Санни. Стоит отметить, что распиновка или же разводка соответствующих проводов производится по схеме, если не освоить ее, то аппарат работать не сможет.

Штатная магнитола, оставить часы

Лучше всего будет обратиться за этим к профессионалам. Итак, берем кабель с разъемом jack 3.

Для этого надо подковырнуть отверткой окантовку ручки АКПП и верхний бардачок лично у меня там не бардачке, а телик выдвижной был, но я его отключил за ненадобностью. Магнитолы и блок управления климатом держатся на 4х болтах — откручиваем.

На фото плохо видно, но постараюсь объяснить. В общем один канал нашего провода плюс и минус одного уха нужно припаять к 5му и 6му контакту на плате если считать с верху вниз.

А второй канал плюс и минус другого уха нужно припаять к 8му и 9му контакту. Этот сидюк является второстепенным после кассетной магнитолы и подключается к ней через AUX черным кабелем.

Читайте также:  Как подключить тахометр на пежо 405

Вот так он выглядит.

Преимущества штатной магнитолы Ниссан Санни

Я взял обычный зарядник телефона в прикуриватель, который как раз-таки выдает нужные нам 5 вольт. Нам нужно 2 — красный, это плюс, и медный экран, это минус.

Затем вскрываем черный кабель, идущий от сидюка и находим в пучке желтый провод, к которому и цепляем красный плюс с зарядника. Туда же воткнул питание радар детектора и зарядку телефона.

Источник

Магнитола Nissan sunny b15

Замена штатной магнитолы Nissan sunny b15

Сегодня установил своими силами недорогую магнитолу в свой автомобиль. Заранее приобрел по интернету на сайте autoazart.ru рамку декоративную. Перед установкой пришлось поработать напильником. Мафон не входил маленько.

Про то как разобрать объяснять не буду. Тут довольно все прост. Единственно будете разбирать панель, будьте аккуратны с силушкой. Снимается все легко. Да бы не сломать защелки.

хорошо зачищаем проводочки

Затем соединяем, согласно таблице распиновки

Проверили! Все работает ставим пластик на место. Выкидываем запчасти и инструмент и радуемся новым обликом салона/

Рамка подошла как родная

Установка FM-адаптера в штатную магнитолу Nissan Sunny b15

1. Открываем ящик и дергаем на себя (цельный элемент с воздуходувами и кнопкой аварийки)
2. Переводим селектор АКПП в положение «1», иначе будет мешать
3. Магнитола держится на 4 болтах, их откручиваем
4. Аккуратно поддеваем обшивку возле АКПП (сразу увидите паз возле положения «1» АКПП) и снимаете обшивку вместе с магнитолой
5. Ставите адаптер, провод от него подсоединяете к проводу N — у меня он сине-зеленый какой-то.
6. Проверяете — если всё работает, собираете. Только аккуратно, пластик легко царапается.

Адаптер рекомендую такой-радио ловит хорошо, втч 30-40 км за городом, дальше пока не пробовал www.vashop.ru/product_info.php?products_id=22204

Распайка разъема jack 3.5 со стандартной магнитолы Nissan Sunny b15

Давненько обещал выложить инструкцию о том, как вывести разъем из сидюка для подключения любой мультимедии, будь то плеер или телефон неважно. Инструкция для суперовых саней. Сам долго искал, а помог разобраться со всем этим отец. Итак, берем кабель с разъемом jack 3.5мм, я взял его от сломанных наушников. Разбираем переднюю консоль. Для этого надо подковырнуть отверткой окантовку ручки АКПП и верхний бардачок (лично у меня там не бардачке, а телик выдвижной был, но я его отключил за ненадобностью). Магнитолы и блок управления климатом держатся на 4х болтах — откручиваем.

Далее нам нужна верхняя CD магнитола (которая у меня давно умерла и не работает).

Снимаем ее, переворачиваем к верху ногами и откручиваем крышку.

Под ней мы видим плату, в правой части которой есть 9 выпаянных контактов-штырьков. На фото плохо видно, но постараюсь объяснить. В общем один канал нашего провода (плюс и минус одного уха) нужно припаять к 5му и 6му контакту на плате если считать с верху вниз. А второй канал (плюс и минус другого уха) нужно припаять к 8му и 9му контакту.

Прикручиваем крышку на место, вот что получается.

На этом танцы с бубном не заканчиваются. Этот сидюк является второстепенным после кассетной магнитолы и подключается к ней через AUX черным кабелем. Вот так он выглядит.

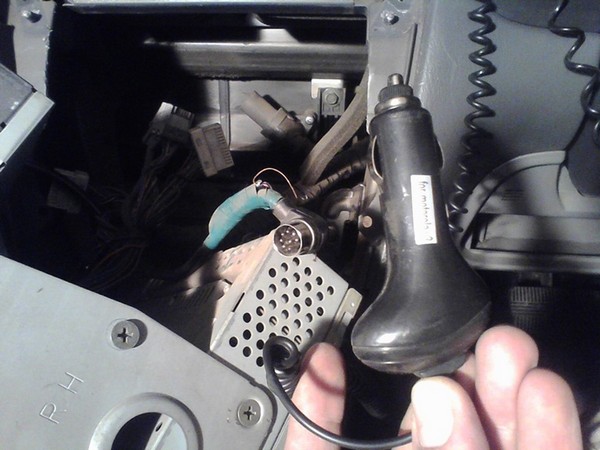

Но AUX пассивный, и что бы он определился кассетной магнитолой ему нужно подать 5 вольт. Делается это так. Я взял обычный зарядник телефона в прикуриватель, который как раз-таки выдает нужные нам 5 вольт.

Читайте также:  На как подключить тахометр на мотоцикл днепр

Отрезал разъем подключения к телефону. Там 4 провода. Нам нужно 2 — красный, это плюс, и медный экран, это минус.
Затем вскрываем черный кабель, идущий от сидюка и находим в пучке желтый провод, к которому и цепляем красный плюс с зарядника.

А медный минус цепляем на корпус к болтику на кассетной магнитоле.

Хорошенько все изолируем и втыкаем обратно AUX.

Зарядник я воткнул в разветвитель прикуривателя, который спрятал в ногах чтоб не мельтешил на глазах. Туда же воткнул питание радар детектора и зарядку телефона.

Собираем все в обратном порядке. Важно хорошенько притянуть те 4ре болта которые держат все девайсы, по тому как именно в этих местах магнитолы получают минус с корпуса и без него играть отказываются. Проводок можно вывести с права.

Все можно цеплять все что поет и играет. Я лично подключаю смартфон и пользуюсь. Музыка, фильмы, громкая связь, интернет радио, в общем полная мультимедиа.

AUX линейный вход в штатную магнитолу Nissan Sunny b15

Надоел хрипящий звук с модулятора, а покупать рамку переходную и магнитолу жаба душит. Была выполнена небольшая модернизация штатной магнитолы, чтобы можно было слушать музыку с любого источника с разъемом под jack 3,5
Для выполнения нам потребуетсяЖ
1) штекер jack 3,5
2) провод акустический примерно 1м
3) принадлежности для пайки
4) руки

Разбираем, чтобы вытащить основную плату

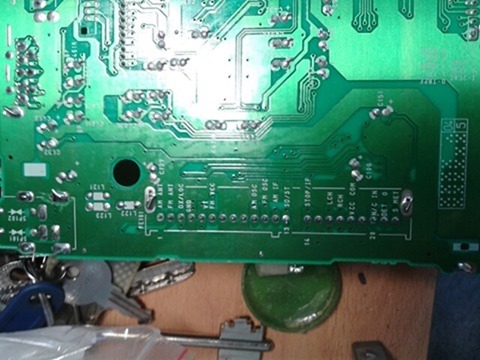

На основной плате видим ряд подписанных контактов

Припаиваем акустический кабель к контактам lCH и RCH. Экран кабеля к земле, соответственно.

На другой конец кабеля припаиваем штекер 3.5

Наслаждаемся чистым звуком и золотистым разъемом

Включаем магнитолу в режим приемника, вставляем штекер в источник звука, в моем случае в планшет, и наслаждаемся чистым звуком. Провод вывел в перчаточном ящике, но можно в левом или верхнем бардачке, чтобы не болтался. Как выяснилось позже, в телефоне данное решение отказывается определяться как наушники. Видимо из-за разности сопротивления входа магнитолы и наушников. Под рукой оказалась пара резисторов на 680ом 0,25вт. Впаял их в штекер от каждого канала на общий и проводок стал определяться как наушники. При входящем звонке звук через динамики, что для меня очень удобно.

Характеристики автомобильной магнитолы Sony CDX-GT660UE

Сломался мой dvd, жалко, грустно, но ничего не поделаешь. Купил обычную магнитолу.

Мнение о Sony CDX-GT660UE:
Автомагнитола Sony CDX-GT660UE новый ресивер 2012 модельного ряда. Sony CDX-GT660UE в отличие от своего предшественника Sony CDX-GT650UI практически ничем не изменился, по крайней мере внешне. В автомагнитоле Sony CDX-GT660UE изменяемая подсветка кнопок и дисплея. В комплекте имеется пульт д/у. Данный аппарат технически неплохо упакован для своего бюджета. За откидной панелью автомагнитолы расположен слот для CD, MP3 дисков, а на лицевой панели имеется USB вход, спрятанный за откидной шторкой к которому помимо флешек возможно подключение IPod. Благодаря мощному усилителю, временным задержкам и довольно обширным настройкам, по звуку Sony CDX-GT660UE один из лидеров в своем классе. Для особых почитателей звука в данной модели есть три пары линейных выходов для подключения внешнего усилителя и соответственно постройки системы высокого уровня. Несомненно, одной из сильных сторон автомагнитолы Sony CDX-GT660UE является высококачественный радиоприемник. Кстати, кроме FM диапазона Sony CDX-GT660UE принимает УКВ.

Читайте также:  Как можно подключить ноутбук к телевизору без проводов

оценка Sony CDX-GT660UE: 4

https://www.drive2.ru/l/8951309/?page=0, https://www.drive2.ru/l/288230376153020707/, https://www.drive2.ru/l/2458482/, https://www.drive2.ru/l/7126437/, https://www.drive2.ru/l/2899484/

Изготовление акустической полки Nissan Sunny b15

Начал делать полку. Но целиком из фанеры ее сделать трудно, т.к. катушки ремней расположены выше.

Источник

Всё про магнитолы на Ниссан Санни

Штатная магнитола Ниссан Санни мало чем отличается от таких же устройств, которые устанавливаются на подобное автотранспортное средство. Для тех, кто плохо ориентируется в черте города или же страны, идеально подойдут штатные магнитолы Ниссан Санни с функцией навигатора.

Ниссан Санни

При этом фирменные магнитолы от Ниссан могут слегка разочаровать автомобилистов из-за того, что на них могут быть установлены карты США, а на российские регионы их придется перепрошивать в салоне.

Для этого, конечно же, придется правильно снять магнитолу и поставить ее на место так, чтобы не повредить крепежки и ближайшие части авто. Кстати, в продаже имеются довольно недорогие модели, которые реализуются по приемлемой стоимости.

Многие проблемы, связанные со штатными магнитолами на Ниссан Санни, решаются распиновкой, заменой некоторых деталей или самостоятельно проведено распайкой разъемов.

В том случае, если автомобилист неуверен в собственных силах, то для того, чтобы произвести какие-либо действия с данным гаджетом, следует обратиться в автомобильный салон.

Преимущества штатной магнитолы Ниссан Санни

Выбор и правильное подключение магнитолы Ниссан Санни подарит долгосрочную эксплуатацию аппарата, а также, избавит от лишних финансовых затрат.

На данное автотранспортное средство подходят штатные магнитолы Ниссан Санни таких моделей, как Nissan 281114M401, Nissan NEW Sunny 2015 с дисплеем 10.1″, Ниссан Санни 2000 или же N16 2000-2005, а также, ряд других вариантов.

При этом магнитола Ниссан Санни любого типа может иметь такой недостаток, как меню на английском языке. При этом многие компании страны берутся за установку на гаджет программы-русификатора, причем в удаленном режиме, что значительно расширит возможности пользователя.

К преимуществам магнитолы NissanSunny при условии качественного подключения принято относить:

Кстати, рамка магнитолы Ниссан Санни приобретается отдельно для того, чтобы создать эстетический вид устройства.

Подключение магнитолы Ниссан Санни

При правильном подключении и установке магнитола Ниссан Санни с встроенной навигацией может принимать устойчивый сигнал на расстоянии десяти метров, а также, имеет только актуальные карты местности, способные обновляться.

Снятие магнитолы

Штатная магнитола Ниссан Санни подключается несложно, для этого следует произвести правильную распиновку данного гаджета:

В том случае, если подключение прошло успешно, то магнитола порадует пользователя чистым и равномерным звуком. Кстати, если автомобилист не уверен в собственных силах, то он может обратиться в сервисный центр.

Замена и распиновка магнитолы на Ниссан Санни

Замена магнитолы Ниссан Санни может производиться самостоятельно, если человек имеет минимальный опыт данного процесса. Дело в том, что для того, чтобы произвести замену штатной магнитолы Ниссан Санни, ее потребуется снять с применением всех правил.

Процесс съема магнитолы Ниссан Санни производится так же, как и установки, но в обратном порядке.

Для этого потребуется:

Замена аппарата производится только после того, как произведена правильная распиновка магнитолы Ниссан Санни. Стоит отметить, что распиновка или же разводка соответствующих проводов производится по схеме, если не освоить ее, то аппарат работать не сможет. Лучше всего будет обратиться за этим к профессионалам.
