Подключение к домашней сети, Проводное сетевое подключение
Данный проигрыватель можно подключить к
локальной вычислительной сети (LAN) через
порт LAN на задней панели.
Подключая проигрыватель к широкополосной
домашней сети, вы получаете доступ к таким
службам, как службы обновления программного
обеспечения, интерактивные сервисы BD-LIVE и
службы онлайн-контента.
Проводное сетевое
подключение
Проводное подключение обеспечивает
лучшее качество передачи, т.к. устройство
непосредственно подключается к сети, не
испытывая влияния радиочастотных помех.
Дополнительные рекомендации по
подключению см. в документации к сетевому
устройству.
Подключите порт LAN проигрывателя к
соответствующему порту модема или роутера с
помощью кабелей LAN или Ethernet.
y Подсоединяя или отсоединяя кабель LAN,
держите его за коннектор. Отсоединяя
кабель, не выдергивайте его, а осторожно
вытягивайте, нажимая на защелку.
y Не подключайте к порту LAN телефонный
y Поскольку существует множество
вариантов подсоединения, следуйте
техническим условиям Вашей
телекоммуникационной компании или
поставщика Интернет-услуг.
y Если необходимо получить доступ к
контенту, хранящемуся на серверах
DLNA, необходимо подключить данный
проигрыватель к той же локальной сети
через маршрутизатор.
y Для настройки ПК в качестве сервера
DLNA установите входящее в комплект
поставки ПО Nero MediaHome 4 на своем
ПК. (см. стр. 39)
Задняя панель устройства
Настройка проводной сети, 22
Настройка проводной сети
Если в локальной проводной сети есть сервер
DHCP, проигрывателю будет автоматически
назначен IP-адрес. После физического
соединения может потребоваться регулировка
сетевых настроек проигрывателя для
нормальной работы остальных компонентов
домашней сети. Настройте функцию [СЕТЬ]
следующим образом.
Подготовка
Перед настройкой проводного соединения
необходимо подключить домашнюю сеть к
широкополосной сети Интернет.
1. Выберите функцию [Настройки соед.] в меню
[Настройки] и нажмите ENTER (b).
2. Прочитайте информацию о подготовке к
настройке сети, а затем нажмите кнопку
ENTER (b), когда выделена кнопка [Старт].
Устройство будет автоматически подключено
к сети.
Если вы хотите выполнить настройки сети
вручную, с помощью кнопок W/S выберите
[Динамический] или [Статический].
Чтобы получать IP-адрес автоматически
выберите режим [Динамический].
Если в сети нет сервера DHCP, и Вы хотите
задать IP-адрес вручную, выберите режим
[Статический], затем цифровыми кнопками и
кнопками W/S/A/D задайте параметры
[IP адрес], [Маска подсети], [Межсетевой
шлюз] и [Сервер DNS]. Если при вводе Вы
допустили ошибку, нажмите кнопку CLEAR,
чтобы удалить выделенный фрагмент.
2. Выберите [Далее] и нажмите кнопку ENTER
(b), чтобы применить сетевые настройки.
На экране будет отображаться статус
сетевого подключения.
3. Нажмите кнопку ENTER (b), когда выделено
[Подтв.], для завершения настройки
проводной сети.

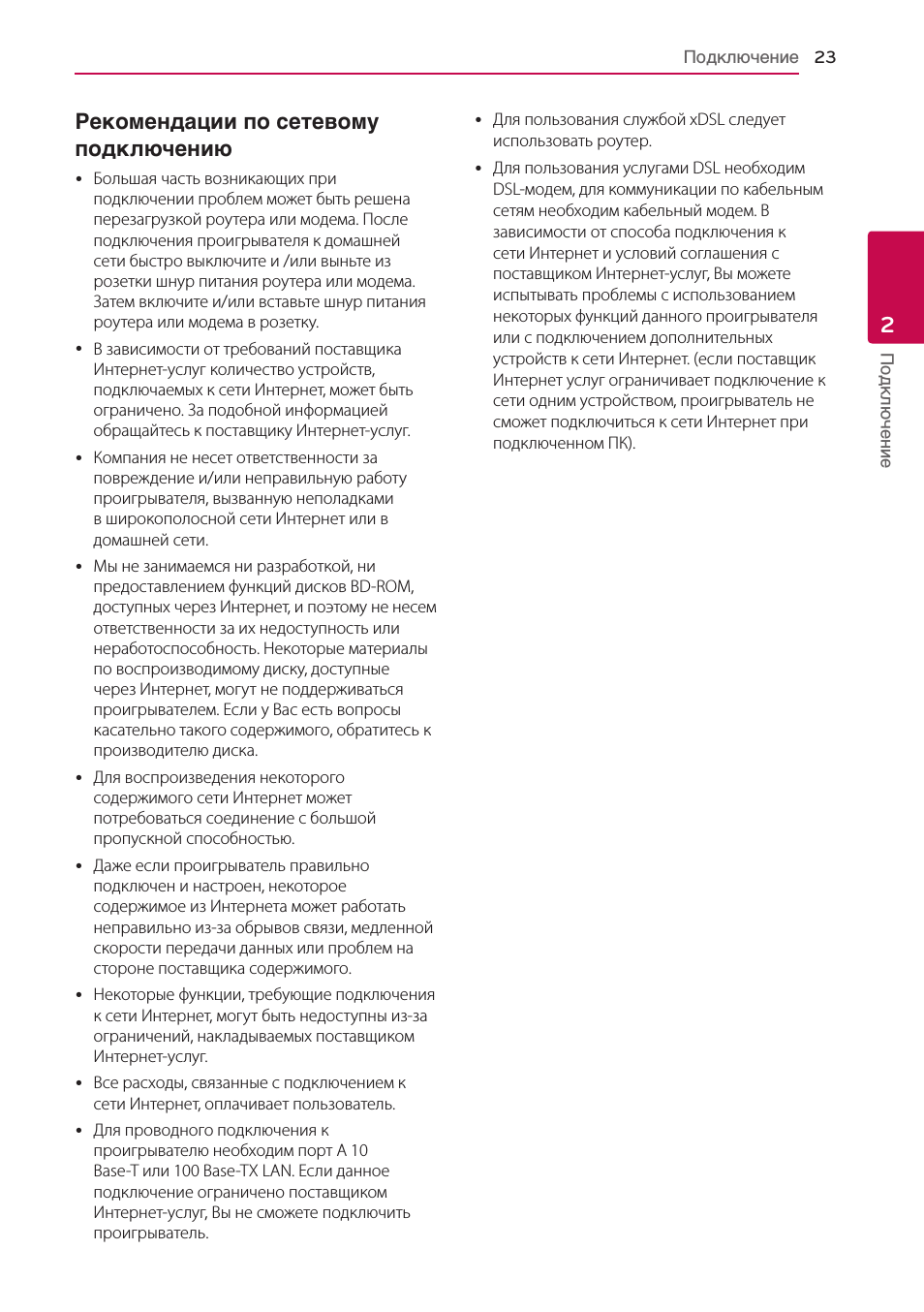

Рекомендации по сетевому подключению
Рекомендации по сетевому
подключению
y Большая часть возникающих при
подключении проблем может быть решена
перезагрузкой роутера или модема. После
подключения проигрывателя к домашней
сети быстро выключите и /или выньте из
розетки шнур питания роутера или модема.
Затем включите и/или вставьте шнур питания
роутера или модема в розетку.
y В зависимости от требований поставщика
Интернет-услуг количество устройств,
подключаемых к сети Интернет, может быть
ограничено. За подобной информацией
обращайтесь к поставщику Интернет-услуг.
y Компания не несет ответственности за
повреждение и/или неправильную работу
проигрывателя, вызванную неполадками
в широкополосной сети Интернет или в
y Мы не занимаемся ни разработкой, ни
предоставлением функций дисков BD-ROM,
доступных через Интернет, и поэтому не несем
ответственности за их недоступность или
неработоспособность. Некоторые материалы
по воспроизводимому диску, доступные
через Интернет, могут не поддерживаться
проигрывателем. Если у Вас есть вопросы
касательно такого содержимого, обратитесь к
y Для воспроизведения некоторого
содержимого сети Интернет может
потребоваться соединение с большой
y Даже если проигрыватель правильно
подключен и настроен, некоторое
содержимое из Интернета может работать
неправильно из-за обрывов связи, медленной
скорости передачи данных или проблем на
стороне поставщика содержимого.
y Некоторые функции, требующие подключения
к сети Интернет, могут быть недоступны из-за
ограничений, накладываемых поставщиком
y Все расходы, связанные с подключением к
сети Интернет, оплачивает пользователь.
y Для проводного подключения к
проигрывателю необходим порт A 10
Base-T или 100 Base-TX LAN. Если данное
подключение ограничено поставщиком
Интернет-услуг, Вы не сможете подключить
y Для пользования службой xDSL следует
y Для пользования услугами DSL необходим
DSL-модем, для коммуникации по кабельным
сетям необходим кабельный модем. В
зависимости от способа подключения к
сети Интернет и условий соглашения с
поставщиком Интернет-услуг, Вы можете
испытывать проблемы с использованием
некоторых функций данного проигрывателя
или с подключением дополнительных
устройств к сети Интернет. (если поставщик
Интернет услуг ограничивает подключение к
сети одним устройством, проигрыватель не
сможет подключиться к сети Интернет при
подключенном ПК).
3 настройка системы, Начальная настройка, 24 начальная настройка
При первом включении устройства на экране
появится мастер начальной настройки.
Установите с помощью мастера начальной
настройки язык экрана и сетевые настройки.
1. Нажмите кнопку 1 (POWER).
На экране появится мастер начальной
настройки.
2. Кнопками W/S/A/D выберите язык
экрана и нажмите кнопку ENTER (b).
3. Прочитайте информацию о подготовке к
настройке сети, а затем нажмите кнопку
ENTER (b), когда выделена кнопка [Старт].
Если устройство подключено к проводной
сети, настройка сетевого соединения будет
автоматически завершена.
Если ваша точка доступа защищена кодом,
вам необходимо ввести защитный код.
4. Выберите [Далее] и нажмите кнопку ENTER
5. При подключенном ТВ можно слушать звук,
исходящий из него, через динамики данного
устройства. ТВ и данное устройство должны
быть соединены оптическим кабелем.
Нажмите W для перемещения и A/D для
выбора [Вкл.] либо [Выкл.]. Выберите [Далее] и
нажмите ENTER (b).
6. Проверьте все настройки, выполненные на
Нажмите кнопку ENTER (b), когда выделено
[Завершено], для завершения операций
начальной настройки. Если нужно изменить
какие-либо настройки, кнопками W/S/A/
D выберите 1 и нажмите кнопку ENTER (b).
7. Отобразится окно выбора режима
индивидуального прослушивания. Нажмите
ENTER (b).
Настройки, Настройка базовых параметров, 25 настройки 25
Настройка базовых
параметров
Вы можете менять настройки устройства в меню
[Настройки].
1. Нажмите HOME ( ).
2. Кнопками A/D выберите функцию
[Настройки] и нажмите ENTER (b).
На экране появится меню [Настройки].
3. Кнопками W/S выберите первый параметр
и нажмите D, чтобы перейти на второй
4. Кнопками W/S выберите второй параметр
и нажмите ENTER (b),чтобы перейти на
5. Кнопками W/S выберите необходимый
параметр и нажмите ENTER (b) для
Меню [сеть, 26
Функция [СЕТЬ] необходима для обновления
программного обеспечения, пользования
сервисом BD-Live и онлайн-сервисами.
Если настройки домашней сети позволяют
подключить проигрыватель, необходимо
настроить проигрыватель для подключения к
сети. (См. раздел “Подключение к домашней сети”
на стр. 21.)
Если Вы хотите проверить состояние
подключения, выберите функцию [Статус
соединения] и нажмите ENTER (b), чтобы
проверить наличие подключения к домашней
сети и сети Интернет.
При использовании функций BD-Live доступ к
Интернету можно ограничить.
[Разрешено]
Доступ к Интернету разрешен для всего
содержимого BD-Live.
[Част. разрешено]
Доступ к Интернету разрешен только для
содержимого BD-Live с сертификатами
владельцев. Доступ к Интернету и функции
AACS Online запрещены для любого
содержимого BD-Live без сертификата.
[Запрещено]
Доступ к Интернету запрещен для любого
содержимого BD-Live.
Настройка службы Smart Service
[Настройка страны]
Выберите свою страну, чтобы отобразилась
соответствующая служба по онлайн контенту.
[Инициализация]
В некоторых регионах функция
[Инициализация] может быть недоступна.
С помощью виртуальной клавиатуры можно
указать имя сети. Данный проигрыватель может
распознаваться по имени, введенному вами в
домашней сети.
Эта функция позволяет управлять воспроизведением
мультимедийных файлов, направляемых с сервера
мультимедиа DLNA, с помощью сертифицированного
смартфона с поддержкой технологии DLNA. В
большинстве сертифицированных смартфонов
с поддержкой технологии DLNA есть функция
управления воспроизведением мультимедийных
файлов в домашней сети. Установите для этой
функции значение [Вкл.], чтобы иметь возможность
управлять этим устройством с помощью смартфона.
Для получения более подробной информации см.
инструкции на сертифицированный смартфон с
поддержкой технологии DLNA или соответствующее
y Данное устройство и сертифицированный
смартфон с поддержкой технологии DLNA
должны быть подключены к одной сети.
y Для использования функции
[Сетевое подключение] с помощью
сертифицированного смартфона с
поддержкой технологии DLNA перед
подключением к этому устройству
нажмите кнопку HOME ( ), чтобы
отобразить главное меню.
Источник
Pасположение, Беспроводное подключение, Подключение беспроводного сабвуфера – Инструкция по эксплуатации LG BB4330A
Страница 15
Подключение
беспроводного сабвуфера
Индикатор беспроводного
сабвуфера
Беспроводной сабвуфер
получает сигнал от блока.
Беспроводной сабвуфер
пытается подключиться.
Беспроводной сабвуфер
находится в режиме
ожидания.
Выключен (не
светится)
Сетевой шнур
беспроводного сабвуфера
отключен.
Первая настройка
беспроводного сабвуфера
1. Подключите шнур питания беспроводного
сабвуфера к розетке.
2. Включите основной блок : Основной блок и
беспроводной сабвуфер будут подключены
автоматически.
Подключение беспроводного
сабвуфера вручную
Если соединение не выполнено, на сабвуфере
будет гореть красный индикатор и звук
воспроизводиться не будет. Для устранения этой
проблемы выполните следующие действия.
1. Одновременно нажмите и удерживайте Z
STOP (СТОП) кнопку на устройстве и MUTE
(без звука) кнопку на пульте ДУ.
— На дисплее отобразится сообщение
«REMATE» (Вторичное согласование).
2. Нажмите кнопку PAIRING (Подключение) с
задней стороны сабвуфера.
— Желто-зеленый светодиод будет мигать.
3. Выключите и снова включите устройство.
— Если желто-зеленый светодиод горит, это
указывает на нормальную работу.
4. Если желто-зеленый светодиод не горит,
повторите действия 1-3.
y Если рядом находится источник
электромагнитных волн, могут возникнуть
помехи. Переместите блок (беспроводной
сабвуфер и основной блок) в другое
место.
y Если включается основной блок,
беспроводной сабвуфер (тыловые
динамики) начинает звучать через
несколько секунд в ждущем режиме.
y Этот блок и сабвуфер должны находится
друг от друга на расстоянии до 10 м.
y Оптимальное звучание достигается
только в том случае, если блок и
беспроводной сабвуфер располагаются
на расстоянии от 2 до 10 м друг от друга.
Если это расстояние больше, может
произойти потеря связи.
y Для установления связи между
беспроводным передатчиком и
сабвуфером может потребоваться
несколько секунд (иногда этот процесс
занимает больше времени).
Источник
69 страниц подробных инструкций и пользовательских руководств по эксплуатации
распаковка саундбара lg bb5535k
Обзор саундбара lg bb5535k
LG BB4330A Soundbar videoreview en unboxing (NL/BE)
Как подключить саундбар к ТВ LG оптическим кабелем, по Bluetooth и HDMI
ТехноПарк: ультратонкі саундбари LG
3D Саундбар LG BB5430A
Руководство по эксплуатации Саундбар.
Саундбар 3d blu-ray™/ dvd
Руководство по эксплуатации
Саундбар 3D Blu-ray™/
Перед началом работы внимательно прочитайте и сохраните данное
руководство.
BB4330A (BB4330A, S43A3-D)
1 приступая к работе, Информация по технике безопасности, Осторожно
Приступая к работе
Приступая к работе
Приступая к работе
ОСТОРОЖНО: ЧТОБЫ СНИЗИТЬ РИСК
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ
СНИМАЙТЕ КОРПУС (ИЛИ ЗАДНЮЮ КРЫШКУ)
ВНУТРИ НЕТ ДЕТАЛЕЙ, ПРИГОДНЫХ ДЛЯ РЕМОНТА
ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ПРОВЕДЕНИЯ РЕМОНТА
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ
Символ молнии в равностороннем
треугольнике оповещает
пользователя о наличии
неизолированного опасного
напряжения в корпусе изделия,
величина которого может создать опасность
удара электрическим током для персонала.
Восклицательный знак в
равностороннем треугольнике
оповещает пользователя о
наличии важных эксплуатационных
и сервисных инструкций в
документации, поставляемой с изделием.
ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ
ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ
ПОДВЕРГАЙТЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ВЛАГИ.
ВНИМАНИЕ! Не допускается монтаж изделия в
тесном пространстве, таком, как книжный шкаф,
или аналогичном месте.
ОСТОРОЖНО: Не перекрывайте
вентиляционные отверстия. Монтируйте изделие
согласно инструкциям изготовителя.
Прорези и отверстия в корпусе предназначены
для вентиляции и обеспечения надежной
работы, а также для защиты от перегревания.
Не допускайте перекрывания вентиляционных
отверстий, помещая изделие на кровать, диван,
ковер или аналогичные поверхности. Изделие
не допускается монтировать во встроенном
варианте, например в книжном шкафу или в
стойке, если только не обеспечена надлежащая
вентиляция согласно инструкциям изготовителя.
ОСТОРОЖНО: В ОТКРЫТОМ СОСТОЯНИИ
ДЕЙСТВУЕТ ВИДИМОЕ И НЕВИДИМОЕ ЛАЗЕРНОЕ
ИЗЛУЧЕНИЕ КЛАССА 1M. НЕ СМОТРИТЕ
НА ИСТОЧНИК ИЗЛУЧЕНИЯ, ИСПОЛЬЗУЯ
ОПТИЧЕСКИЕ ИНСТРУМЕНТЫ.
Использование элементов управления и
настройки или выполнения операций, отличных
от описанных в настоящем руководстве, может
привести к радиационному излучению.
Меры предосторожности при использовании
шнура питания
Большинство предметов бытовой техники
рекомендуется подключать к выделенной сети.
Выделенная сеть – это сеть без ответвлений
с одной розеткой, от которой питается
только одно устройство. Более подробная
информация дана в спецификации устройства.
Не перегружайте розетки. Поврежденные,
ослабленные, перегруженные розетки,
удлинители, изношенные шнуры питания с
поврежденной изоляцией вызывают опасность
возгорания или поражения электрическим
током. Регулярно осматривайте шнур питания
Вашего устройства. При наличии износа или
повреждения отсоедините его от сети и замените
на аналогичный в авторизованном сервисном
центре. Обеспечьте защиту шнура от физических
или механических воздействий (скручивания,
изгибания, защемления). Особое внимание
обращайте на вилку, розетки и место соединения
шнура и устройства. Для отключения питания
выньте вилку шнура из розетки. Устанавливайте
устройство так, чтобы вилка находилась в зоне
прямого доступа.
Приступая к работе.
Приступая к работе
Приступая к работе
Устройство оснащается съемными батарейками
или аккумулятором.
Безопасный способ извлечения элементов
питания: Для смены элементов питания
выполняйте действия по установке в обратном
порядке. Во избежание загрязнения окружающей
среды или причинения вреда здоровью людей
или животных выбрасывайте элементы питания
в упаковке в специально предназначенные
для этого емкости. Не выбрасывайте элементы
питания вместе с бытовыми отходами. Элементы
питания не должны подвергаться воздействию
чрезмерно высокой температуры, в частности,
прямому воздействию солнечных лучей, огня
или аналогичным воздействиям.
ОСТОРОЖНО: Не допускается попадание воды
на аппаратуру (капель или брызг); не допускается
установка на аппаратуру сосудов, наполненных
жидкостью, напр., ваз.
Утилизация старого бытового прибора
1. Символ на устройстве,
изображающий перечеркнутое
мусорное ведро на колесах, означает,
что на изделие распространяется
Директива 2002/96/CE.
2. Все электрические и электронные
устройства следует утилизировать
отдельно от бытового мусора,
в специальных местах сбора,
назначенных правительственными
или местными органами власти.
3. Правильная утилизация
старого оборудования поможет
предотвратить потенциально
вредное воздействие на
окружающую среду и здоровье
человека.
4. Для получения более подробных
сведений об утилизации
оборудования обратитесь в
администрацию города, службу,
занимающуюся утилизацией или
в магазин, где был приобретен
продукт.
Утилизация старых батарей и аккумуляторов
1. Символ на батарее или аккумуляторе,
изображающий перечеркнутое
мусорное ведро на колесах, означает,
что на изделие распространяется
Директива 2006/66/EC.
2. Данный символ может быть
совмещен со значком химического
элемента: ртути (Hg), кадмия (Cd) или
свинца (Pb), если батарея содержит
более 0,0005% ртути, 0,002% кадмия
или 0,004% свинца.
3. Все аккумуляторы и батареи следует
утилизировать отдельно от бытового
мусора, в специальных местах сбора,
назначенных правительственными
или местными органами власти.
4. Правильная утилизация старых
батарей и аккумуляторов поможет
предотвратить потенциально
вредное воздействие на
окружающую среду и здоровье
человека.
5. Для получения более подробных
сведений об утилизации батарей
и аккумуляторов обратитесь в
администрацию города, службу,
занимающуюся утилизацией или
в магазин, где был приобретен
продукт.
Приступая к работе.
Приступая к работе
Приступая к работе
Примечания относительно
Авторских прав
y Поскольку система AACS (Advanced Access
Content System/улучшенная система доступа
к содержимому) утверждена в качестве
системы защиты содержимого для дисков
Blu-ray и используется аналогично системе
CSS (Content Scramble System/система
защиты от копирования), предназначенной
для DVD-дисков, существуют определенные
ограничения при воспроизведении
содержимого, защищенного системой
AACS, функции выхода аналогового сигнала
и т.д. Эксплуатация данного изделия и
накладываемые на нее ограничения могут
изменяться в зависимости от того, когда Вы
приобрели устройство, т.к. эти ограничения
могут быть приняты/изменены уже после
выпуска данного устройства.
y Кроме того, водяной знак на диске BD-
ROM и технология BD+ дополнительно
используются в качестве систем защиты
содержимого для дисков Blu-ray, что создает
определенные ограничения, в частности при
воспроизведении дисков BD-ROM с водяным
знаком и/или содержимого, защищенного с
помощью технологии BD+. Дополнительные
сведения по AACS, BD-ROM Mark, BD+ и этому
продукту можно получить, обратившись в
авторизованный сервисный центр.
y Многие диски BD-ROM/DVD закодированы
с использованием системы защиты от
копирования. По этой причине вы должны
подключать проигрыватель непосредственно
к телевизору, а не к видеомагнитофону.
Подключение через видеомагнитофон
вызывает искажение изображения.
y В этом продукте используется технология
защиты авторских прав, защищенная
патентами США и другими правами
на интеллектуальную собственность.
Использование этой технологии защиты
авторских прав должно быть одобрено
компанией «Rovi» и предназначено для
домашнего и других ограниченных видов
просмотра программ, если иное не разрешено
компанией «Rovi». Обратное проектирование
и дизассемблирование запрещено.
y Согласно законодательству США об авторских
правах и соответствующим законам других
стран несанкционированная запись,
использование, показ, распространение или
редактирование телепрограмм, видеокассет,
дисков BD-ROM, DVD, компакт-дисков
и других материалов может повлечь за
собой административную и/или уголовную
ответственность.
Замечание по системам
цветного телевидения
Система передачи цветов проигрывателем
зависит от воспроизводимого диска.
Так, если проигрыватель воспроизводит диск,
записанный в системе NTSC, изображение
выводится как сигнал NTSC.
Только мультисистемные цветные телевизоры
воспринимают любые сигналы от проигрывателя.
y Если у Вас телевизор с системой PAL, при
воспроизведении дисков, записанных в
системе NTSC, Вы увидите искаженное
изображение.
y Мультисистемные цветные телевизоры
способны автоматически менять систему в
зависимости от типа входного сигнала. Если
автоматической смены системы не произошло,
для нормального отображения содержимого
диска выключите и снова включите телевизор.
y Даже если содержимое диска, записанного
в системе NTSC, отображается на вашем
телевизоре без искажений, могут возникнуть
проблемы при записи.
Источник
