Можно подключить и так как ты написал только тогда сигнал будет работать и без включения зажигания в положение АСС
Что то схема не логичная ведь 85 и 86 контакты должны быть управляющими то есть под управление малым током а 30 и 86 по большой ток то есть под нагрузку
я ставил воздушный. предохранитель родной сгорел, поставил помощнее и все работает. дополнительного реле никакого не ставил, т.к. родное реле с завода стоит
А проводка выдержит?
думаю да. сигналю же не больше пары секунд, не успеет даже нагреться
Можно, если управление штатным сигналом идет по минусу.
Либо так, как sanya05 поправил, либо если плюсом управляется, то можно 85 и 87 соединить.
я у себя поставил мощные сигналы но управляются они плюсом а родные минусом, поключал через реле подругому никак теперь работают и заводские и те которые поставил
у меня тоже есть реле с завода, но так как поставил воздушку, подключил по схеме сверху, т.к. воздушка берет очень много, и родной пред просто горел, а с ним и карлсон не включался
Предохранитель это не показатель, его можно любой поставить, дело в сечении провода, (количество электронов в единицу времени, которое может «проскочить» в этом сечении) которое может «скоммутировать» реле.
Да можно, и спалить дорожку в монтажном блоке, т.к. если будет карлсон работать и стгнал нажать, то это может плохо кончиться, по-этому запитал от акб норм проводом
То что Вы запитали сигнал нормальным проводом — это не хуже, я о другом, о том что штатное реле может быть запитано точно таким-же — нормальным проводом, и тогда в дополнительном реле просто нет необходимости, хотя, если есть желание, можно поставить еще десяток реле — хуже точно не будет.
Тонкий там провод, он на штатный сигнал идет, он теперь реле включает
Если тонкий, то реле там не было, бабку звать не надо, тогда все правильно.
Ну почему же сразу не было? Просто для штатного сигнала хватает
Потому что смысла нет тратить деньги (изготовителю) на реле, если мощность сигнала не превышает мощности цепей.
Наберите монтажный блок 2114 и увидите реле звукового сигнала
Да некогда, сдаюсь! Не понимаю этого шарма, если это правда.
там весь прикол из-за управления, у 2112 там едёт постоянный плюс, а руль на массу замыкает, там нет реле, у 2114 управление по минусу, но на сигнале размыкается плюс, кароч хз зачем так сделано
86+30, а на клаксоне замыкать на массу. Одним словом сделать управление по минусу и разгрузить контакты клаксона и убрать лишний провод. Сигнал должен работать без включения зажигания — это первое. Если на кончик реле приходит постоянный +, то это ничего не значит, пока не появится управляющий сигнал — это два. А по хорошему, любой современный автомобиль должен иметь родное реле на включение сигнала. Если данного реле нет в автомобиле, то дополнительно переоборудование производится из-за повышения тока потребления нового сигнала или при невозможности восстановить заводскую цепь включения клаксона.
Все посты не читал — может повторюсь
Всхеме небольшая(крупная) недоработка. Реле ставится для разгрузки управляющего контакта — в даном случае кнопки клаксона.Кнопка включает реле, а оно в свою очередь (независимыми контактами) включает гудок.
А у Вас?! Вместе с сигналом к штатной кнопке прицеплено еще и реле! Где разгрузка контактов?!В этом исполнении(подключении) реле выполняет функцию «Щелкающего элемента» — не более.
Нужно «30» контакт отсоединить от «86» и подключить к +АКБ.
Вторая схема — неверная в корне. Так не делают. Реле тут бессмысленно!
Если сигналы управляются по плюсу — перемычку не поставите.
Если по минусу — перемычку можно смело устанавливать и запитать все от АКБ
Для чего устанавливается реле? Правильно, для снятия нагрузки с проводки авто которая с руля идёт. Большую нагрузку не выдерживает рулевой узел, контактное кольцо или шлейф. Если вы устанавливаете мощные сигналы то питание должно идти с аккумулятора через пред и реле, а вот управление реле с кнопки на руле. Полярность управления зависит от авто. Если с кнопки идёт «минус» то можно смело контакты 30 и 86 запитывать вместе от аккумулятора, но не забывая что на контакты 30 и 87 провода должны быть соответствующего сечения для питания сигналов, а на управление реле можно даже «лапшу» зацепить. В последней схеме нет смысла в реле т.к. оно не разгрузить проводку от кнопки.
То что у вас будет постоянное питание на проводе от аккумулятора до реле нет ничего страшного. Вы когда вытаскиваете ключ из замка у вас остаётся полно таких проводов на которых остаётся питание до реле. Если вам это принципиально то можно поставить у аккумулятора ещё одно реле которое будет включать питание при включении зажигания или устанавливать реле управления сигналами радом с аккумулятором и питающий провод будет максимально коротким.
Короче, без разницы. Как душе угодно, лиш бы предохранитель был и провода соотвествующим сечением.
Источник
Как подключить сигнал на авто без реле
Сейчас сидел дома и пришла в голову одна штука.
Штатная пищалка управляется по массе. От сигнала идет два зеленых проводка, постоянный плюс(он нам пока не интересен) и управляющий минус к рулевой колонке, к рулю. А от руля отходит розовый проводок который подключается к массе.
Можно просто выкинуть зеленый провод постоянного плюса. К розовому проводочку в рулевой колонке вместо минуса подключить плюс. И получится, что по управляющему проводу будет передаваться плюсовой сигнал.
В итоге при подключении вместо штатной пищалки(управляемой по минусу), сигнала например от волги можно обойтись без имлпантации под капот реле с кучей проводков.
Я правильно мыслю? Или я прозевал какой-то ньюанс?
ЗЫ:Хотя у меня стоят волгосигналы, с такой переделкой еще не заморачивался. Попробую сделать как время будет.
Сейчас сидел дома и пришла в голову одна штука.
Штатная пищалка управляется по массе. От сигнала идет два зеленых проводка, постоянный плюс(он нам пока не интересен) и управляющий минус к рулевой колонке, к рулю. А от руля отходит розовый проводок который подключается к массе.
Можно просто выкинуть зеленый провод постоянного плюса. К розовому проводочку в рулевой колонке вместо минуса подключить плюс. И получится, что по управляющему проводу будет передаваться плюсовой сигнал.
В итоге при подключении вместо штатной пищалки(управляемой по минусу), сигнала например от волги можно обойтись без имлпантации под капот реле с кучей проводков.
Я правильно мыслю? Или я прозевал какой-то ньюанс?
ЗЫ:Хотя у меня стоят волгосигналы, с такой переделкой еще не заморачивался. Попробую сделать как время будет.
Штатная пищалка управляется по массе. От сигнала идет два зеленых проводка, постоянный плюс(он нам пока не интересен) и управляющий минус к рулевой колонке, к рулю. А от руля отходит розовый проводок который подключается к массе.
Можно просто выкинуть зеленый провод постоянного плюса. К розовому проводочку в рулевой колонке вместо минуса подключить плюс. И получится, что по управляющему проводу будет передаваться плюсовой сигнал.
Источник
Volkswagen Polo Sedan ВОВка › Бортжурнал › Волговские гудки. Без реле.
Как-то на трассе пришлось сигналить внезапно перестраивающейся легковушке, и я понял, что фура на трассе меня точно не услышит, а может и некоторые легковые, да и сам звук не серьезный. С тех пор засела мысль поставить волговские гудки, наконец поставил.

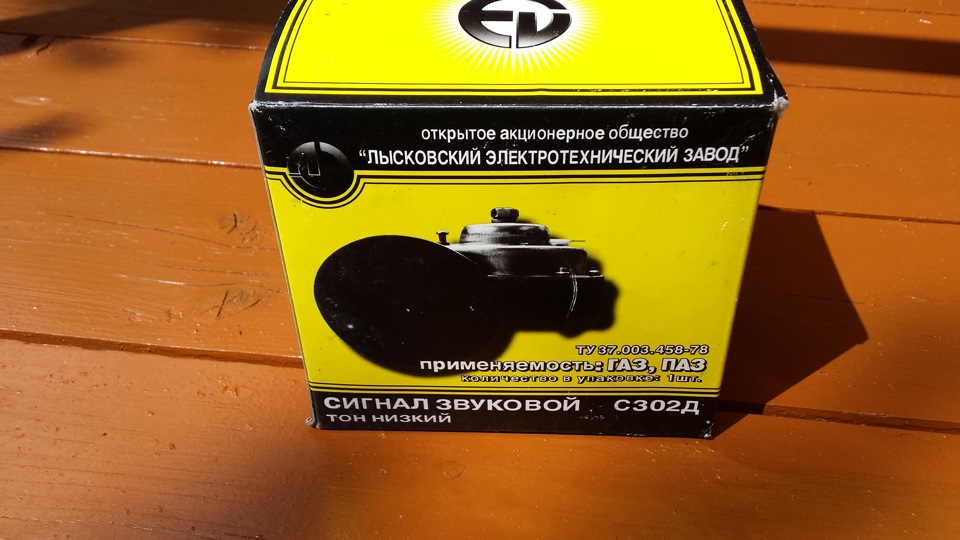

Нашел в продаже только гудки по отдельности, взял оба — высокий и низкий тон. Креплений в комплекте нет, по просьбе подобрали крепления чего-то от газели. Ну и клеммы взял.
Сколько не читал записей на драйве, все зачем-то ставят еще одно реле на эти гудки, хотя у нас реле уже есть, а на руле только управляющий сигнал. С завода стоит предохранитель на 20 ампер, два волговских гудка в сумме потребляют 14 А.
Родную проводку не хотелось как-либо кромсать, решил вытащить разъем из родного гудка. Распилил корпус гудка ножовкой по металлу
и ей же спилил заклепки, удерживающие разъем. Вынимаем.
Для подключения «плюса» у этих гудков есть разъем под клемму, а «минусом» является сама металлическая часть корпуса. Не пытайтесь прикрутить провод винтом, который торчит из гудка! Этим винтом регулируется звук (по-моему, натяжение прерывателя), и если его крутануть, гудок может перестать работать, придется заново настраивать винт.
Поскольку «минус» на корпусе гудка, решил подключать только «плюс», а «минус» через крепление сам уйдет на массу.
Мультиметром нашел «плюс» на штатной проводке, соответственно и на извлеченном разъеме. Припаиваем «плюс» к разъему, собираем все это дело на креплении.
Ну и устанавливаем на место, подключаем. Гудки должны стоять ракушкой вниз, чтобы внутри не скапливалась вода.
Делал все на даче, протестировал отъехав за деревню. Вылез из машины, бибикнул… Честно сказать, я офигел. Еще некоторое время эхо разносилось по лесам. Получил именно то, что хотел.
Ну и видео с тестом
