Как подключить сигналы к сигнализации вместо сирены

Lada 2109 › Logbook › Быстрая смена звуков сигнализаций aka Говорящая FLASH сирена. RESTYLING 5

Что она может. Её технические параметры и конструктивные достоинства.
FLASH SIRENA имеет 4 MULTI PRO канала (ALARM, BIBIKA, CH1, CH2 ). Каждый MULTI PRO канал оснащён стабилизацией по напряжению (входное напряжение 4-18в.), имеет интеллектуальный алгоритм «ПЛАВАЮЩИЙ ТРИГГЕР» и оснащён защитой от дребезга контактов. Всё это, позволяет подавать на входы, управляющие сигналы, как от выхода сигнализации так и от обычной кнопки.
Причём каждое нажатие кнопки, вызывает отдельное событие с отдельным звуком для него!
Каждый канал способен дешифровать 10 импульсов (включительно), плюс постоянный уровень.
Таким образом, 4 MULTI PRO канала способны обработать 55 события с отдельным звуком для каждого события (55 события, 55 звука).
Можно ставить любые звуки или речевые сообщения.
Громкость каждого сообщения можно регулировать.
Все звуки, представляют собой WAV файлы (Windows PCM) форматом 8/16 bit, mono/stereo, частота дискретизации до 48 кГц. которые находятся на SD/MicroSD карте.

Для замены звуков не нужны провода и не требуется разборка корпуса!
Карта находится в легко доступном месте, что позволяет, менять звуки простой их заменой на SD/MicroSD карте, или же заменой самой карты.
Поддерживаются SD/MicroSD карты любого размера и фирм производителей (поддержка FAT16/FAT32).
Использование MicroSD карты, позволяет менять звуки хоть, на обычном телефоне, смартфоне, планшете, ноутбуке или домашнем ПК.

Если в слоте нет SD/MicroSD карты, FLASH SIRENA работает как штатная многотональная. Все звуки штатной сигнализации (пиканья и сама многотональная сирена) вшиты в сам контроллер на уровне прошивки, и не нуждаются для воспроизведении в наличие microSD карты в слоте.
Таким образом, без FLASH карты сирена полностью работоспособна и её работа и звуки полностью такие же как у штатной. Если же мы вставляем в слот FLASH карту, тогда звуки берется с карточки и заменяют собой штатные из прошивки.
Это очень удобно, (например, сняли карту для замены звуков на ПК.) нет необходимости волноваться, что при отсутствии SD/MicroSD не будет звуков.
АВТОМОБИЛЬ ВСЕГДА ПОД ОХРАНОЙ!
В FLASH SIRENe используется, мощный, промышленный усилитель НЧ. марки PHILIPS он обладает защитой от короткого замыкания в нагрузке, температурной защитой и имеет выходную мощность в 22W.
Штатные сирены, имеют мощность 15W. и меньше.

Благодаря применению алгоритма «Плавающий триггер» FLASH SIRENA не нуждается в настройке! И подходит для всех типов автосигнализаций. Девайс имеет защиту от переплюсовки, это позволяет не беспокоиться, о возможности перепутать провода при инсталляции.
Не правильным подключением не возможно навредить как FLASH SIRENе так и самому автомобилю.

Читайте также:  Пионер 7700 как подключить аукс

Разберём детально, работу каждого канала FLASH SIRENы.
ALARM (MULTI PRO канал сигнализации),
Позволяет дешифровать 10 импульсов (включительно) от сигнализации, плюс постоянный уровень.
Это позволяет заменить такие эксплуатационные звуки сигнализации как:
* Звук постановки на сигнализацию.
* Звук снятия с сигнализации.
* Звук постановки на сигнализацию если открыта дверь, капот или багажник (если при постановке в режим охраны, активен какой либо из датчиков, возникает отдельное событие с отдельным звуком для него).
* Звук снятия с охраны, было срабатывание сирены (если за ваше отсутствие, была попытка проникновения в авто, что вызвало срабатывание сирены, тогда при снятии с охраны, возникает отдельное событие с отдельным звуком для него).
* Звук датчика удара (шок сенсора).
* Звук сирены (режима паника).
* Звук поиска автомобиля
* Звуки 7ми, 8ми, 9ти, 10ти импульсных событий (если сигнализация поддерживает расширенные импульсные события, так же можно заменить звуки этих событий, для каждого события свой отдельный звук).

Канал ALARM сигнализации одновременно поддерживает 2 пака со звуками.
Работает это так:
На SD/MicroSD одновременно находятся две папки со звуками (ALARM1 и ALARM2). Переключение между этими звуковыми папками, происходит нажатием кнопки.
То есть, допустим, у нас установлены звуки событий, звук постановки на сигнализацию, звук снятия с сигнализации, звук постановки на сигнализацию если открыта дверь, капот или багажник, звук снятия с охраны, было срабатывание сирены, звук датчика удара, звук сирены, звук поиска автомобиля и нам надо их все заменить, тогда простым нажатие кнопки на плате расширения каналов, звуковой пак меняется и теперь у нас все звуки другие, даже без замены звуков на самой SD/MicroSD карте.
В данной реализации, есть поддержка 2 паков ALARM канала, (можно сделать хоть 10))).

BIBIKA, CH1, CH2 (дополнительные MULTI PRO каналы),
Три дополнительных, не зависимых от сигнализации MULTI PRO канала, позволяют поменять звуки не только у сигнализации, но и полностью изменить звуковую сцену автомобиля, тем самым выделить себя и свой автомобиль из потока.)
Все три канала имеют алгоритм «ПЛАВАЮЩИЙ ТРИГГЕР» и оснащены антидребезгом контактов.
Все три канала «понимают кнопку». Один раз нажали, один звук. Два раза нажали, другой звук, и.т.д
Каждый из дополнительных каналов, способен обработать 10 импульсов (включительно), плюс постоянный уровень. Для каждого импульса, свой, отдельный звук.
.

Пример использования.
Канал BIBIKA в предыдущих версиях проекта, применялся для замены штатного звука клаксона. Короткое нажатие, включало звук короткого нажатия, который воспроизводился полностью. Длительное нажатие, включало звук длительного нажатия, который воспроизводился до тех пор пока есть уровень.
Теперь ещё стало возможным, менять воспроизводимый звук, количеством нажатий кнопки.

Читайте также:  Как подключить две колонки jbl к одному блютузу

C помощью дополнительных каналов, можно озвучить например, такие события как:
Движение автомобиля задним ходом.
Дистанционное открытие багажника.
Дистанционный запуск двигателя.
Звук работы стартера, при дистанционном запуске.
или любые другие события.

Можно подключить к дополнительным MULTI PRO каналам, плату расширения каналов.
И таким образом получить из одного MULTI PRO канала, сразу 10 отдельных, не зависимых каналов.
Три MULTI PRO канала, позволяют расширить количество входов, до 30шт!

Плата расширения, для поддержки ИК пульта:


Каталоги на microSD карте и названия файлов:

Источник

ГАЗ 31 105-416 ЗМЗ-402 Такси › Бортжурнал › Подключение сигнализации к клаксону

Когда сигнализации только появились, это был атрибут роскоши, признак богатой комплектации и вообще показатель статуса владельца. При установке на не оснащенные ею автомобили, считалось нормальным просверлить торпеду в самом видном месте для мигающего светодиода. Престижной считалась и сирена. Можно было выбирать разные мелодии. Нужно было выбирать разные мелодии, это был способ выпендриться. Мода.

Сейчас комплект сигнализации стоит 1-2 т.р. и позволить его может себе любой дурак. И не смотря на то, что сама сигнализация в 2019 году является дешевой альтернативой бесключевого доступа, многие до сих пор относятся к ней как к атрибуту роскоши. Так же дырявят торпеду, сверлят брызговик для крепления на саморезы дурацкой дуды из комплекта, вандально вкрячивают в разрез проводки копеечное китайское реле. Видимо, сохранилась вера в сигнализацию из 90-х, которая делила машины на запорожцы и мерседесы. С помощью установки сигнализации владельцы старых помоек до сих пор пытаются доказать кому-то, что их машина чего-то стоит. Ничего она не стоит — 30 тысяч без сигнализации, 31 с сигнализацией.

Да, как вы уже догадались, мое бедное такси попало в категорию машин, на которые сигнализация ставилась любой ценой. Надо отдать должное владельцам — уровень интеллекта не позволял им найти место для крепления блока сигнализации, потому кузов и пластик в салоне для этих целей не дырявились. Зато к поворотникам каждый считал нужным подключиться заново, не оглядываясь на опыт предшественников.

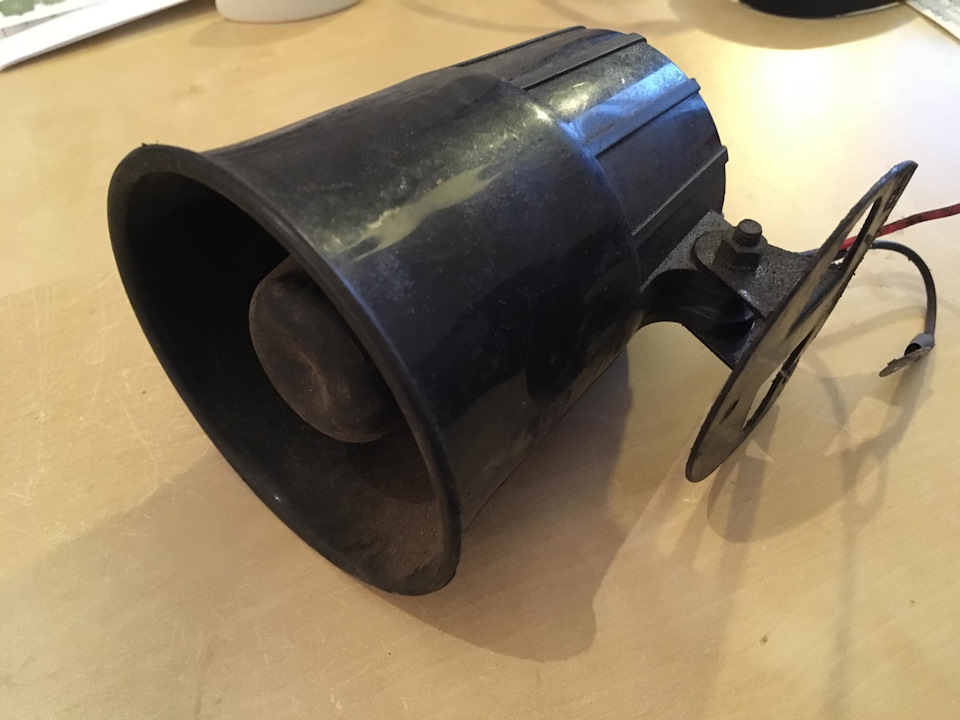

Десятки метров (примерно 30-40) проводов, китайский парктроник, электропомпа, LAN кабель, 2 антенны и прочие разветвители прикуривателей — я думал это весь помойный электропакет, доставшийся мне с машиной. Однако только сейчас я заметил еще одну важную деталь из этого набора колхозника:

Читайте также:  Как подключить роуминг по россии на йоте

Вы замечали, с каким звуком ставят на охрану автомобили Е-класса? Во-первых, это процесс беззвучный. Во-вторых, если звук таки есть, то это звук клаксона. А собственно, чем Волга хуже?

1) Загуглить инструкцию на свою сигнализацию и посмотреть, есть ли у неё отрицательный канал на сирену. Если нет, то загуглить, как перепрограммировать сигнализацию на управление сиреной по минусу. На моей бомж-сигнализации (от предыдущих владельцев) программирования нет и переключение осуществляется перемычкой на плате. Пример обозначения на схеме:

2) Подключить минусовой (или плюсовой, ставший минусовым) управляющий провод на реле клаксона Волги. По заводской схеме — к голубому проводу клеммы 86.

3) Продать сирену газелистам, они любят всяким хламом машину пичкать.

Ставите машину на охрану — она кратко бибикает 1 раз, снимаете — 2. Пинаете по колесу — гудит, как будто звоните в регистратуру (занято). Место под капотом сэкономлено, лишние сопли удалены, друзья удивляются, девушки улыбаются, соседи завидуют, бабки ворчат, в общем жизнь налаживается. Рекомендую.

Источник

как на сигналке вместо сирены подключить сигнал

Опции темы
Поиск по теме

как на сигналке вместо сирены подключить сигнал

как на сигналке вместо сирены подключить сигнал,как на новом УАЗ Patriot??

Это сложно. Надо сначала двигатель вытащить. По другому не как.

А зачем это надо? Чтоб сирену не покупать. А вообще провод питающий сирену нужно подцепить к плюсовому контакту сигнала

а зачем это, если не секрет?

сокральный смысл в том, чтоб слышно было свою авто, чтоб выделялась и громче орала.

ааа, серьезная задача

Да намного громче чем сирена,да и не плохо звучит,когда волговские сиги

аа зачем движку снимать??

громче, чтоб самому услышать или чтоб внимание привлечь?

а этот провод идёт от сиги? при таком включении ###дец сиге обеспечен моментально 🙂
надо релюху ставить

на хвостовике коробки. есть масса, от нее и надо запитываться, чтобы громче было. а добраться до нее только с помощью снятия движка и коробки.

Это обязательно, я в общих чертах сказал, вообще кто сигналку ставит те так и делают

а хде купить,есть адреса??

Если не хочешь двигатель вытаскивать, тогда сделай проще. И не надо не каких релюх покупать(советчики). У авто на сигнал есть своя релюха к ней и подцепи. Можно еще проще найти в руле провод от сигнала и подцепится, уже пойдет через реле.
