Как подключить телеграфный ключ к компьютеру

Подключаем вертикальный ключ к смартфону и ПК или записки юного колхозника

Надеюсь, что эта информация кому-нибудь окажется полезной. Перфекционистам лучше сразу закрыть пост во избежание сердечного приступа 🙂
К делу: не так давно мной внезапно овладело желание выучить код Морзе. Благо, есть и обучающие программы для ПК и приложения для Андроида. Однако, я столкнулся с проблемой вечно пачкающегося стекла смартфона. Как ни старался я протирать руки антисептиком, а экран салфетками, всё равно из-за отпечатков пальцев смартфон периодически воспринимал нажатия неверно, а иногда не воспринимал совсем.
Появилась идея попробовать подключить мышь через OTG-кабель. То, что это работает с ходу и без проблем явилось для меня большим открытием.

Но ещё большее открытие ждало меня впереди. Совершенно случайно youtube выдал в рекомендациях это:

Вспомнив, что на днях видел такой же клоподав на Авито, немедля нашёл объявление и в тот же день обзавелся оным устройством за адекватные деньги.

А ещё прикупил дешёвую usb-мышь и розетку

И отвёз всё это добро другу, который умеет работать паяльником. Но попытки снять ЛКМ (маленькая синяя кнопка) и перекинуть его контакты на розетку успехом не увенчались (повредили плату).

Впрочем, как это часто бывает, в закромах у товарища нашлись несколько старых грызунов. На этот раз решено было припаивать провода снизу. К сожалению, фото сделать забыли, поэтому картинка из сети:

К слову, с тем же успехом можно припаяться и к колесику, но только ни к ПКМ! Почему-то он замыкается на слишком длительное время.

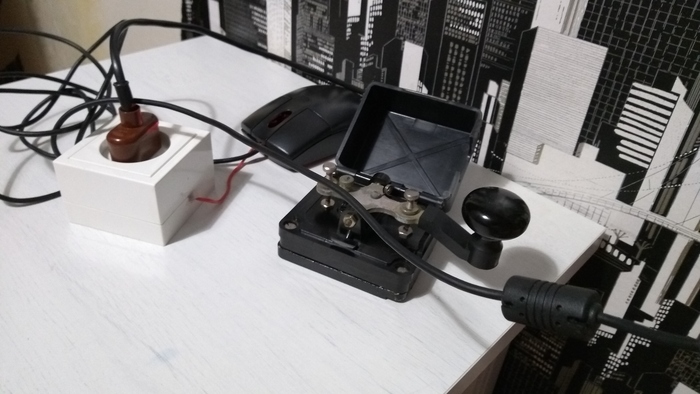

К сожалению, плата мыши в розетку не влезла, поэтому пришлось соорудить вот этот ужас:

Несмотря на то, что выглядит отвратительно, это всё работает отлично. Сейчас занялся поисками какого-нибудь деревянного корпуса. Пока использовал первую попавшуюся картонную коробку, клоподав прикрутил к крышке

Найдены возможные дубликаты

Вот тебе и ответ, в преимуществе словоформы или «музыки»

Если будешь пытаться вспомнить,что и как говорить, то времени надо вагон.

А если глядя на запись точек-тире поёшь: титатита, то уже сразу ассоцируешь с буквой Я

Словоформы, это современный вариант, для быстрого запоминания букв. Когда скорость поднимаешь, из-за них начинаются тормоза.

Со временем проходит, но на «музыке» такого нет, совсем нет.

«Глаза боятся, руки из жопы, но я не сдаюсь»?)

Скилл трушности растёт пропорционально с горой разобранного оборудования.

А вот интересно узнать, для каких целей учить морзянку, да еще на ключе? В армии я был радистом- телеграфистом. Могу авторитетно заявить, что морзянка забывается полностью за 2-4 года. Её нельзя бросать. Надо практиковаться постоянно. Хотя прийдя из армии я искал в эфире. Но что то это не помогло.

только не понятно зачем надо было снимать кнопку. параллельно к ней религия запрещает подключиться?

ты не поверишь, но для того, что-бы ВЫУЧИТЬ азбуку Морзе

Ставить руку на клоподаве, на бегу? Используя основанием ключа картонную коробку.

Потом в эфире такой звиздец принять не возможно.

Когда начинается с размеренного татитати тататита и следом кровь_кишки_распидорасило. Без соблюдения отношений точек/тире/пауз

Для обучения нужен тупо генератор нч, клоподав и наушники.

И весьма желателен гуру, кто даст первых два три урока.

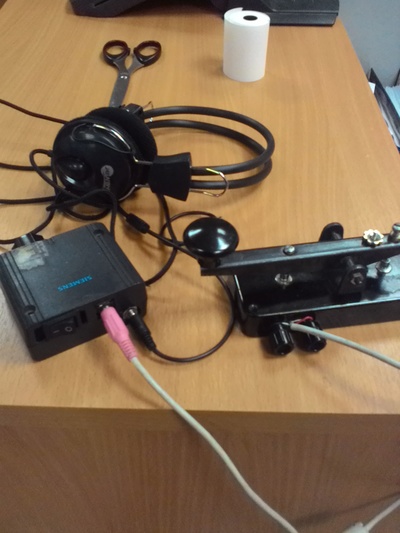

Фото моего комплекта для с собой. Крепишь к столу и айда!

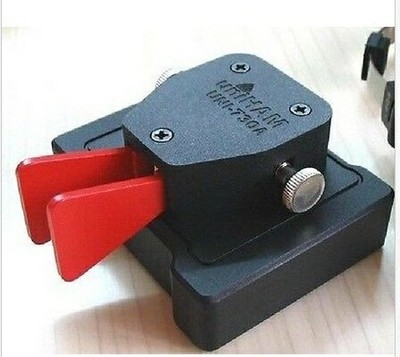

Если интересно моё мнение. Для более быстрого освоения надо юзать электронный ключ, ямб или пилу. В качестве программы использовать:

IZ2UUF Morse Koch CW для андроид

G4FON KOCH MODE MORSE TRAINER для винды

Клоподав и жук, это фетишь 🙂

Ну. самый простой вариант, это слепить манипулятор пилу. В сети стопицот вариантов изготовления.

Ну и у нас много кто делает разные ключи. Поискать на cqham, qrz.

Читайте также:  Наушники philips shp1900 как подключить к пк

Ещё один из моих любимых сайтов, это morsex точка com

А с али, не знаю, надо отзывы читать 🙂

И да, вот тот клоподав, который ты купил, это самый лучший из всего, что можно купить за эти деньги. После него вертикальные могут понравиться, если только Kent, GHD и подобные за овердофига денег.

И это не только моё мнение, есть по этому совку отзывы от гуру CW из разных стран.

Отзывы, чуть выше середины. Скорее всего, качество зависит от фазы луны и настроения господина Чунь Ли Моань, который его собирал:

Сам по диагонали прочитал, имхо, французы правы «мы слишком бедные люди, чтоб покупать дешёвые вещи»

Это как раз тот случай.

Пока постучи на клоподаве, собери пилу. Там поймешь, надо оно тебе?

Мой «загон» qrp/qrpp. Редко бываю бОльшей мощностью.

Ну и клоподав, который очень долго и давно осваиваю.

Не всегда получается подходить системно, я есть лень.

Для cw подход может быть только системным.

Дорогой ключ, хочу себе что-то эдакое, но мне жалко много денег. Что нравится стоит ещё больше, чем много.

Ну и есть дома несколько клоподавов. Самый тру это вот такой же, как у тебя и ещё один самодел.

Когда читаю азиатские имена, вспоминаю всё время список перокурсников на двери деканата. Помимо прочих значилась девушка Сунь Вынь Чай 🙂 ох, думаю, нелегко ей было. Хотя может и еканат ошибся в имени, а она на деле какая-нибудь Сунь Вунь

Прикладываем подорожник к «подорожнику»

«Взять немножечко укропу. «

Если вам повезло сломать проездной, а ехать восстанавливать нет желания совсем, или возможно вам не нравится размер, форма и рисунок вашего проездного. Мотаем новую антеннку и перепаиваем чип.

Извлечение старого чипа: сначала надфиль (без фанатизма), наждачечка, скальпель. Определить место нахождения чипа можно фонариком телефона напросвет карточки.

Мотаем антенку на 13.56MHz (или покупаем, или отклеиваем от штанов только что купленых). Квадратную, круглую, колечком, треугольником. Припаиваемся, прячем в произвольный (радиопрозрачный) корпус, пользуемся.

К некоторым типам антенн придется еще емкость (электрическую) воткнуть.

Я сделяль.

Г. Курган, Советская 39. Таким образом управляющая компания починила монтажной пеной разваливающуюся кирпичную кладку 5-ти этажного дома! Кирпичи падают во двор, рано или поздно это кого то убьет, или покалечит.

И так по периметру всего дома.

Читер

Ожидание и реальность

Когда скучно на карантине и вы с младшим братом решили приготовить печенье по рецепту из книги.

Что должно было получиться:

Всем добра! Не болейте.)

Хорошо хоть не достроил

Проезжал сегодня по зарождающемуся коттеджному посёлку, увидел этот шедевр

Ну и фишкой стало страстное желание коллег и друзей иметь такой агрегат на пруду.

В общем было решено отправить данную конструкцию на пруд, а себе изготовить новый вариант, с учетом опыта эксплуатации. Взял себе в помощь Sabaton, Rammstein и Кипелова.

Теперь ручки для переноски, в количестве 2 шт.

Прихватываем дно топки и с помощью сварочных магнитов собираем каркас.

Болгаркой вырезаем из трехмиллиметрового листа боковые стенки топки и подгоняем так, чтобы щель была минимальна.

Сукабля, оказывается искры от болгарки неплохо поджигают новый рабочий комбинезон, который, сволочь, горит и плавится. От ожогов спасла обычная х.-б. футболка. А мы такие комбезы на весь коллектив купили. После карантина выскажу свое «фи» поставщику.

Итак, щель минимальна.

Повариваем стенки и зачищаем швы и заусенцы. Добавляем крюк д7ля подвеса диска при хранении.

В принципе можно идти и жарить вкусняшку.

Но у меня в планах ещё решетка под котелок. Ищем обрезки арматуры и оставшиеся с прошлой конструкции куски металлического листа.

Читайте также:  Как подключить самогонный аппарат добрый жар

За большим котнелком лезть лень, пусть пока будет маленький.

Ну и конструкция в сборе. В гараже «рабочий беспорядок», не кидайте тапками.

А вот и использованный инструмент. И день времени.

Завтра вечером буду готовить что-нибудь вкусное. Ну и селфи напоследок.

Радио

Заморозка/вморозка/отморозка

Минувшей зимой, когда было нечего делать, от скуки соорудил ледовую икебану.

И на море вывез, на солёный приморский лёд, да там и оставил.

Вот в следующую зиму, может быть, так и сделаю. Сейчас не до этого.

Дорабатываем китайский ночник на батарейках

Вообще, сам импульсный драйвер на основе дросселя довольно прост. Он состоит из:
1) ключевого транзистора, который включает или отключает подачу питания
2) собсно, дросселя (катушки индуктивности)
3) шунта, стоящего последовательно матрице (резистор малого сопротивления)
4) компаратора, который сравнивает падение напряжения на шунте (определяется по закону Ома) и «эталонное» напряжение, выражающее максимально допустимый ток.
Если падение напряжения на шунте в какой-то момент превысило «эталонное» (т.е. превышен максимально допустимый ток), то ключ закрывается и ток уменьшается. Как только ток становится меньше максимально допустимого, то ключ открывается вновь и через некоторое время ток начинает снова расти, таким образом драйвер постоянно пытается держать ток около максимально допустимого.
Ну, довольно разглагольствовать. Вот схема, родившаяся в час ночи:

Да, ночник теперь умеет менять яркость, потому что «а почему бы и нет»? Ну и результат вживления сего колхоза в Nзделие:

Источник

Как подключить телеграфный ключ к компьютеру через USB

Пользователь Imgur под ником Nomblr опубликовала инструкцию по подключению телеграфного ключа 1950 года к компьютеру. По задумке, он должен работать как обычная USB-клавиатура. Код, вводимый на аппарате, будет выводиться на монитор на английском языке. Сейчас аппарат поддерживает строчные буквы алфавита и цифры от 0 до 9.

По словам Nomblr, аппарат был очень пыльным и крепился на «отвратительную пластмассовую основу». Она всё разобрала, отодрала пластик и тщательно почистила машинку. При чистке использовались влажные салфетки. Nobmlr также отшлифовала два металлических контакта чтобы улучшить проводимость и убрать накопившуюся грязь.

Следующим шагом стало превращение механизма в современное устройство. Для этого Nomblr использовала дешёвый микроконтроллер Teensy 3.2. У устройства есть 28 контактов, каждый из которых может быть запрограммирован как на ввод, так и на вывод. Пользователь соединила седьмую ножку контроллера, сконфигурированную как input, к одному полюсу ключа, а контакт заземления — к другому.

​Я написала тестовый код для Teensy, чтобы убедиться в его способности взаимодействовать с аппаратом Морзе. Я предполагала, что каждый раз при нажатии кнопки аппарата, на экране будет появляться сообщение об этом, но тут же столкнулась с первой проблемой.

Nomblr, пользователь Igmur
По словам пользователя, механические ключи не обеспечивают идеальный контакт. Они колеблются между «разомкнут» и «сомкнут» несколько раз примерно за миллисекунду перед тем, как прийти в состояние «сомкнут». Этот процесс называется «дребезг контактов», и микропроцессоры достаточно быстрые чтобы среагировать на него, но у Teensy есть встроенные функции, которые могут это компенсировать

Как только Teensy смог определить отдельное нажатие, понадобилось «научить» его распознавать паузы между точками, тире, буквами и словами. При этом реализация метода, при котором Teensy рассчитывал время для каждого пользователя, потребовала бы слишком много усилий, и Nomblr решила использовать абсолютное время, основываясь на своей скорости печати.

Для определения отличия точки от тире использовался порог в 150 миллисекунд, а паузы между буквами и словами установили на 500 и 3000. Показатели могут меняться в зависимости от скорости оператора.

Читайте также:  Как подключить трафик на билайн в казахстане

После программирования Teensy Nomblr приступила к созданию деревянной основы, в которую можно было бы спрятать провода.

Я бы сказала, что использовала дерево чисто из эстетических причин, но на самом деле мои попытки напечатать основу на 3D-принтере ничтожнейшим образом провалились, так что мне пришлось использовать кусок дерева шириной 130 миллиметров и высотой 20 миллиметров.

Для изготовления основы она спилила дощечку до формата 110х90 миллиметров, чтобы прикрепить аппарат сверху. Для того, чтобы поместить Teensy и провода, Nomblr вырезала на днище отверстия размером 50х40х10 миллиметров.

После этого Nomblr просверлила отверстия в дощечке, чтобы поместить провода, соединяющие Teensy с аппаратом, и четыре отверстия, через которые машинку можно было бы прикрепить к базе.

Вот что получилось:

Pingvi

0 коммент.

510 просмотров

02 окт. 2017 г.

Комментарии

Пожалуйста, войдите / зарегистрируйтесь
или авторизируйтесь через любую соц. сеть, чтобы оставить комментарий.

Источник

Как подключить телеграфный ключ к компьютеру через USB Материал редакции

Ведь у каждого из нас дома завалялся экземпляр 1950 года.

Пользователь Imgur под ником Nomblr опубликовала инструкцию по подключению телеграфного ключа 1950 года к компьютеру. По задумке, он должен работать как обычная USB-клавиатура. Код, вводимый на аппарате, будет выводиться на монитор на английском языке. Сейчас аппарат поддерживает строчные буквы алфавита и цифры от 0 до 9.

По словам Nomblr, аппарат был очень пыльным и крепился на «отвратительную пластмассовую основу». Она всё разобрала, отодрала пластик и тщательно почистила машинку. При чистке использовались влажные салфетки. Nobmlr также отшлифовала два металлических контакта чтобы улучшить проводимость и убрать накопившуюся грязь.

Следующим шагом стало превращение механизма в современное устройство. Для этого Nomblr использовала дешёвый микроконтроллер Teensy 3.2. У устройства есть 28 контактов, каждый из которых может быть запрограммирован как на ввод, так и на вывод. Пользователь соединила седьмую ножку контроллера, сконфигурированную как input, к одному полюсу ключа, а контакт заземления — к другому.

​Я написала тестовый код для Teensy, чтобы убедиться в его способности взаимодействовать с аппаратом Морзе. Я предполагала, что каждый раз при нажатии кнопки аппарата, на экране будет появляться сообщение об этом, но тут же столкнулась с первой проблемой.

По словам пользователя, механические ключи не обеспечивают идеальный контакт. Они колеблются между «разомкнут» и «сомкнут» несколько раз примерно за миллисекунду перед тем, как прийти в состояние «сомкнут». Этот процесс называется «дребезг контактов», и микропроцессоры достаточно быстрые чтобы среагировать на него, но у Teensy есть встроенные функции, которые могут это компенсировать

Как только Teensy смог определить отдельное нажатие, понадобилось «научить» его распознавать паузы между точками, тире, буквами и словами. При этом реализация метода, при котором Teensy рассчитывал время для каждого пользователя, потребовала бы слишком много усилий, и Nomblr решила использовать абсолютное время, основываясь на своей скорости печати.

Для определения отличия точки от тире использовался порог в 150 миллисекунд, а паузы между буквами и словами установили на 500 и 3000. Показатели могут меняться в зависимости от скорости оператора.

После программирования Teensy Nomblr приступила к созданию деревянной основы, в которую можно было бы спрятать провода.

Я бы сказала, что использовала дерево чисто из эстетических причин, но на самом деле мои попытки напечатать основу на 3D-принтере ничтожнейшим образом провалились, так что мне пришлось использовать кусок дерева шириной 130 миллиметров и высотой 20 миллиметров.

Для изготовления основы она спилила дощечку до формата 110х90 миллиметров, чтобы прикрепить аппарат сверху. Для того, чтобы поместить Teensy и провода, Nomblr вырезала на днище отверстия размером 50х40х10 миллиметров.
