Как довести до ума многофункциональный терморегулятор W1209 за час

Для изготовления самодельного инкубатора мне было необходимо приобрести регулятор температуры. Требования к нему были такие- маленькие габариты, небольшая стоимость, питание от 12 В постоянного тока, мощное исполнительное реле (чтобы выдерживал значительную нагрузку), индикация показаний, настройка параметров кнопками управления, точность измерения температуры и поддержания заданных параметров ну и конечно надежность.

Процесс настройки терморегулятора W1209 показан в видео:

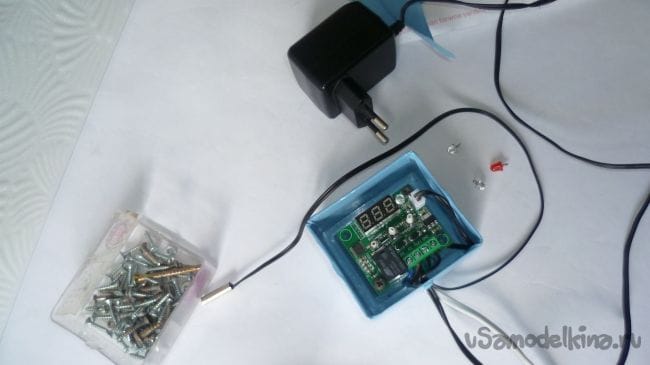

Перечень инструментов и материалов
-нож или ножницы;
-отвертка;
-паяльник;
-тестер;
-пластиковая трубка от ушных палочек или стержня авторучки;

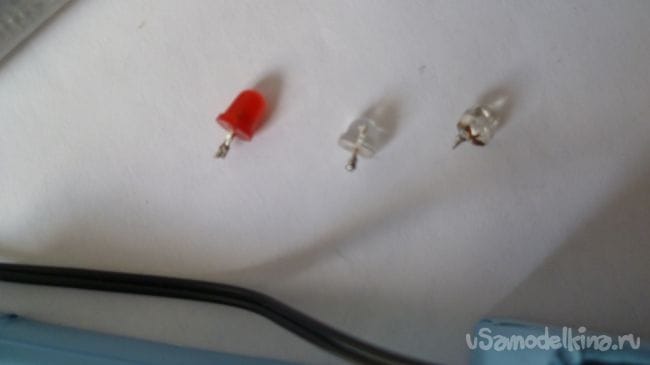

-неисправные светодиод диаметром 5 мм-4 штуки;
-пластиковые стойки-4 шт;
-соединительные провода;
-адаптер питания на 12 В;
-шурупы;
-пластмассовая коробочка из под шурупов с прозрачной крышкой;
-самоклеющаяся пленка.

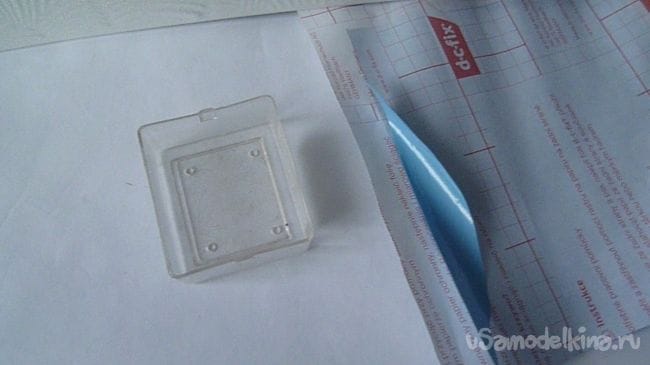

Шаг первый. Изготовление корпуса.

Недостатком платы является то, что-она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм.

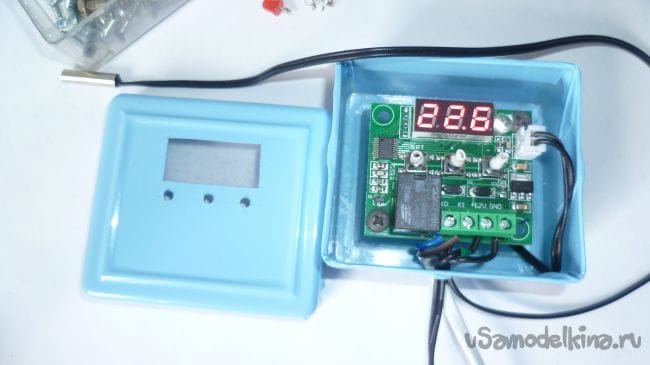

Шаг второй. Установка электронной платы терморегулятора.

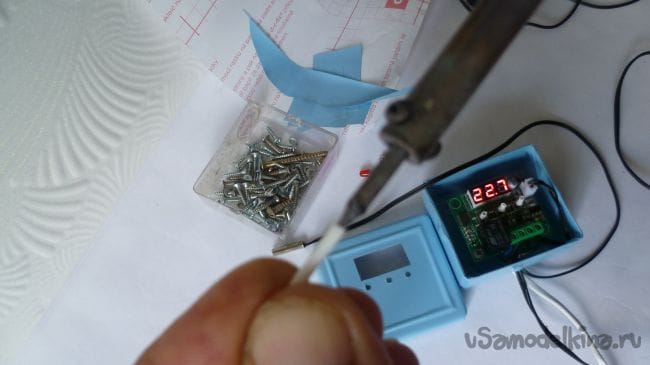

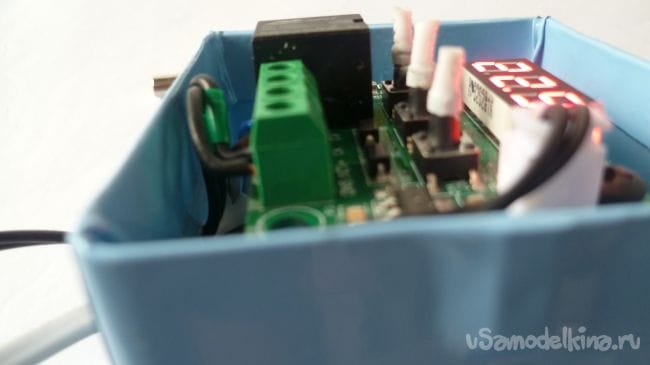

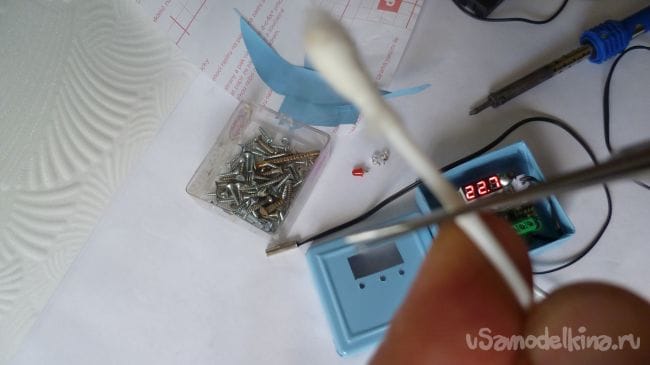

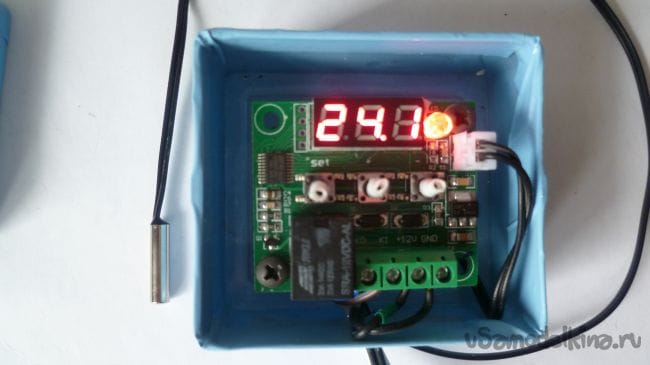

Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавлиаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.

Шаг третий. Проверка и настройка регулятора.

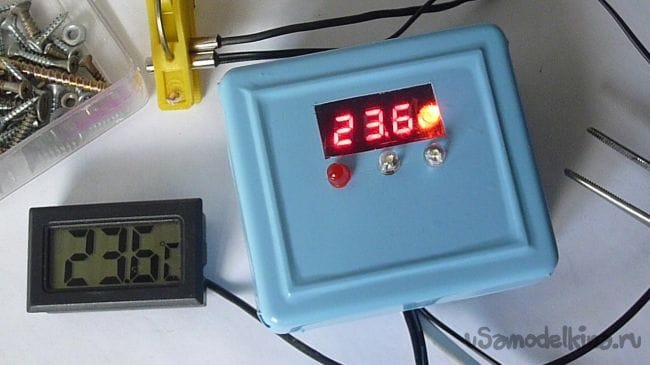

Подключил для питания терморегулятора адаптер на 12 В (можно использовать любой источник питания на 12 В и ток от 0,1 А). Сравнил показания температуры с эталонным электронным термометром,в результате они оказались одинаковыми.

Настроить регулятор несложно. Чтобы войти в режим программирования надо нажимать и держать 6 секунд кнопку SET, после настраивать кнопками. Для сохранения настройки нажимать и удерживать кнопку SET, или же не трогать кнопки 10 секунд. Все установки терморегулятора останутся в энергонезависимой памяти контроллера и после отключения питания прибора.

Режимы настройки.
P0 режим охладителя или нагревателя C/H
P1 настройка гистерезиса 0.1-15 градусов (разница в режиме переключения реле)
P2 установка верхнего рабочего предела температуры
P3 установка нижнего рабочего предела температуры
P4 подстройка температуры
P5 задержка включения реле (0-10 сек.,)
P6 аварийное превышение температуры. Режим Р4 служит для подстройки показаний по образцовому прибору.

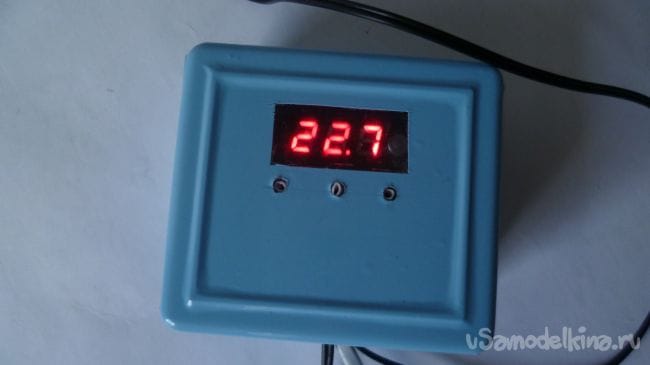

На этом все доделки и переделки закончены. В результате, смонтировав плату в коробку мы защитили прибор от попадания влаги, механических повреждений на электронику и не допустили воздействие электротоком людей. После переделки можно использовать терморегулятор по прямому назначению.

В общем и целом это неплохой недорогой прибор (100р.) с большими возможностями в сфере применения.

Источник

Обзор цифрового модуля терморегулятора W1209

Цифровой модуль терморегулятора W1209 из Китая пользуется популярностью из за своей многофункциональности и привлекательной цены.

Он может использоваться как для инкубатора (в режиме «нагрев»), так и для вентилятора (в режиме «охлаждение»).

Его можно также использовать для контроля и поддержания температурного режима двигателя в автомобиле или салоне авто, подключив к его контактам электровентилятор. Подойдёт он для охлаждения системного блока компьютера или например, пристроить для морозильника, водных резервуаров, распаровщика, промышленного оборудования, теплого пола, плинтуса или потолка и многих других систем нагрева или охлаждения с регулируемой температурой.

Для модуля можно также недорого купить разборный прозрачный корпус.

Стоит отметить, что для работы с модулем не нужно использовать дополнительный термометр — он отображает реальное значение температуры в зоне датчика. С модулем в комплекте поставляется водонепроницаемый датчик температуры (NTC 10K 0,5%).

СХЕМА МОДУЛЯ W1209

Для правильной и долговременной работы терморегулятора необходимо подать стабилизированное питание +12 вольт. Модуль сохраняет работоспособность при снижении питания до 10В. На его плате установлен стабилизатор на 5В (м/с AMS1117).

На плате модуля стоит реле, которое коммутирует нагрузку с напряжением до 220В, ток до 10А.

Технические характеристики W1209:

Эксплуатационные требования:

Установка температуры

Кратковременно нажать кнопку «SET» и затем кнопками «+» и «-» установить значение поддерживаемой температуры. Нажать опять «set» и терморегулятор запомнит значение и перейдёт в режим поддержания заданной температуры.

Режим программирования

Меню настройки (в скобках значения по умолчанию)

Модули выпускаются с двумя версиями прошивок:

Меню для новой прошивки

Меню для старой прошивки

Неисправности модуля

Если на дисплее: L L L — обрыв температурного датчика;

Н Н Н или 110 — замыкание температурного датчика;

888 — на дисплее с новой прошивкой означает неисправность датчика (обрыв или замыкание).

Перезагрузка. Если модуль «завис», дисплей не светится или модуль ведёт себя неадекватно, а питание на модуль (DC 12 В) поступает, нужно сделать перезапуск модуля и вернуть все настройки к заводским значениям. Для этого выключаем питание модуля, нажимаем кнопки «+» и «-» одновременно и затем подаём питание на модуль.

Доработка модуля

На плате вход RESET (4 pin контроллера) выведен на контакты для программирования и контроллер иногда ложно сбрасывается от сильной искровой помехи от реле или по питанию. Модернизация заключается в установке конденсатора ёмкостью 0,1 мкФ на общий провод (-).

Перепрошивка модуля W1209

Бывает модуль начинает чудить, глючить и т.п. Для перепрошивки модуля нам потребуется:

Шаг 1. Программатор соединяем с разъемом программирования на плате W1209. На программаторе подписано:

Шаг 2. Запускаем программу ST-Link Visual Programmer, выставляем параметры программирования:

Шаг 3. +12в на плату не подавать! Питать от ST-Link. Присоединить программатор в USB.

Внимание! Сейчас старая прошивка СТЕРТА!

Попробовать вычитать — если все нормально, чип начнет читаться нулями.

Шаг 5. Теперь записываем новую прошивку. Файл — открыть — выбираем old_termo.hex, распакованный из архива (взят с комментариев пользователей). Нажимаем — Program — All Tabs.

Рекомендация

Для надёжной долговременной работы терморегулятора при нагрузке более 300Вт лучше использовать мощное промежуточное реле или симистор.

Вариант установки модуля в коробку из под автоматов.

Готовый вид. Для программирования нужно открыть крышку.

Можно купить модуль в магазинах из Китая. Доставка около 1-3 мес. Можно купить модуль на сайте «Мастерок» проверенный, доставка около недели.

Источник
