Как правильно подключить динамики в колонке

Синфазное включение динамиков

Многие, наверное, знают, что у некоторых динамиков на клеммах указывается полярность («+» и «»).

По идее при подключении динамиков полярность можно и не соблюдать, ничего страшного не произойдёт. Особенно если речь идёт о монофоническом звуковоспроизведении. В старых телевизорах, например, был всего один динамик.

Но вот при стереофоническом, квадрафоническом или псевдо-квадрафоническом звуковоспроизведении синфазное включение динамиков играет весьма важную роль.

Например, у всех современных автомагнитол соединительные провода, к которым подключаются громкоговорители (динамики), имеют цветовую пару – по 2 провода на 1 канал.

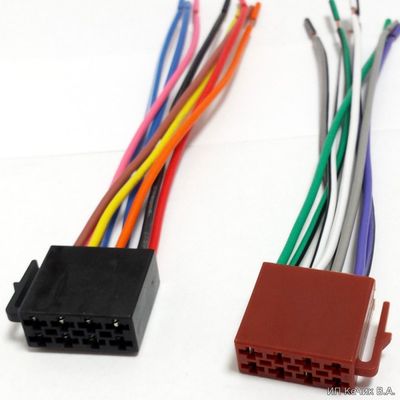

Как правило, это парные цвета, с разницей в том что один из проводов будет иметь линию или пунктир другим цветом на изоляции, как на фото.

В основном производитель указывает методику подключения в инструкции.

Расскажем, что бывает при неверной фазировке динамиков, данная тема имеет отношение не только к автомобильной акустике, но и к любой другой.

При неверном подключении динамиков они начинают работать в противофазу. Казалось бы что ничего страшного не произойдёт, и так «играет и наоборот играет вроде бы также». Так в чем же дело?

На самом деле разница огромная, особенно в качестве воспроизведения звука. При неправильной фазировке звук будет глухим и с обрезанным частотным диапазоном, т.е. верхняя и нижняя граница частотного диапазона будет «обрезана» и в итоге мы не услышим хороших низких частот и высоких. Но при правильной фазировке звук будет мягким и глубоким, с хорошей стереобазой. Хорошо это будет выражено при расположении динамиков в корпусе большого объема, к примеру динамики в задней полке над багажником в седане будут иметь более глубой нижний частотный диапазон, двери же рассчитаны на более верхние диапазоны.

Сгорят ли динамики при неправильной фазировке? Нет, не сгорят, но в практическом опыте были случаи когда усилитель оказывался гораздо мощнее динамиков и при неправильной фазировке, от сильной вибрации, катушка динамика не только подгорала, но и разбивалась конструктивно и стержневой магнит, но это также связано и с конструктивными особенностями динамической головки.

Конечно же лучше прочесть предварительно инструкцию, но если Вы далеки от электроники, рекомендуем обратиться к специалисту.

Наш СТО желает всем наилучшего звучания в Вашем автомобиле!

Источник

Как соединять динамики?

Последовательное, параллельное и смешанное соединение динамиков

Самое главное при соединении динамиков – выполнить соединение так, чтобы ни один из динамиков не был перегружен. Перегрузка грозит выходом из строя динамика.

Важно понимать, что на динамик можно подавать мощность либо меньше, либо равную номинальной, на которую он, собственно, и рассчитан. В противном случае, рано или поздно даже самый качественный динамик выйдет из строя из-за перегрузки.

Понятно, что перед соединением динамиков нужно определить их:

Номинальную мощность (Вт, W);

Активное сопротивление звуковой катушки (Ом, Ω).

Всё это, как правило, указывается на магнитной системе динамика, либо на корзине.

Бывает и не указывают, но можно узнать по маркировке.

Соединение динамиков. Пример.

Давайте начнём так сказать с азов – наглядных примеров. Представим, что у нас есть 6-ти ваттный усилитель мощности звуковой частоты (УМЗЧ) и 3 динамика. Два динамика мощностью 1 Вт (сопротивление катушки 8 Ω каждый) и один динамик на 4 Вт (8 Ω). Задача состоит в том, чтобы подключить все 3 динамика к усилителю.

Сначала рассмотрим пример неверного соединения этих динамиков. Вот наглядный рисунок.

Как видим, сопротивления всех трёх динамиков одинаково и равно 8 Ω. Так как это параллельное соединение динамиков, то ток разделится поровну между 3-мя динамиками. При максимальной мощности усилителя (6 Вт) на каждый из динамиков будет приходиться по 2 Вт мощности. Ясно, что 2 из 3 динамиков будут работать с перегрузкой – те, чья номинальная мощность равна 1 Вт. Понятно, что такая схема соединения не годится.

Читайте также:  Как подключить гибкий вал к дрели

Теперь возьмём пример верного соединения всё тех же динамиков. Применим, так называемое, смешанное соединение (и последовательное и параллельное).

Соединим последовательно два 1-ваттных динамика. В результате общее их сопротивление будет равно 16 Ω. Теперь параллельно им подключаем 4-ёх ваттный динамик сопротивлением 8 Ω.

При работе усилителя на максимальной мощности ток в цепи разделится исходя из сопротивления. Так как сопротивление последовательной цепи из двух динамиков в 2 раза больше (т.е. 16 Ω), то динамики получат от усилителя всего 2 ватта звуковой мощности (по 1 ватту на каждый). А вот на 4-ёх ваттный динамик пойдёт мощность в 4 ватта. Но он будет работать согласно своей номинальной мощности. Перегрузки при таком соединении не будет. Каждый из динамиков будет работать в нормальном режиме.

У нас есть 4-ёх ваттный усилитель мощности звуковой частоты (УМЗЧ, он же «усилок»). 4 динамика, мощность каждого – 1 ватт, а сопротивление каждого равно 8 Ω. К выходу усилителя можно подключать нагрузку сопротивлением 8 Ω. Нужно соединить динамики между собой так, чтобы общее сопротивление их было равно 8 Ω.

Как правильно соединить динамики между собой в таком случае?

Последовательное соединение динамиков.

Для начала соединим все динамики последовательно. Что получим в результате?

Так как при последовательном соединении сопротивление динамиков складывается, то в результате мы получим составной динамик с сопротивлением 32 ома! Понятно, что такая схема соединения не подойдёт. К слову сказать, такое же сопротивление (32 Ω) имеет капсюль наушников – в народе обзываемых «затычками».

Если мы подключим такой составной динамик на 32 Ω к 8-ми омному выходу нашего усилителя, то из-за высокого сопротивления ток через динамики пойдёт маленький. Динамики будут звучать очень тихо. Эффективного согласования усилителя и нагрузки (динамиков) не получится.

Параллельное соединение динамиков.

Теперь давайте соединим все динамики параллельно – может на этот раз получится?

При параллельном соединении общее сопротивление считается вот по такой мудрёной формуле.

Параллельное и последовательное соединение динамиков (смешанное соединение).

Ну, а если применить смешанное соединение, то получим вот что.

При последовательном соединении динамиков, сопротивление их складывается, получаем 2 плеча по 16 Ω. Далее сопротивление считаем по упрощённой формуле, так как у нас всего 2 плеча, включенных параллельно.

При соединении динамиков не забываем об их синфазном включении.

Источник

Лада 2110 Чирибас › Бортжурнал › Последовательно и параллельно подключение динамиков

Хорошо, если у установщика есть возможность применить схему поканального усиления. Однако в большинстве случаев это считается непозволительной роскошью, и в процессе инсталляции аудиосистемы в девяти случаях из десяти возникает потребность нагрузить, к примеру, двухканальный аппарат четырьмя динамиками или четырехканальный — восемью. Собственно, страшного в этом ничего нет. Важно только держать в памяти несколько основных способов соединения громкоговорителей. Даже не несколько, а всего-то два: последовательный и параллельный. Третий — последовательно-параллельный — производная из двух перечисленных. Другими словами, если у вас имеется больше одного динамика на канал усиления и вы знаете с какими нагрузками может справиться аппарат, то выбрать одну, наиболее приемлемую схему из трех возможных не так уж и сложно.

Последовательное соединение динамиков

Понятно, что когда драйверы соединены в последовательную цепочку, возрастает сопротивление нагрузки. Также понятно, что с увеличением количества звеньев оно растет. Обычно потребность увеличения сопротивления возникает для снижения выходных показателей акустики. В частности, при установке тыловой подзвучки или динамика центрального канала, которые в основном выполняют вспомогательную роль, и значительных мощностей от усилителя им не требуется. В принципе последовательно можно соединить сколько угодно динамиков, однако их общее сопротивление не должно превышать 16 Ом: усилителей, работающих с более высокими нагрузками, немного.

Читайте также:  Как подключить фронтальные usb к материнской плате

На рисунке 1 показано, каким образом две динамические головки включаются в последовательную цепочку. Положительный выходной разъем канала усилителя соединяется с плюсовой клеммой динамика А, а «минус» того же драйвера — с «плюсом» динамика В. После чего минусовая клемма динамика В подключается к отрицательному выходу того же канала усиления. По той же схеме строится и второй канал.

Это два динамика. Если требуется последовательно соединить, скажем, четыре громкоговорителя, то метод аналогичный. «Минус» динамика В вместо того, чтобы подключаться к выходу усилителя, соединяется с «плюсом» С. Дальше от минусовой клеммы C бросается провод на «плюс» D, а уже от «минуса» D происходит соединение с отрицательным выходным разъемом усилителя.

Вычисление эквивалентного сопротивления нагрузке канала усиления, на который нагружена цепочка последовательно соединенных динамиков, производится простым сложением по следующей формуле: Zt = Za + Zb, где Zt — эквивалентное сопротивление нагрузке, а Za и Zb соответственно сопротивление динамиков А и В. К примеру, имеется у вас четыре 12-дюймовых сабвуферных головки сопротивлением в 4 ома и один-единственный стереоусилитель 2 х 100 Вт, не терпящий низкоомных (2 Ом и меньше) нагрузок. В этом случае последовательное соединение НЧ-динамиков — единственно возможный вариант. Каждый канал усиления при этом обслуживает пару головок с общим сопротивлением 8 Ом, что легко вписывается в указанные выше 16-омные рамки. Тогда как параллельное включение динамиков (о нем позже) приведет к недопустимому (меньше 2 Ом) снижению сопротивления нагрузки обоих каналов и в результате выходу из строя усилителя.

Когда к одному каналу усиления последовательно подключается более одного динамика, это неизбежно отражается на выходной мощности. Вернемся к примеру с двумя соединенными последовательно 12-дюймовыми головками и одним 200-ваттным стереоусилителем, минимальное сопротивление нагрузки которого 4 Ом. Чтобы выяснить, сколько ватт при таких условиях сможет отдать динамикам усилитель, нужно решить еще одно несложное уравнение: Po = Pr x (Zr/Zt), где Po — подводимая мощность, Pr — измеренная мощность усилителя, Zr — сопротивление нагрузке, при котором проводились измерения реальной мощности усилителя, Zt — суммарное сопротивление динамиков, нагруженных на данный канал. В нашем случае получается: Po = 100 x (4/8). То есть 50 ватт. Динамиков у нас два, поэтому «полтинник» делится на два. В итоге каждая головка получит по 25 ватт.

Параллельное соединение динамиков

Здесь все в точности до наоборот: при параллельном соединении сопротивление нагрузке падает пропорционально количеству динамиков. Соответственно вырастает выходная мощность. Число громкоговорителей ограничено способностью усилителя работать на низких нагрузках и мощностными пределами самих динамиков, включенных параллельно. В большинстве случаев усилители вполне справляются с нагрузками в 2 ома, реже в 1 ом. Существуют аппараты, которым по зубам и 0,5 ома, но это уже действительно большая редкость. Что касается современных громкоговорителей, то здесь разброс мощностных параметров от десятков до сотен ватт.

Рисунок 2 демонстрирует, как подключить пару драйверов в параллель. Провод от плюсового выходного разъема соединяется с положительными клеммами динамиков А и В (проще всего соединить сначала выход усилителя с «плюсом» динамика А, а затем уже от него тянуть провод к динамику В). По той же схеме соединяются минусовой вывод усилителя с «минусами» обоих динамиков.

Вычисление эквивалентного сопротивления нагрузке канала усиления при параллельном соединении динамиков несколько сложнее. Формула такая: Zt = (Za x Zb) / (Za + Zb), где Zt — эквивалентное сопротивление нагрузке, a Za и Zb — сопротивление динамиков.

Читайте также:  Как подключить bluetooth speakers к автомагнитоле

Теперь представим, что на низкочастотное звено в системе отводится опять-таки 2-канальный аппарат (2 х 100 Вт на нагрузку 4 Ом), но стабильно работающий при 2 омах. Включение двух 4-омных сабвуферных головок в параллель позволит значительно увеличить выходную мощность, поскольку сопротивление нагрузке канала усиления сократиться вдвое. По нашей формуле получаем: Zt = (4 * 4) / (4 + 4). В результате имеем 2 Ом, что при условии хорошего запаса по току у усилителя даст 4-кратный прирост мощности на канал: Po = 100 x (4/2). Или 200 ватт на канал вместо 50, полученных при последовательном соединении динамиков.

Последовательно-параллельное соединение динамиков

Обычно эта схема применяется для увеличения количества динамиков на борту транспортного средства с тем, чтобы добиться повышения суммарной мощности аудиосистемы при сохранении адекватного сопротивления нагрузке. То есть на один канал усиления можно задействовать сколько угодно динамиков, если их суммарное сопротивление находится в уже обозначенных нами пределах от 2 до 16 Ом.

Подключение, к примеру, 4 динамиков по этому способу производится следующим образом. Кабель от положительного выходного разъема усилителя соединяется с плюсовыми клеммами динамиков А и С. Затем «минуса» A и C подключаются к «плюсам» громкоговорителей B и D соответственно. Наконец, кабель от отрицательного выхода усилителя соединяется с минусовыми клеммами динамиков B и D.

Для вычисления суммарного сопротивления нагрузке канала усиления, который работает с четырьмя головками, соединенными по комбинаторному способу, применяется следующая формула: Zt = (Zab x Zcd) / (Zab x Zcd), где Zab — суммарное сопротивление динамиков А и В, а Zcd — суммарное сопротивление динамиков C и D (между собой они соединены последовательно, поэтому сопротивление суммируется).

Возьмем все тот же пример с 2-канальным усилителем, стабильно функционирующим при 2 омах. Только на этот раз два 4-омных сабвуфера, включенных параллельно, нас уже не устраивают, и мы хотим подключить к одному каналу усиления 4 НЧ-головки (тоже 4-омные). Для этого нам нужно знать, выдержит ли аппарат такую нагрузку. При последовательном соединении суммарное сопротивление будет равно 16 Ом, что никого не устраивает. При параллельном — 1 Ом, что уже не вписывается в параметры усилителя. Остается последовательно-параллельная схема. Простые подсчеты показывают, что в нашем случае один канал усиления будет нагружен стандартными 4 омами, раскачивая при этом сразу четыре саба. Поскольку 4 Ом — нагрузка стандартная для любого автомобильного усилителя мощности, то никаких потерь и приростов мощностных показателей в данном случае не произойдет. В нашем случае — это 100 ватт на канал, поровну поделенные на четыре 4-омных динамика.

Подводим итоги. Главное при построении подобных схем — не переусердствовать. Прежде всего в том, что касается минимальной нагрузки усилителя. Большинство современных аппаратов вполне справляются с 2-омными нагрузками. Однако это совсем не значит, что они будут работать и при 1 оме. Кроме того, на низких нагрузках снижается способность усилителя контролировать движение диффузора динамика, что чаще всего результируется в «размытом» басе.

Все три приведенных выше примера касались исключительно низкочастотного звена аудиокомплекса. С другой стороны, теоретически на одном двухканальном аппарате можно построить всю акустическую систему в автомобиле с мид-басами, среднечастотниками и твитерами. То есть с динамиками, играющими в разных областях частотного спектра. Следовательно придется задействовать пассивные кроссоверы. Здесь важно помнить, что их элементы — конденсаторы и индуктивности — должны быть согласованы с эквивалентным сопротивлением нагрузке данного канала усиления. Кроме того, фильтры сами привносят сопротивление. При этом чем дальше сигнал от полосы пропускания фильтров, тем больше сопротивление.
