Как правильно установить тормозной диск

Инструкция по монтажу (установке) тормозной системы High Performance Brakes.

Большинство проблем в тормозной системе возникает по причине ее неправильной установки или приработки. Ниже мы приведем подробное описание по монтажу тормозной системы HPB. Прочитав ее, вы сможете избежать наиболее распространённых ошибок и избавите себя от лишних проблем. Отказ от прочтения и понимания инструкции может привести к поломке вашей новой тормозной системы!

Опись вскрытия упаковки (коробки)

Каждый комплект тормозной Системы High Performance Brakes содержит:

!Внимание! В случае незначительного несоответствия технических параметров деталей монтажного комплекта при установке Товара на автомобиль Покупателя, Продавец обязуется заменить эти детали в 10 дневный срок, после получения письменного уведомления о несоответствии и данными на замену от специалистов по установке!

Демонтаж оригинальной тормозной системы.

(1) Открутите тормозной суппорт от кулака, не откручивая тормозной шланг;
(2) Зафиксируйте суппорт так, чтобы он не висел на тормозном шланге – это может повредить его;
(3) Снимите тормозной диск со ступицы и проведите предварительную чистку ступицы от ржавчины и грязи металлической щеткой.

Перед началом установки тормозной системы, пожалуйста, убедитесь, что следующие запчасти совместимы с вашим автомобилем. Затем:
(1) Оденьте диск на ступицу, проверьте на совместимость;
(2) Зафиксируйте скобы суппорта болтами к поворотному кулаку, проверьте – совместимы ли размеры болтов, отверстия крепежа и поворотного кулака;
(3) Проверьте длину тормозного шланга, новый тормозной шланг не должен быть короче оригинального.

Примечания по технике безопасности.

Ненадлежащее обращение с транспортным средством в процессе ремонта и обслуживания, например – подъём на опоре для домкрата, пандусе или другом механическом устройстве, может привести к серьёзным телесным повреждениям и даже смерти. Поэтому, установка этого продукта должна производиться на СТО, квалифицированным и опытным механиком, использующим специальное оборудование.

Порядок установки тормозной сиcтемы HPB.

После предварительной примерки тормозной системы, приступаем к ее окончательной установке на автомобиль:

(1) Произведите тщательную очистку ступицы от ржавчины металлической щеткой;

! Внимание. Если на ступице присутствует рыхлая ржавчина – обязательно удалите ее преобразователем ржавчины и металлической щеткой. Если этого не сделать – тормозной диск будет неровно прилегать к ступице, что вызовет биение тормозного диска.

(2) Выполните пробную установку скобы суппорта, тормозного диска и суппорта с колодками. Без использования смазок и фиксатора резьбы! Убедитесь, что суппорт правильно отцентрован относительно тормозного диска. При необходимости – используйте проставочные шайбы из комплекта тормозной системы. Установите колесный диск, убедитесь, что зазор между ободом, спицами диска и тормозного суппорта – минимум 2 мм! Если все отцентровано верно, и колесный диск встает с необходимыми зазорами – можно приступать к окончательной сборке системы;

(3) Установите переходную скобу суппорта с использованием фиксатора резьбы;

(4) Перед установкой колодок в суппорт – необходимо нанести высокотемпературные смазки в места, где детали имеют возможность взаимного перемещения. Наносим смазку на направляющие колодок в суппорте и скользящие по ним поверхности тормозных колодок. Если используется тип колодки с накладкой – снимаем её и наносим тонкий слой смазки на обе стороны. Наносим смазку: на внутреннюю поверхность распорных втулок, на поверхность прижимной пластины со стороны колодок, на болты фиксации пластины по всей длине.

Теперь можно собрать все детали.

! Внимание. Запрещается для обработки тормозного механизма использовать любые другие смазки, кроме специальных – медных или алюминиевых высокотемпературных смазок. Использование неподходящих смазок, или сборка без смазки – может вызвать появление скрипящих звуков, подклинивание колодки, с последующим неравномерным износом. Отсутствие консервирующей смазки на крепеже – может привести к его коррозии и невозможности разборки при следующем обслуживании. Категорически запрещается наносить смазки на рабочую поверхность тормозной колодки, любые другие части суппорта, кроме направляющих.

Для крашеных глянцевых суппортов так же рекомендуем нанести смазку под направляющие колодок в суппорте.

(5) Установите и зафиксируйте тормозной диск.

! Внимание. Установка тормозного диска осуществляется направленной вентиляцией внутренних каналов тормозного диска против хода вращения колес (на зад), а направление насечек и перфорация диска, при этом должно быть по ходу вращения колес (вперед).

(6) Произведите очистку тормозных дисков от антикоррозийного состава. Для очистки можно применять очиститель тормозных систем или обезжириватель;

! Внимание. Допускается использование только специальных очистителей тормозов на спиртовой основе. Категорически запрещается использовать для очистки нефтепродукты (керосин, бензин, растворители и др.). Попадание нефтепродуктов на уплотнения суппорта может вызвать выход тормозной системы из строя.

(7) Установите тормозные суппорты прокачными штуцерами вверх. Также убедитесь, что суппорт правильно ориентирован по отношению к тормозному диску и направление его вращения соответствует стрелке на специальном стикере!

! Внимание. Не удаляйте этот стикер для сохранения гарантии!

При креплении суппорта к скобе суппорта – используйте фиксатор резьбы. Произведите проверку затяжки тормозных трубок;

(8) Установите и закрепите тормозные шланги так, чтобы они не перегибались и не терлись об элементы подвески, кузов и колесо;

(9) Прокачайте тормозную систему через внутренний и внешний штуцер;

! Внимание. Прокачку тормозной системы производить строго со всеми рекомендациями завода изготовителя.

(10) После прокачки тормозной системы удалите остатки тормозной жидкости с суппорта с помощью воды;

! Внимание. В случае невыполнения данной рекомендации – возможно вспучивание лакокрасочного покрытия, что приведет к его облезанию. Данные дефект не покрывается гарантией.

(11) После установки колесных дисков, еще раз проверьте зазор между ободом, спицами диска и тормозного суппорта. Минимальный допустимый зазор должен составлять – 2 мм!

Крутящий момент затяжки болтов.

Твердость наших винтов находится в классе 12,9, что является самым высоким качеством сплава стали винта. Однако, если крутящий момент неправильный, может повредиться изделие (товар) или ваш автомобиль. Пожалуйста, затяните винты в соответствии с рекомендуемым крутящим моментом.

Размеры винтов	Крутящий момент
(Диаметральный шаг)	Н.м	Кг-м	Кг-см	Фунт-дюйм
M5 * P0.8	9.8	1	100	87
M6 * P1.0	16	1.6	163	141
M8 * P1.25	41	4.2	418	362
M10 * P1.25	80	8.2	816	707
M12 * P1.5	139	14.2	1418	1229
M14 * P1.5	223	22.7	2276	1971
M16 * P1.5	343	35	3500	3031
Клапан прокачки тормозной системы	16	1.6	163	141

Приработка дисков и колодок.

Приработка дисков и колодок имеет решающее значение для оптимальной производительности ваших новых тормозов. Когда прирабатываются новые детали, вы не только производите нагрев колодок в несколько циклов, но также наносите слой накладки на поверхность диска. Если они не приработаны должным образом – возможно образование неровностей на поверхности диска, что вызовет вибрацию. Практически во всех случаях деформированный диск является следствием неравномерного нанесения накладки.

Наши гоночные колодки шумят сильнее, чем спортивные. Спортивные колодки шумят сильнее, чем уличные. Противошумовая накладка на опорном диске колодки способствует снижению шума. Чтобы снизить шум также применяют смазку для снижения визга. В то же время, на протяжении первых 300-400 км важно, чтобы новые диски и колодки были приработаны должным образом. Пожалуйста, избегайте чрезмерного или резкого торможения, так как это может привести к перегреву и / или деформации дисков, что может серьезно повлиять на эффективность торможения и ресурс изделия.

Внимание! При тяжелых условиях приработки, когда диски и колодки сильно нагреты – не рекомендуется полная остановка. Если не дать диску остыть – накладка тормозной колодки может приложиться (прилипнуть к) на диск и вызвать его деформацию. Если вам необходимо остановиться – продолжите низкоскоростное движение для того, чтобы колодки не нагревались и не прилипали к диску.

Рекомендации по процедуре приработки.

Точная скорость не является критичной. Разгоняйтесь примерно до 100 км/ч и начинайте цикл торможений. По мере снижения до 10-15 км/ч – необязательно следить за спидометром. Смотрите на дорогу и старайтесь приравниваться к той скорости, которая была в конце каждого цикла. Не допускайте полной остановки – материал колодки немедленно прилипнет к тормозному диску, что может привести к появлению ВИБРАЦИИ!

Есть несколько показателей, за которыми нужно следить во время приработки тормозов:

После завершения цикла приработки, на диске появится оттенок голубого цвета со светло-серой пленкой на поверхности. Синий оттенок свидетельствует о том, что диск достиг надлежащей температуры приработки, а серая пленка – материал колодки. Это нормально!

После окончательной остановки, ведите авто не прибегая к торможению для того, чтобы позволить системе остыть. В идеале тормоза должны иметь возможность охладиться до уличной температуры перед повторным использованием.

Как видите – цикл включает в себя серию остановок, с последующим охлаждением. После завершения первого цикла приработки, тормоза ещё не будут работать с полной нагрузкой. Как правило, необходим второй, а то и третий цикл – прежде чем тормоза действительно приработаются (будут обкатаны).

Внимание:

Источник

Subaru Legacy 3.0 на палке 🙂 › Бортжурнал › Тормозные диски с насечками, Как поставить?

Итак нарезал на новые брембовские диски насечки.

И теперь третий день не могу определиться как их поставить!

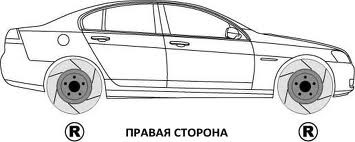

Собственно вопрос такой. Как правильно? на картине №1, или на картинке №2?

В гугле однозначного решения не нашел, разные производители используют как первый вариант установки, так и второй.
Так же в умном тырнете вычитал, что вариант 1 для умеренной езды, а вариант 2 для более агрессивной езды,

З.Ы это третий мой комплект тормозов с насечками, первых два раза ставил вариант 1.
Стоит ли попробывать наоборот? или вообще пофиг?
З.Ы.Ы если имеет значение, суппорт стоит со стороны двери.

Subaru Legacy 2006, двигатель бензиновый 3.0 л., 245 л. с., полный привод, механическая коробка передач — тюнинг

Машины в продаже

Subaru Legacy, 2004

Subaru Legacy, 2008

Subaru Legacy, 1996

Subaru Legacy, 2006

Комментарии 97

Так в итоге как ставить?

1 вариант. От к центру к диску должна грязь и воздух выхрдить

1.Насечки нужны чтобы зацеп колодки и диска в месте насечки был максимально-возможным.Суть этих дисков-грызть нещадно колодки, но останавливать машину (Эффект терки.)
2.Ставить можно как душе угодно, НО если поставить насечки по возрастающей, будет лучше.-Почему?-Потому что абразивная пыль, остающаяся от колодок в насечках будет отводиться НАРУЖУ (на улицу).
При установке насечками вниз(по убывающей), соответственно, абразивная пыль будет собираться к основанию тормозного диска (Ступица) и может препятствовать нормальной работе тормозов в дальнейшем.

1. Единственный смысл насечек — отвод газа из пятна контакта. Но главное — понты.
2. Пылью покрывается всё равномерно.

ахахахахх! Главное — понты! ахах тонко) ахах

ну колодки с дырками это чуть другая тема, не раз видел трещины на таких дисках, как Вы и говорите, скорее всего от перепадов температуры, таких как лужи и т.д.
Как на счет дисков и с дырками и насечками одновременно? :)))

вот что гугля говорит по этому поводу:
Тормозные диски с насечками

Имеют более продолжительный ресурс эксплуатации в сравнении с гладкими дисками. Насечки на диске позволяют эффективно удалять газы и продукты распада тормозных колодок, что способствует созданию более качественного пятна контакта колодка-диск по сравнению со штатными дисками без проточек.

от нагрева трущихся поверхностей

Вот смотрите нас нужна идеальная поверхность для эффективного торможения а вы её режете ))) все это баловство ни каких газов под трущимися поверхностями нет и отводить их ненадо, есть пар которых является следствием нагрева окружающего воздуха при контакте с нагретой поверхностью — все это работает на больших скоростях и серьезных машинах

допустим это все верно. Вопрос. Зачем производитель тормозных систем, таких как Брембо, ДБА и другие именитые производители, выпускают колодки с насечками?

Вот колодки с навесками это хорошо — это маркетинг ))) я лично таких не видел ни у себя на Феррари, ни на Ламборгини ни на Бентли ни на SLS блек эдиш которыми владел и владею много лет

допустим это все верно. Вопрос. Зачем производитель тормозных систем, таких как Брембо, ДБА и другие именитые производители, выпускают колодки с насечками?

Давайте начнём с азов — с процесса трения- качения, вы его изучали в школе — газы конечно там есть но это все незначительно чтобы влиять на главный наш процесс торможения — эффективность этого процесса зависет только от материалов из которых сделаны колодки и тормозной диск и от площади соприкосновения трущихся поверхностей — кстати обратите внимание на свои задние суппорта, может это вас натолкнёт на мысли какие то — потому что тут ещё важно чтоб нас не разворачивало

сзади вентилируемые однопоршневые скобы с диском 290мм, не разворачивает 🙂
О площади пятна контакта тоже все понятно.

Мощные тормоза тоже нельзя ставить — тогда колесо будет клинить и машина будет терять траекторию — видите сколько проблем ))) вообще надо хороший метал и правильный фрикционный материал на колодках и конечно же умение

почему клинить? АБС то есть…

хорошо, без АБС. Тогда эффективность торможения, будет больше зависеть не от тормозов, а от зацепа, то есть от ската и пятна контакта с дорогой.

Ну давайте только тормозную систему обсуждать без шин и типов авто

Источник
