Давно хотел купить себе растяжку передних стоек …и Я ЕЕ КУПИЛ!
Вобщем искал растяжку передних стоект с доп.опорой, но так и не нашел ладно купил обычную растяжку с регулировкой » Тюнинг Авто» Ваз 2108-2112. Сразу поехал устанавливать, с установкой особых проблем не возникло за исключением, что теперь немного затруднительно открыть крышку бачка тормозной жидкости, но это не страшно.После установки сразу решил проехаться, испытать как оно будет …Честно особых изменений не ощутил только вот кочки как то мягче чтоли стали передаваться или всетаки самовнушение, ладно покатаемся посмотрим!
Как правило распорка крепится теми же самыми болтами что и опора стойки. Прежде всего хотелось бы начать с элементарной физики, может быть конечно после этих строк и не стоит продолжать более подробный экскурс скептической оценкой по поводу установке данного оборудования так как рецензия будет соответствующей, но все же.
Наиболее жесткой будет та конструкция в которой нагружаемые точки ее (силовые) имеют минимальное перемещение и способность к нему при условии приложения к ним сил. После этого заключения пожалуй уже можно сделать первые выводы по поводу устанавливать или нет растяжку (распорку) между передних стоек автомобиля. Скажем так, вы ничего не потеряете это минимум, но жесткость передка автомобиля будет выше. Теперь постараемся разобраться в плюсах и минусах приобретения распорки.
Плюсы установки растяжки (распорки):
1. Повышенная жесткость кузова.
2. Улучшенная управляемость.
Минусы после установки растяжки (распорки):
1. Увод двух стоек одновременно в случае ДТП.
2. Некая стоимость самой распорки.
Установка растяжки или так называемой распорки занимает минимум усилий и доработок. Единственное что нужно учитывать это то что растяжка, распорка должна быть приобретена применимо относительно Вашей модели автомобиля.
Процедура установки растяжки следующая:
1. Открутить гайки на болтах опор стоек в подкапотном пространстве.
2. Установить растяжку. Отверстия рапорки могут немного не сойтись с болтами, в этом случе если у вас регулируемая распорка, отрегулируйте ее. Если распорка не регулируется, то придется подогнать отверстия на ней к болтам на опоре передних стоек.
3. Болты завернуть обратно на свои места.
Источник
YURRaVS › Блог › Все про распорки кузова. Опыт установки. + Полезное видео.
Для чего нужны распорки, проставки и опоры.
В данной статье мы расскажем про распорки, растяжки, проставки и дополнительные опоры мотора — что это такое и для чего они нужны.
🔎 Распорка передних стоек
Самая популярная у автомобилистов железка. В широкие народные массы попала из «большого спорта». Устанавливается между верхними опорами стоек кузова, соединяя так называемые «стаканы», лишая кузов степени свободы в этом направлении. Основное предназначение — увеличить угловую жесткость кузова и улучшить управляемость. Зачем это нужно?
Дело в том, что кузов автомобиля, например «десятки», по тем или иным причинам не обладает достаточной для «активной» езды жесткостью со всеми вытекающими последствиями, одно из которых — немного «вялый» руль. Правда, обнаружить эту вялость рядовому водителю затруднительно в силу тех обстоятельств, что не часто приходится управлять машиной на предельных режимах. Это подвластно лишь «корифеям» экстремального вождения.
В последнее время получили распространение универсальные распорки, подходящие автомобилям «восьмого» и «десятого» семейств независимо от системы питания. Еще бывают распорки регулируемые и нерегулируемые.
Нерегулируемая распорка при своем производстве сваривается в кондукторе, с четко определенными геометрическими размерами отверстий для крепления, соответствующими чертежам. Если решение об установке распорки вами уже принято, то лучше всего приобрести именно такую.
Регулируемая распорка рекомендуется к применению на авто с нарушенной геометрией. Для машин с шестнадцатиклапанным двигателем существует специальная растяжка в комплекте с дополнительной опорой, заменяющей правую верхнюю опору двигателя. В этом случае вибрации двигателя передаются на кузов через растяжку, что способствуют повышению комфорта езды.
Установить распорку можно за считанные минуты, открутив шесть гаек, но соблюдая определенные правила. Прежде всего, необходимо поставить автомобиль на ровной площадке без уклонов. Распорка должна свободно надеться на шпильки верхних опор стоек. Если отверстия не надеваются на шпильки и несовпадение всего 1-2 мм, то необходимо потянуть кузов автомобиля в нужную сторону. Если больше, то вам нужна регулируемая распорка.
Распорка помогает устранить «уплывание» углов установки развала-схождения передних колес, если кузов автомобиля ранее деформировался в результате наезда на бордюр, кирпич или попал в ямку. Также растяжка делает управление автомобилем более «острым», что помогает при объезде внезапно возникшего препятствия.
В принципе если вы предпочитаете спокойную, ровную езду, то можно обойтись и без растяжки, однако, если вы желаете на большой скорости передвигаться по неровным дорогам, оборудовать автомобиль растяжкой имеет смысл. Это дооборудование поможет продлить жизнь кузова вашего автомобиля.
Передние стаканы автомобиля испытывают наибольшую нагрузку в движении и эта нагрузка динамическая — разгон, торможение, повороты, неровности. И именно при динамических нагрузках проявляет себя распорка передних стаканов. Как правило, брызговик и стакан закреплены снизу на лонжероне, в некоторых случаях к стакану примыкает моторный щит, но непосредственно между правым и левым стаканом нет силового элемента, поэтому в процессе движения автомобиля передние стаканы совершают микроперемещения.
Подобное смещение (схождение) стаканов — это негативное явление. Во-первых, это запаздывание реакции на руль, т.к. прежде чем автомобиль отзовется на вращение руля и совершит поворот, происходит смещение внешнего стакана под нагрузкой. Во-вторых, вместо подвески неровности отрабатывает кузов, что приводит к скрипам панелей салона, раскачиванию. Отсюда следует третье: повышенная подверженность колеям на дороге. В-четвертых, ускоренный износ кузова, следствием которого являются трещины на передних стаканах, в углах их стыковки с брызговиком и крылом, а также на стреле под крылом.
Это естественный и известный процесс, при разработке автомобиля инженеры идут на компромисс между качественным укреплением конструкции, достижением наилучшей управляемости, современными требованиями безопасности — с одной стороны, и удешевлением конструкции, производства и маркетинговой стратегией износа автомобиля к окончанию гарантийного срока — с другой стороны. Подходящим примером в этой части является Mitsubishi Outlander 3-го поколения, на котором относительно 2-го поколения устранили родную переднюю распорку, усилители под бамперами, некоторые силовые ребра кузова, элементы шумоизоляции и отделки. В связи с чем, покупатели озаботились доработкой совершенно новых автомобилей.
Распорка может быть цельной, разборной, регулируемой и интегрированной в кузов.
В последнее время на некоторых моделях действительно появился усилитель кузова, соединяющий передние стаканы между собой. В этом случае он скрыт под жабо или пластиком. Это несомненно положительно.
Распространенной является цельная нерегулируемая распорка, которая может быть установлена на стаканы которое близки к заводскому положению. Подобные распорки встречаются и в оригинальных каталогах доп.оборудования или спортивных аксессуаров автопроизводителей. Редкие автомобили оснащены распоркой изначально.
Когда речь заходит о «болезни» передних стаканов и трещинах — как признаках модели, применяется распорка с регулируемой длиной, чтобы прикрутить ее при фактическом положении стаканов. Таким образом, укрепить их, остановить смещение, и порой даже развести в сторону оригинального размера. Резьбовая регулировка с контр-гайками сохраняет жесткость распорки.
Для удобства выполнения работ под капотом распорка может быть разборной, когда средняя часть распорки откручивается от элементов на стаканах. В этом случае стоит обращать внимание на реализацию соединения, его надежность и стойкость к проскальзыванию, ослаблению.
И на закуску хочу привести личный собственный пример — того что происходит с кузовом автомобиля со временем и без распорки:
Источник
Лада 2106 › Бортжурнал › Распорки и растяжки
Долгое время у меня в голове крутилась мысль, что этот тюнинг применим к колхозу, но когда начал копать глубже, осознал, что это не просто железка для украшения подкапотного пространства. Она так же имеет практическое применение …
Пожалуй начнем по порядку …
Кузов автомобиля не цельно литой, а состоит из отдельных элементов. Какие-то элементы привариваются друг к другу, какие-то прикручиваются … Как ни крути, но в тех местах, где они крепятся у кузова «слабые места». При движении происходят микродеформации кузова, из-за чего со временем автомобиль начинает терять устойчивость на дороге. При движении по прямой это малозаметно, так что для драг рейсинга это не актуально, а вот при перестроении на больших скоростях (кольце) машина плохо управляется.
Не хочу говорить о плохом, но машину может повести настолько сильно, что Вы можете потерять управление над машиной и подвергнуть свою жизнь опасности. Именно поэтому первое, что мы видим на машине — это распорка передних стоек. Она ограничивает деформацию кузова во время кручения. Именно этот показатель очень важен, когда речь идет о точном и уверенном перестроении и прохождении связок поворотов на высоких скоростях.
При инсталляции на передние стойки, распорка должна свободно надеться на шпильки верхних опор стоек (на стаканы). Для этого необходимо открутить все видимые гайки на стакане, но соблюдая определенные правила. Прежде всего, необходимо поставить автомобиль на ровной площадке без уклонов. Если машина стоит ровно и распорка предназначена именно под Ваш автомобиль, то все оденется без особого геморроя (не забудьте оставить шайбы под распоркой), работы на 5-10 минут. Если же отверстия не надеваются на шпильки и несовпадение всего 1-2 мм, то необходимо потянуть кузов автомобиля в нужную сторону. В противном случае нужна регулируемая распорка.
Одеваем, закручиваем все гайки, любуемся и едем тестировать на трассе.
На мой взгляд, регулируемая распорка передних стоек — это не то. Жесткость кузову она конечно предаст, но не ту, которую даст цельнолитая распорка.
Ходит миф, что распорка передних стоек при лобовом ударе предотвращает смещение двигателя в салон автомобиля … Подтверждения этой легенды я так в сети и не нашел (((
Распорки бывают 2-х точечные или 3-х точечные:
2-х точечная распорка крепится на стаканах;
3-х точечная распорка устанавливается на стаканы + прикрепляется к кузову, что вынуждает делать дополнительные отверстия в кузове автомобиля для ее надежной фиксации.
Принципиальных различий к сожалению не знаю. Если найду — поделюсь.

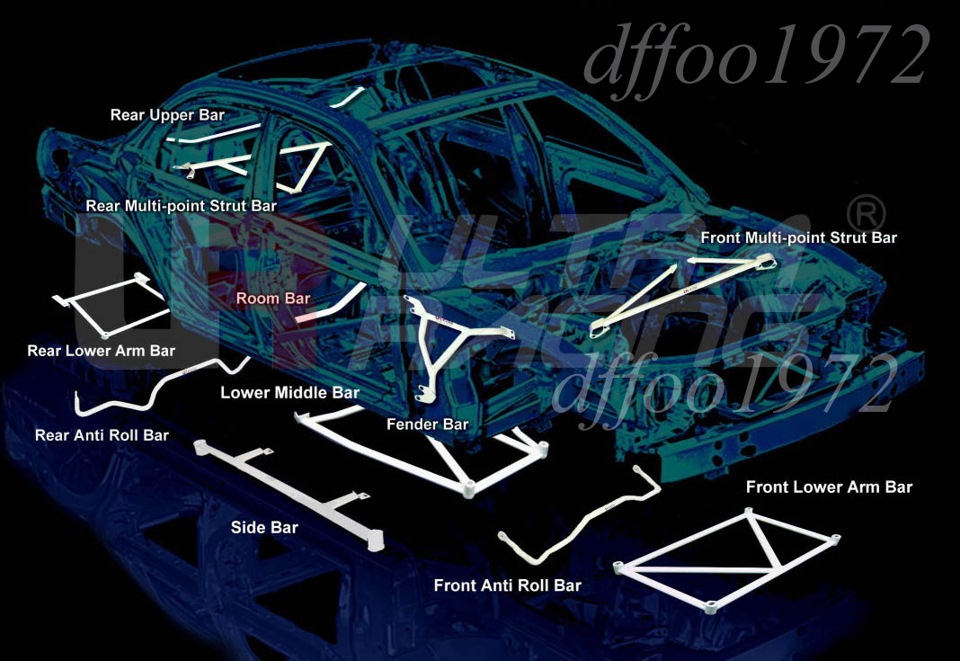

Распорки ставятся не только на передние стойки, но и на задние … Да и еще много куда. Смотрим на картинку ниже:
Так же нашел несколько анимированных изображений, которые наглядно показывают, как ведет себя автомобиль в тех или иных условиях, с распоркой и без:
Распорка передних стоек и нижних рычагов:
До:
Часть ударного воздействия передается на шасси, в результате чего основание колес и нижняя часть рычагов деформируются.
После:
При использовании растяжек передних стоек и нижних рычагов, обе стороны ударного воздействия будут нейтрализованы.
Распорка передних стоек и нижних рычагов (при повороте):
До:
Перенос веса и силы собираются на одной стороне, в результате чего уход с траектории и увеличения крена кузова.
После:
Сила распространяется по распоркам, стойки и нижние рычаги стабилизируются, что обеспечивает уверенное управление автомобилем.
Распорка-стабилизатор поперечной устойчивости:
До:
При повороте, перенос веса сделает автомобиль менее устойчивым, вызывая крен кузова и затрудняет возврат автомобиля на необходимую траекторию.
После:
Автомобиль с распоркой-стабилизатором поперечной устойчивости будет более эффективно поглощать силу инерции автомобиля на поворотах, значительно уменьшить крен кузова и обеспечит высокую стабильность в поворотах.
Боковые нижние распорки кузова автомобиля:
До:
На неровной / ухабистой дороге, шасси относительно центральной части автомобиля будут иметь различные уровни по причине переноса веса между передней и задней осью.
После:
Автомобиль с боковыми нижними распорками кузова стабилизирует перенос веса между передней и задней осью, он также может минимизировать ущерб от бокового удара.
До:
На соединение между стойкой и передним шасси воздействуют силы сопротивления, в результате чего наносится ущерб шасси.
После:
Распорка крыла распространяет воздействующие силы и укрепляет корпус автомобиля, что продлевает срок службы шасси и обеспечивает стабильную управляемость авто.
Рекомендуется для спортивных автомобилей.
Примеры использования распорок:
3-х точечная распорка передних стоек
