Nissan Teana 2.5 V6 › Бортжурнал › Установка передней камеры
Всем привет!
Давно не заглядывал свой бортжурнал. Все больше читал. Наконец то появилось время для его обновления.
С момента последней (и единственной записи) появилось некоторое количество прибуд для колхоза установки в авто. Начал потихоньку все устанавливать. Так как своего гаража нет, и катастрофически не хватает времени, то все происходит на коленке, сидя в салоне авто на какой-нибудь стоянке.
Данный пост хочу посвятить своему варианту установки передней камеры. Сразу оговорюсь, что не считаю эту вещь жизненно необходимой в авто, установил два месяца назад, за это время пользовался один или два раза. Поставил, потому что просто захотелось. Так же извиняйте, за то, что не очень много фоток. Разборку салона и соединение проводов фоткать смысла не вижу. На любые вопросы с удовольствием отвечу в комментах. И так начнем…
Для установки было куплено:

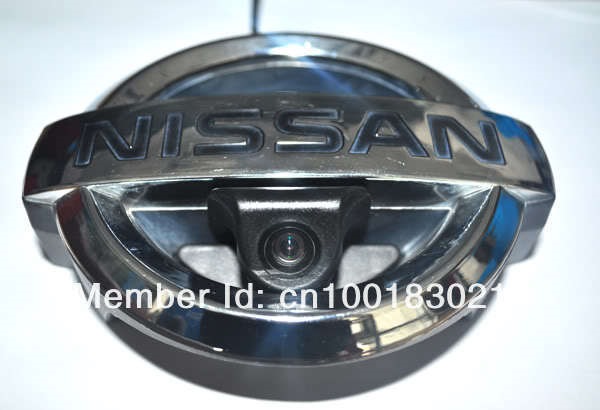

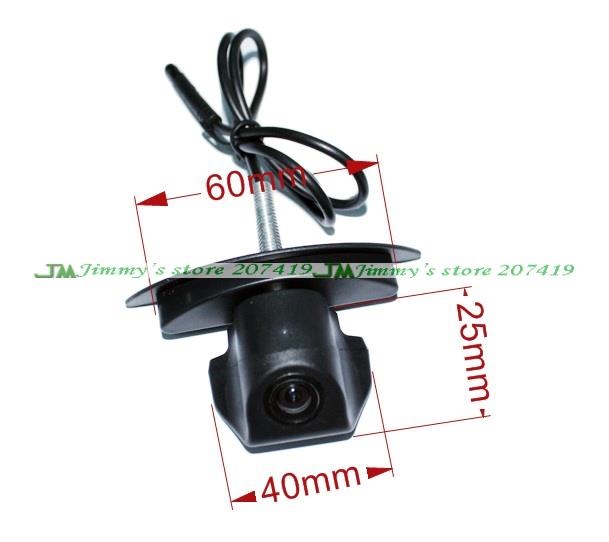

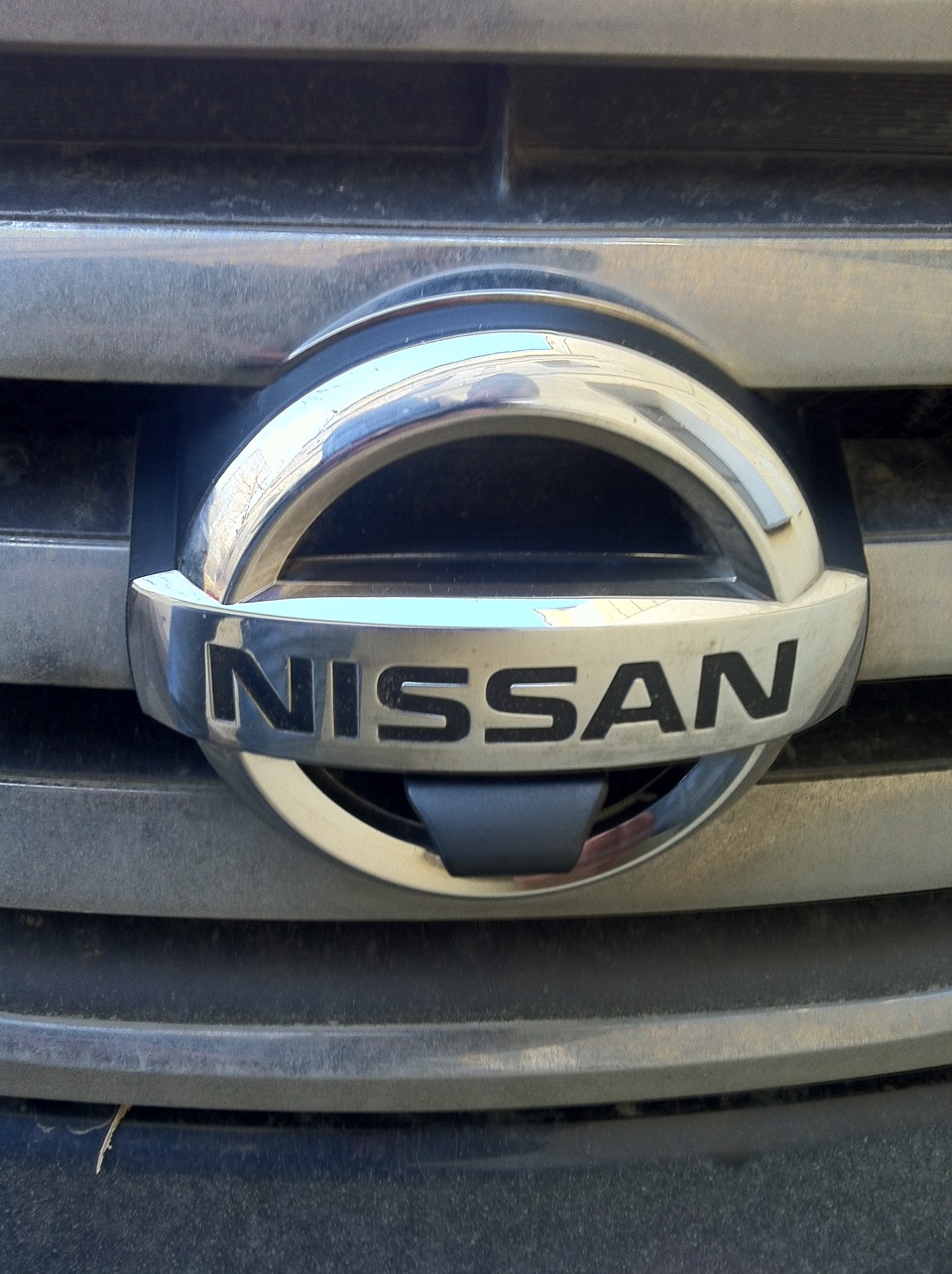

Камера в знак Nissan

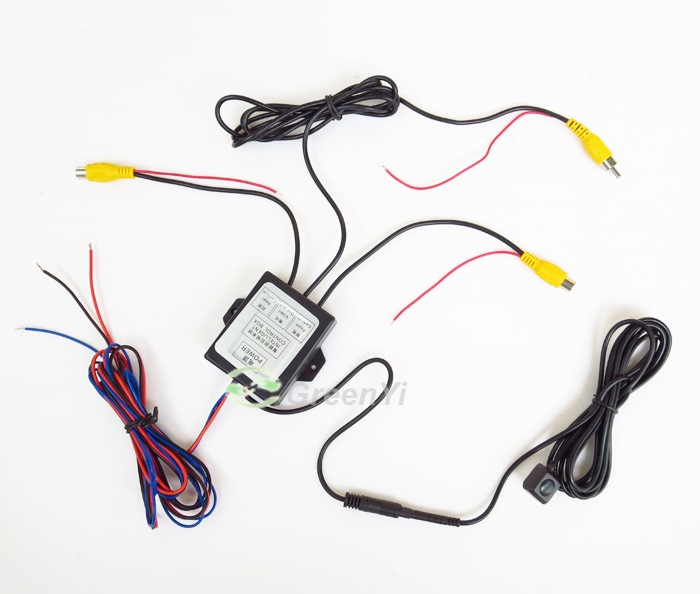

Блок переключения камер (покупался там же)

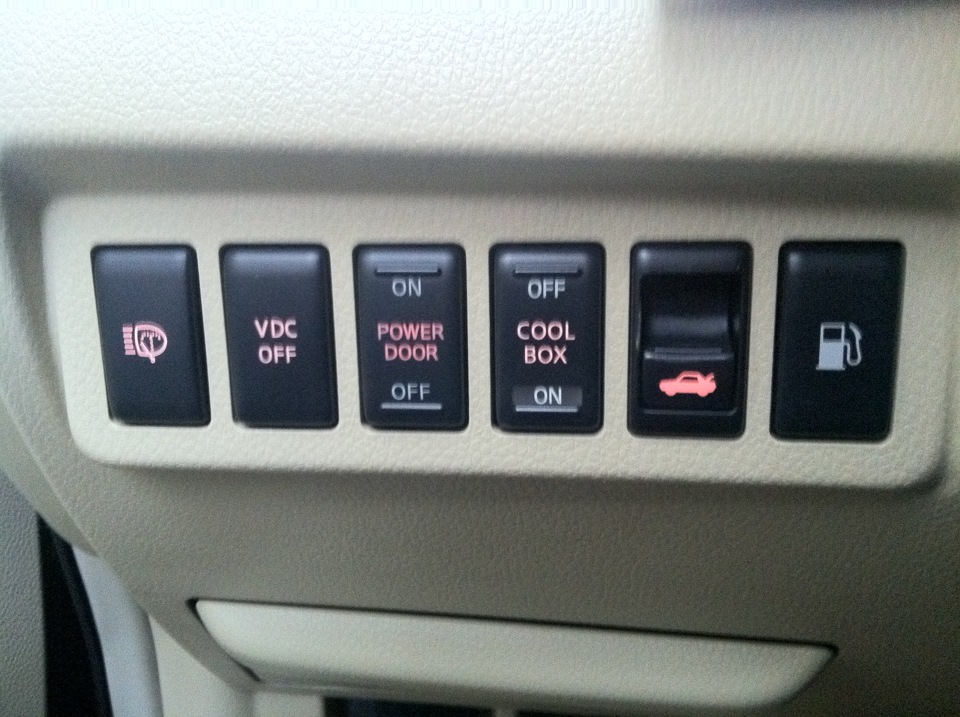

Кнопка (включения холодильника Nissan Patrol Y62 27687-1LA0A или 27687-1LA0C)
www.exist.ru/price.aspx?s…caid=26&pcode=27687-1LA0A
www.exist.ru/price.aspx?p…0E90A39C&sr=75&Cat=Nissan
Кнопка досталась от друзей. Вообще можно использовать любую кнопку, штатную / нештатную, главное чтобы она была с фиксацией.

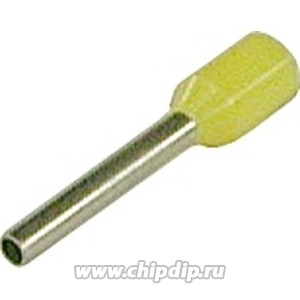

Наконечник для провода (т.к. фишки от кнопки не было)
4-х контактное реле с фишкой
Кнопка.
Так как фишки не было, то долго не мог найти подходящий вариант, для ее установки, пока не наткнулся на магазин радиодеталей и эл. компонентов. Там и были подобраны наконечники для провода под обжим. С помощью их и собрал кнопку. Порядок такой: зачищаем провод, вставляем в наконечник и обжимаем. Собранные наконечники надеваем на пины кнопки, заливаем все термоклеем и изолируем.

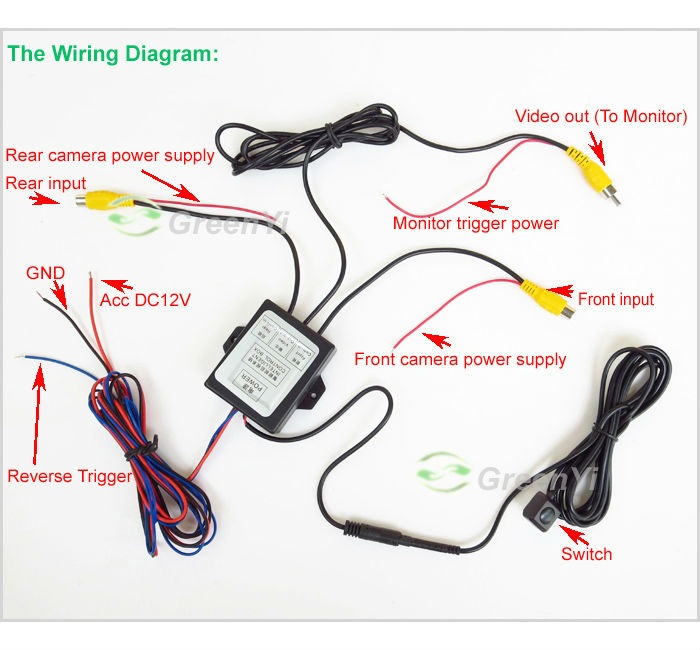

Здесь немного сложнее. По инструкции он предназначен для подключения передней и задней камер, где задняя была в приоритете. Принцип работы такой. Завел авто, питание на 15 секунд пошло на переднюю камеру и на монитор. Через 15 секунд камера выключается. При включении задней передачи, с фонарей ЗХ питание подается на триггер (управляющий провод), который включает заднюю камеру и монитор. После выключения ЗХ опять включается передняя камера на 15 секунд. Для принудительного включения/переключения камер в комплекте есть выносная кнопка.
Меня такой функционал не устраивал, так как задняя камера у меня есть, поэтому придумал свою схему подключения.

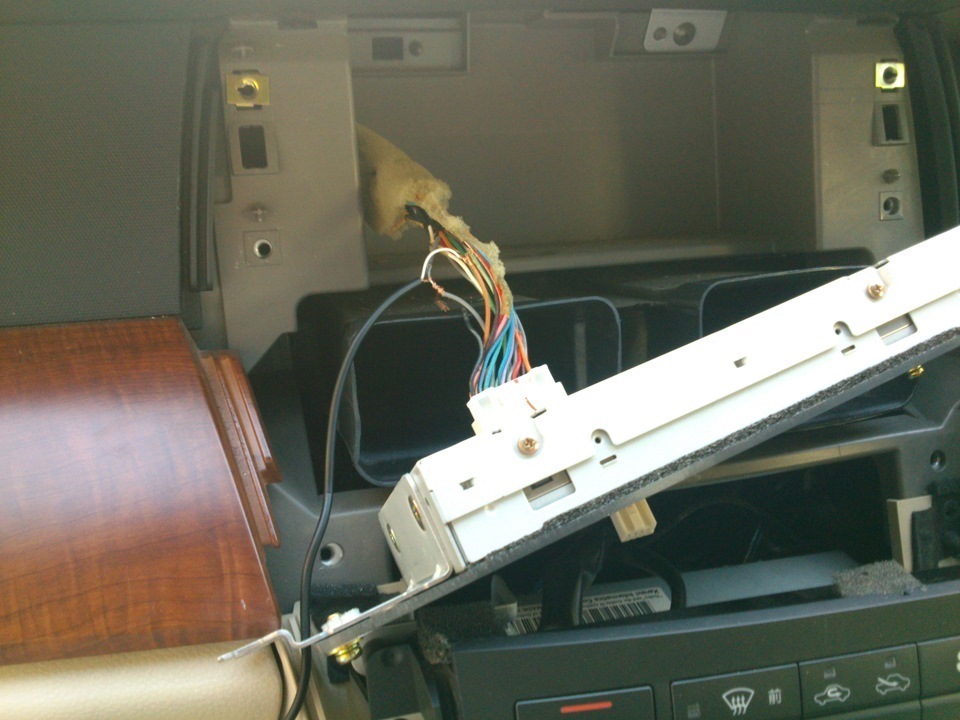

Вся конструкция была размещена в центральном тоннеле. Для этого была сняты декоративная накладка центрального тоннеля и накладка с кнопками под рулем. В видеовход для передней камеры подключил тюльпан от видеорегистратора, таким образом видео с ВР постоянно поступает на ГУ, а так как у него свое питание, то провод от блока на котором появляется +12в для включения передней камеры нам не нужен (отрезаем и изолируем). В видеовход для задней камеры подключил тюльпан от камеры переднего вида. Питание камеры подключил к проводу, на котором появляется +12в от сигнала триггера. Минусовой провод камеры зацепил под капотом. Видеовыход с блока подключил в AUX в подлокотнике.

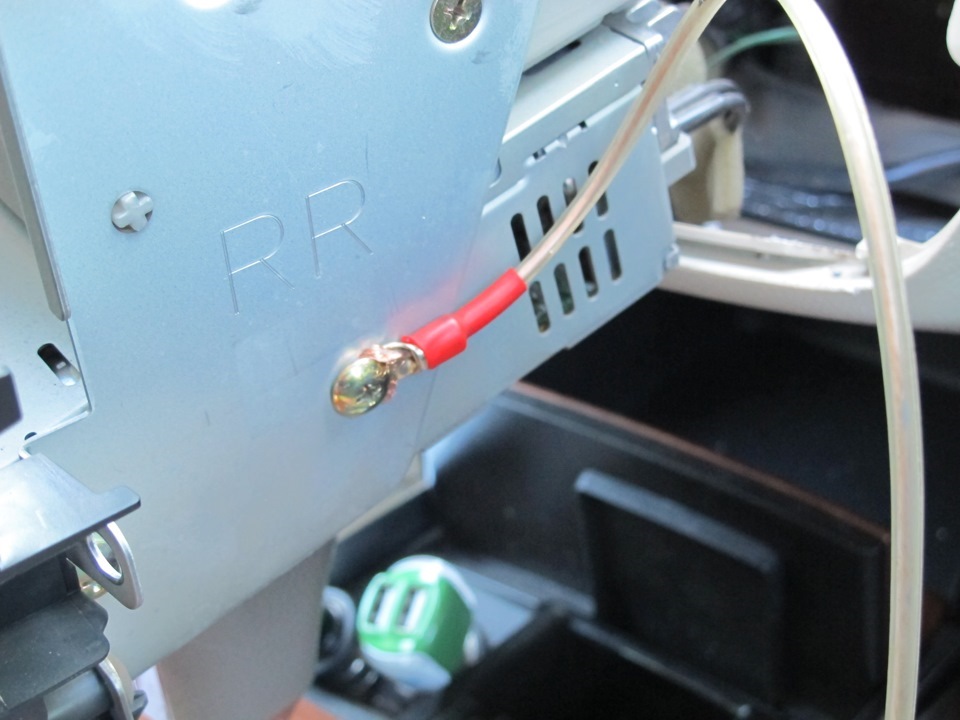

Управление триггером происходит с кнопки через реле. Реле необходимо для того, чтоб на контактах кнопки не было напряжения. Управляющий сигнал “ — ”. Провод от входящего пина кнопки зацепил на кузов (болт около блока предохранителей), выходящий из кнопки провод подключил к 85 контакту реле (катушка “ — ”), на 86 (катушка “ + ”) и 30 (силовой контакт) подключил +12в от зажигания, 87 контакт реле соединил с триггером. Таким образом при нажатии на кнопку минус уходит на катушку реле, которая активируясь, замыкает 30 и 87 контакты, передавая +12в на триггер. Подсветку кнопки взял от кнопки открытия багажника.
Камера установлена в значок решетки радиатора.

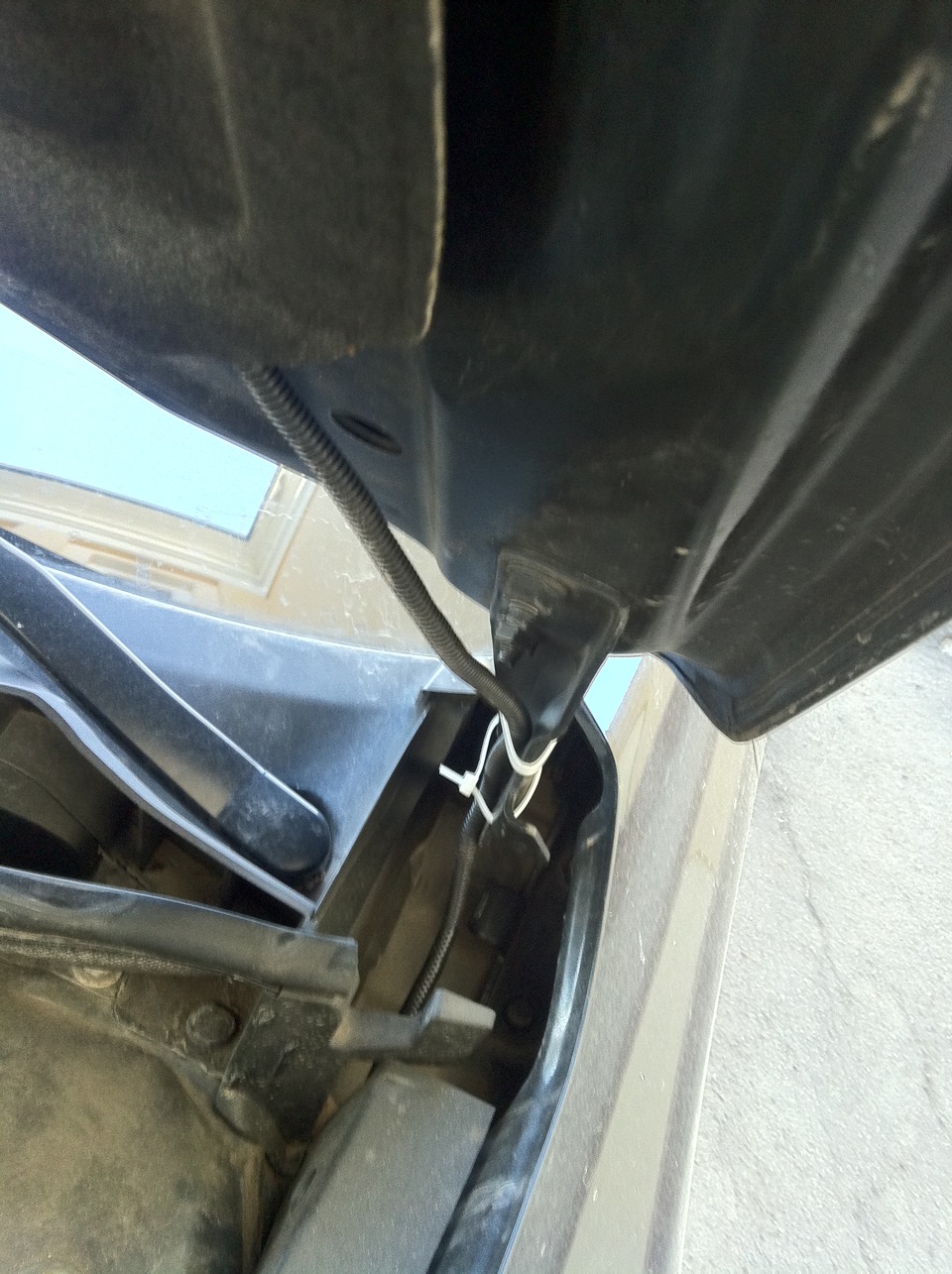

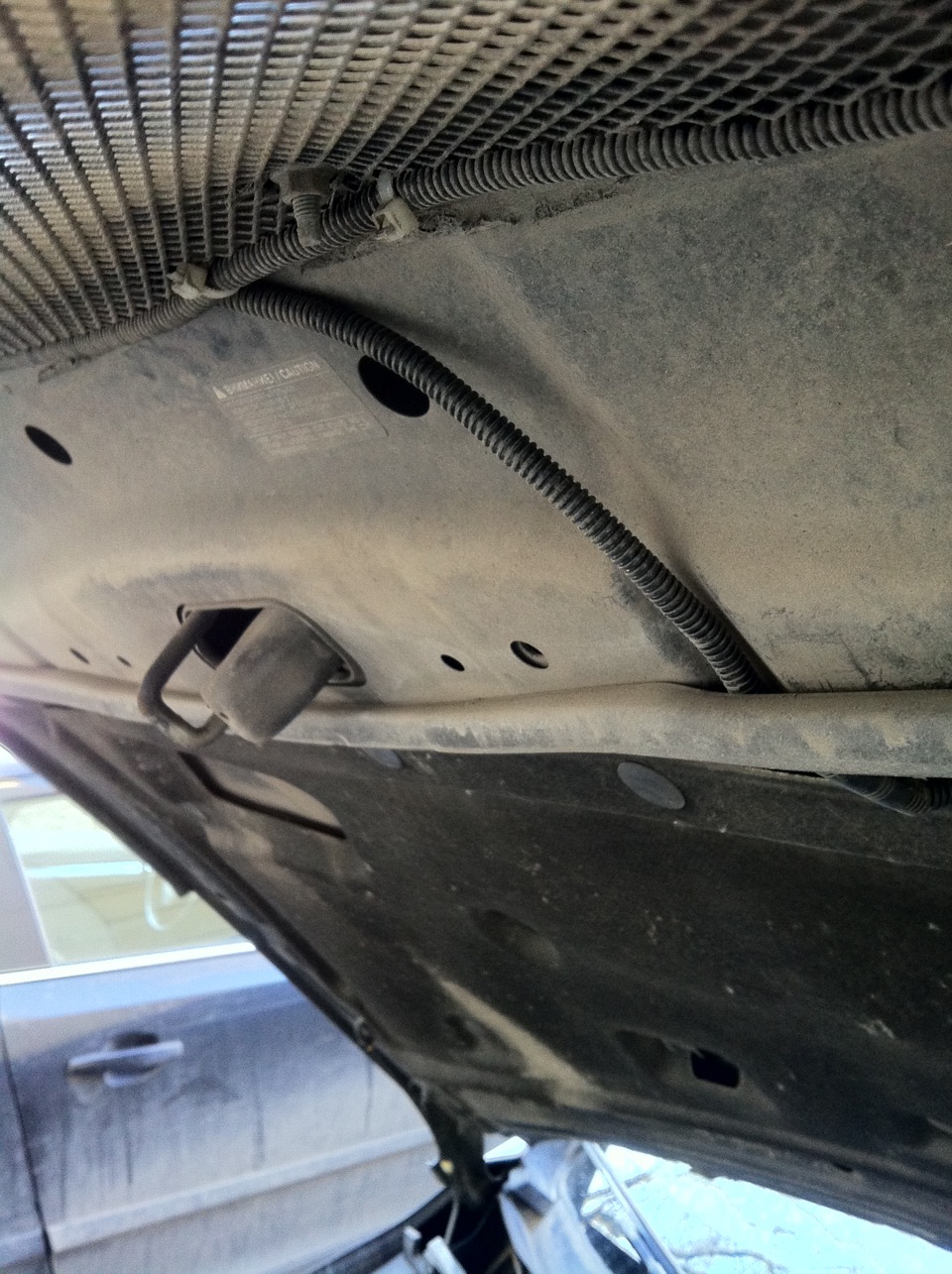

Провод одет в гофру и спрятан под обшивку капота.

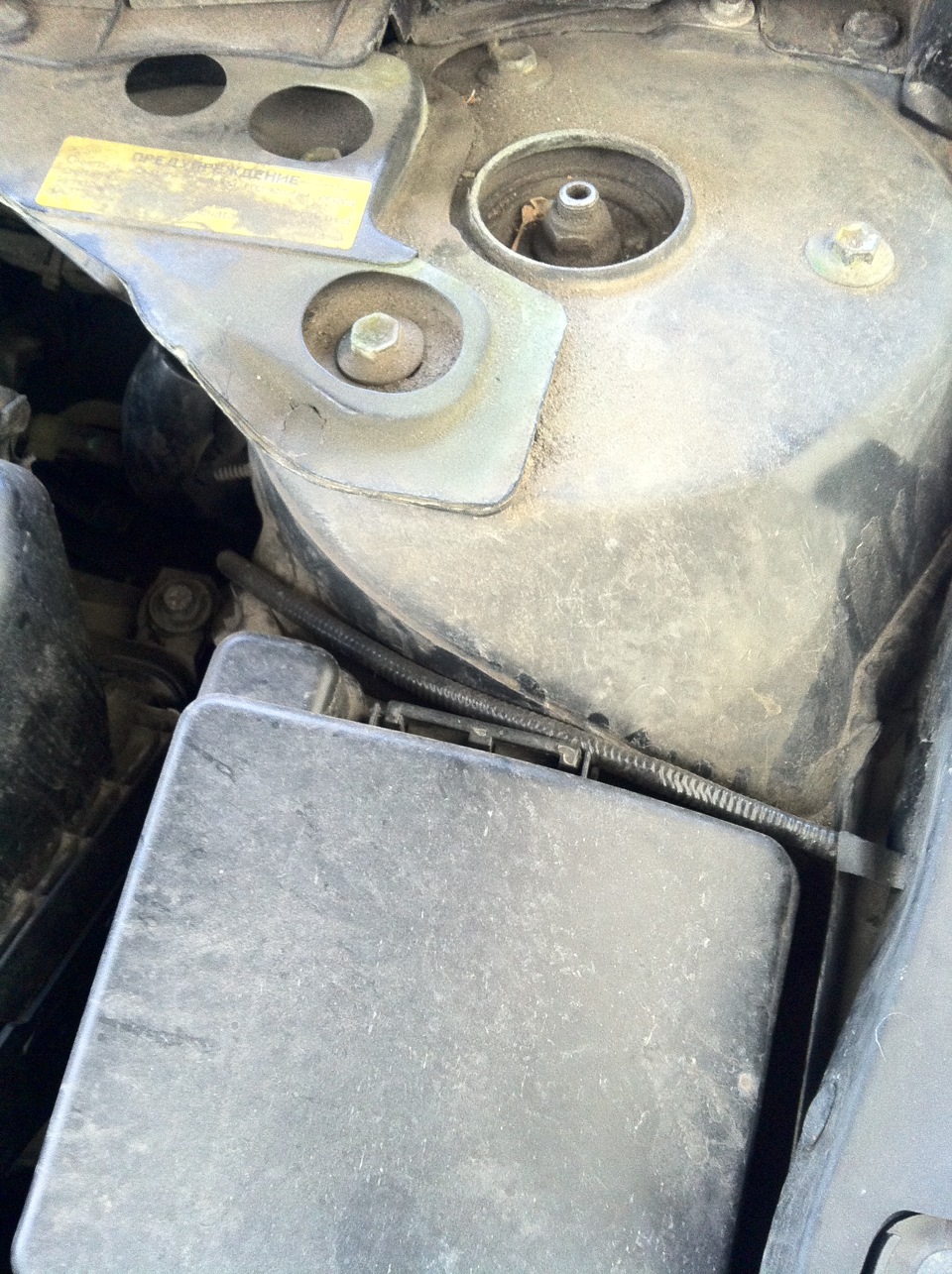

Хомутом прикреплен к левому кронштейну и заведен в моторный отсек из которого уходит в салон.
Для этого пришлось снять корпус воздушного фильтра. В салоне за педалями на моторном щите есть резиновая заглушка, через которую под капот уходит жгут проводов. С помощью толстой изогнутой проволоки, на один конец которой был прикручен наш провод, прокалываем заглушку и проталкиваем ее в моторный отсек, где ее и ловим. Все соединяем, проверяем, изолируем и укладываем в гофру. Чтоб не гремело, оборачиваем маделином. Собираем снятые элементы салона.
Что в итоге получилось:

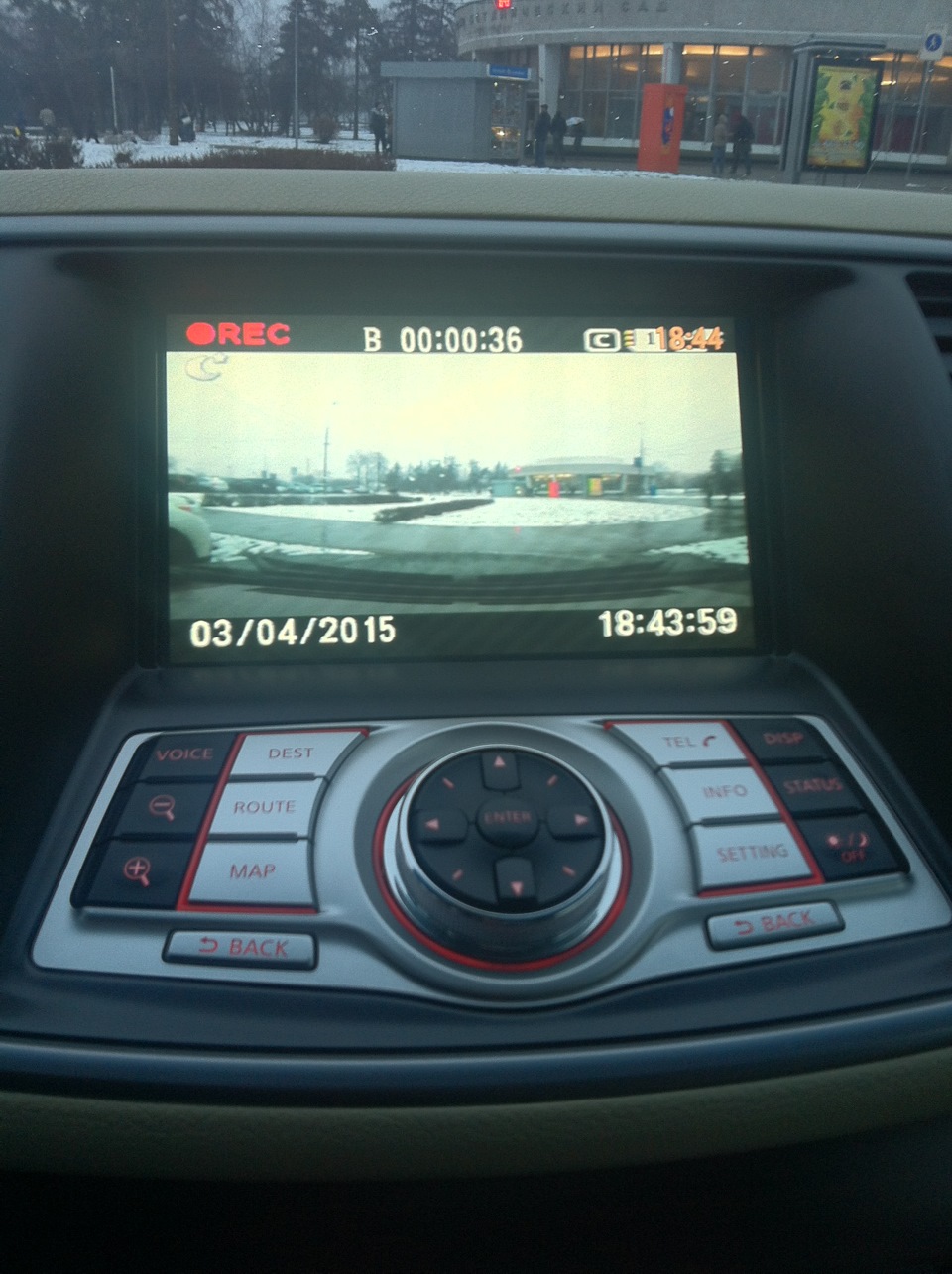

При запуске авто включается ВР, изображение с него поступает на ГУ.
При нажатии на кнопку включается камера. Картинка с ВР отключается (ВР продолжает записывать), на ГУ отображается изображение с камеры.
При включении ЗХ на ГУ картинка с камеры заднего вида. Таким образом приоритет камер такой: 1-камера заднего вида, 2-передняя камера, 3-ВР. Результатом доволен. Надеюсь было интересно. Всем спасибо.
Источник
Камера заднего хода Nissan Teana 2005г.
Опции темы
Поиск по теме
Камера заднего хода Nissan Teana 2005г.
Здравствуйте!Помогите подключить камеру заднего хода на Nissan Teana 2005г. В багажнике есть блок_электрики говорят надо к нему подключатся!Но как?
могу ошибаться, но камера не через блок подключается вроде.
http://club-teana.com/viewtopic.php?id=431&p=15 вот ссылочка_вроде как они тюнер подключали через этот блок. и что то в этом вроде
проще заехать к спецам и поставить, думаю времени это займет не много
да что то у нас спецы нифига не спецы!не хотят братся за это дело(
Я седня себе буду подключать! Тоже к тв-тюнеру! На нем должны быть 3 гнезда под тюльпаны. Желтый как раз и нужен. Я уже у себя проверил, все работает, только провода по времянке были. Седня основательно тянуть буду.
так_значит этот блок и есть тиви тюнер?Пофотай пожалуйста процесс установки камеры!ошимана надо=)Буду безумно благодарен!

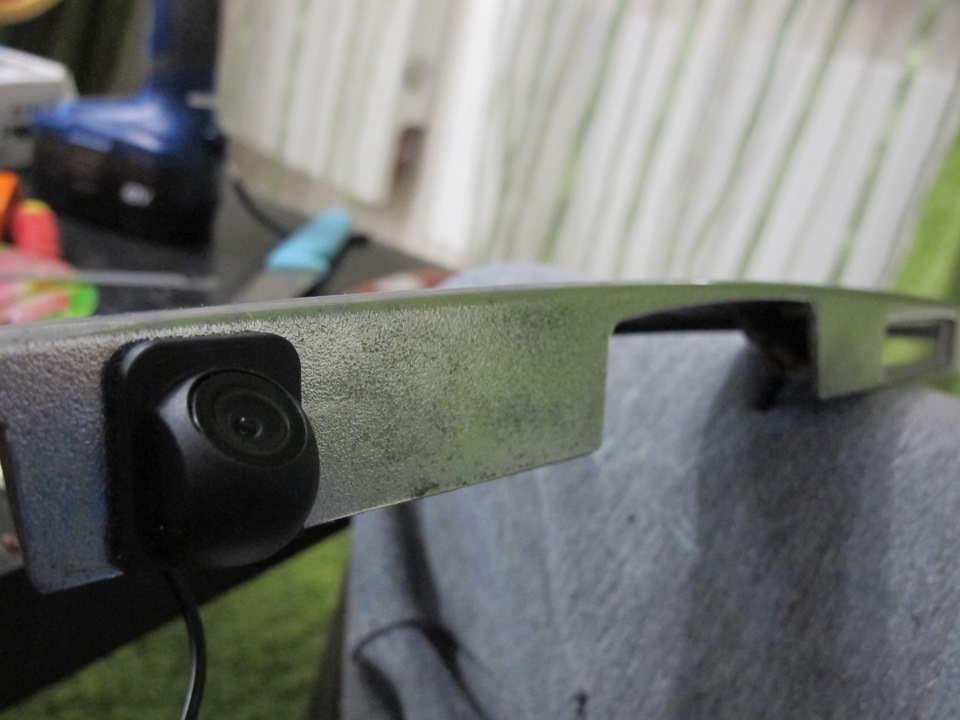

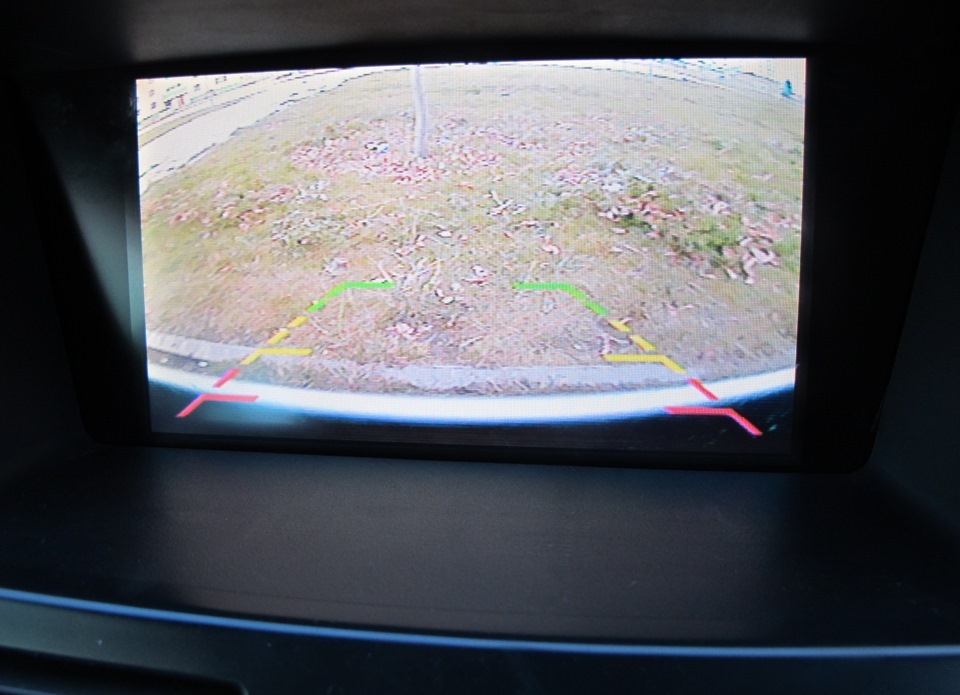

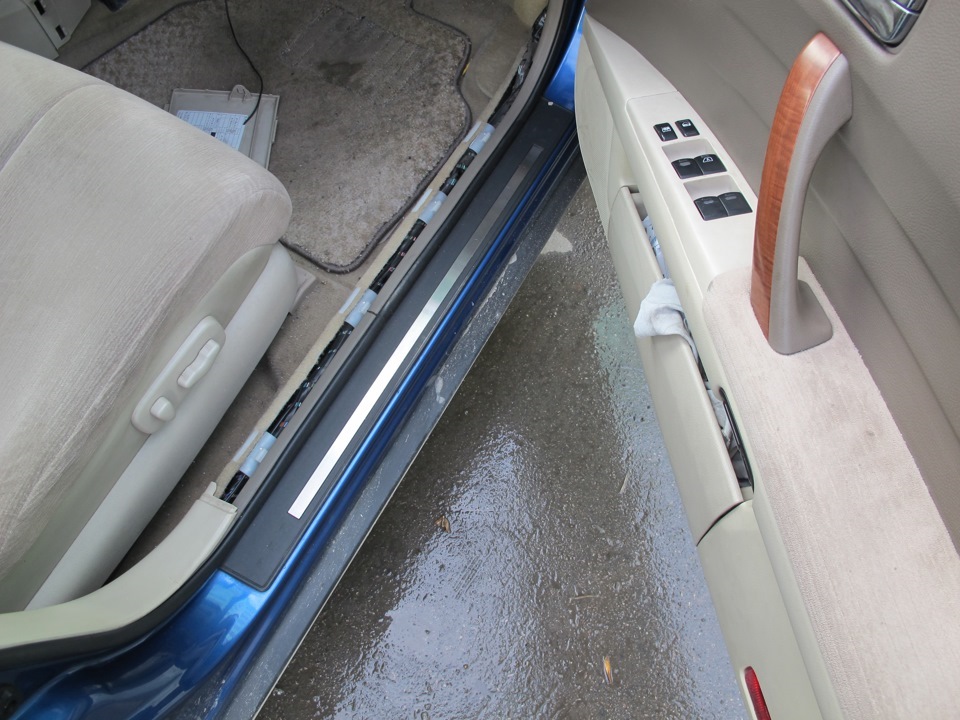

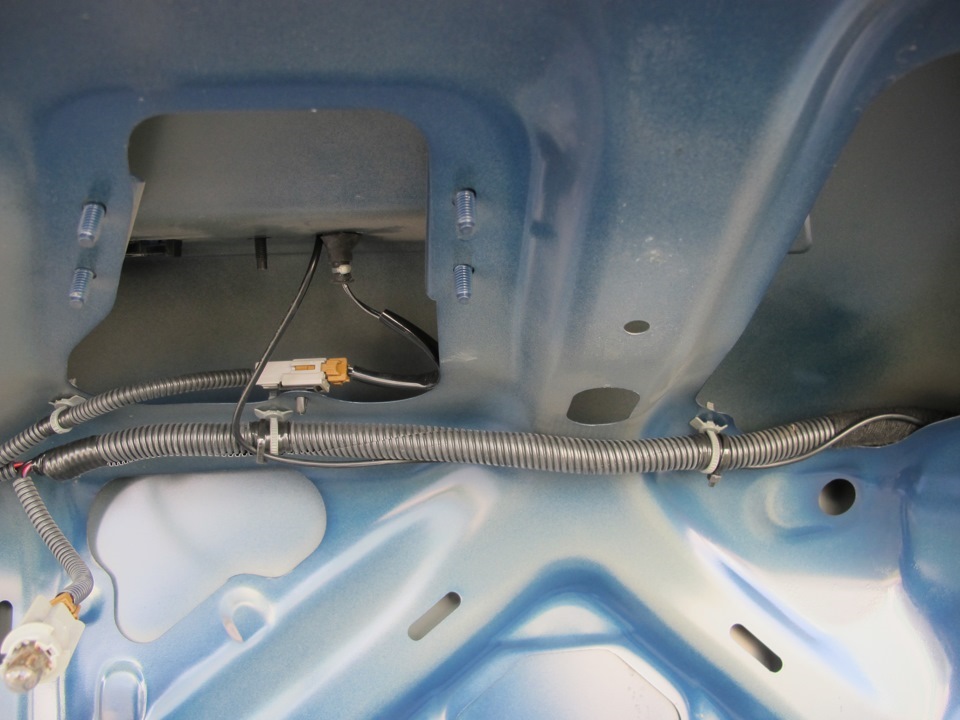

Готово))) В общем камера у меня от силфика, поэтому все провода мне пришлось мотать самому. К видеокабелю припаяли тюльпанчик. Как я уже говорил видеокабель подключаем в желтый разъем на тюнере, питание на камеру я взял с фонарей заднего хода. Как снять обшивку багажника объяснять не буду. Под обшивкой протягиваем провода и просовываем в штатное отверстие в крышке (как на теане не знаю). Крепим обшивку обратно. Включаем зажигание (заводим машину), нажимаем на панели нафигатора кнопку ТВ, выбираем режим VTR1 (или 2, не помню, сам потыкаешься, поймешь), переводим селектор на R и вуаля! Цветное изображение на штатном мониторе. Качество очень хорошее, фоткой не передать. Поскольку камера у меня не родная, к ней еще надо придумать какой-нибудь кронштейн. Она у меня со штатным разъемом, поэтому я ее пока просто отсоединил. Цель была подключить всю электрику, эту задачу выполнили. Правда до этого мы уже сняли блокировку работы в движении (спасибо другу электрику). Если что непонятно, спрашивайте. Но там абсолютно ничего сложного нет.
Миниатюры
Спасибо_информация полезнаю!но нето что мне надо!!видеокабель подключаем в желтый разъем на тюнере—-вот например нету у нас такого разьёма( Мы поделючили камеру но она работает только привыключеном двигателе и зажигании. Как будто компьютер мешает камере_вылазиет надпись по японски. как будто какая то блокировка!или мы что нить нетак подключили!Но ведь она жеть как никак работает
Источник
Сообщества › Кулибин Club › Блог › Электрика: Камера заднего хода
В общем дело такое, есть машина nissan Teana и камера, надо совместить их!
Дело не сложное, главное терпение!
Метки: подключение камеры заднего хода на nissan teana j31
Комментарии 25
А до установки камеры у тебя при велючении заднего хода просто черный экран появлялся?
Нет, ни чего не менялось на экране до подключения камеры, т.к. не был активирован вход ))
А как ты его активировал?

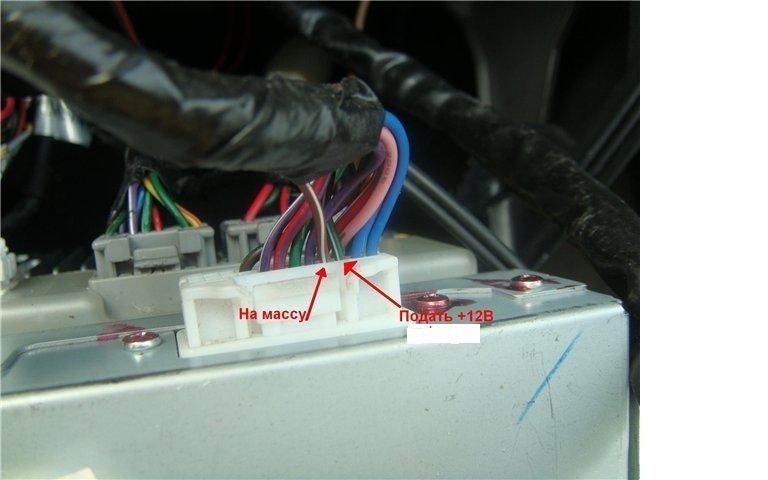

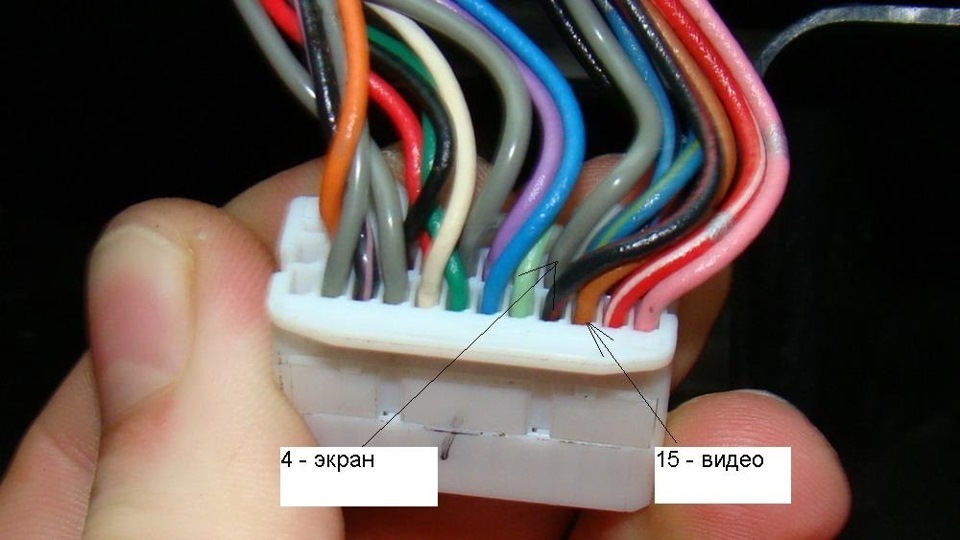

подал 12V на ГУ и активировал видео вход. фото 4
А, в штате в пучке провода были, но напряжение не приходило?
Да не проходило, а точнее проходило но от штатного блока навигации, который не функционирует у нас в РАШЕ
Отлично! Таким же образом и я себе делал. Питание брал соотв-но с з/х.
Молодец!А каким образом активируется камера?
На камеру и на головное устройство подача 12 вольт идет от фонаря заднего ход.
На камеру и на головное устройство подача 12 вольт идет от фонаря заднего ход.
Думаю поставить камеру обгона таким способ, или парковки с переди)
А где такую камеру брал?
В обычном автомагазине с аксессуарами
а провода так и остались незаизолированными?
откуда они приходят? может там достаточно было в багажнике к ним подключиться? )
провод от камеры между резинкой и уплотнительной резинкой так и остался незащищенным?
скрутки пропаяны?
Да ты издеваешься что ли! Всё пропаяно, заизолировано. Вставлено в резинку, фото с момента проверки камеры… В багажнике нет места подключаться к ним.
ну на фото-то не видно. )
так а что за провода, которые ты откусил?
Опять же я их откусил для проверки, это видео вход на головном устройстве)
и что на него приходит?
или потом к чему-то другому подключал?
не понятно прост выходит из твоего поста и фото.
На головное устройство подается 12 вольт и масса, чтобы при подаче 12 вольт(при включении заднего хода) включался экран, а экрану поключена камера обычным видео кабелем(тюлпан) только обрезанный с одной стороны! Как то так ))
а главное все понятно, информативно!
«краткость сестра таланта» А.П. Чехов
А что тут расписывать, как я прикручивал камеру или как я крепил проводку! )))))
Ну а тогда ради чего весь этот опус?
сделал все стандартно, по инструкции
Для тех кто будет искать информацию про это, я например не смог найти нормальной инфы на правый руль, а ту что нашел пришлось на свой лад переделывать, не подошло мне! Так вот ответ на вопрос — Для новичков или тех кто решился на данный процесс.
