W164 как подключить iphone

Подключение iPhone к штатной магнитоле Mercedes

Как подключить iPhone или смартфон Android к штатной магнитоле Mercedes

Подключение iPhone к штатной магнитоле Mercedes

В большинстве случаев проблема решается просто и быстро: установка USB адаптера с дополнительным входом AUX и специальным кабелем для продукции стандарта Apple c с подключением в оптическую шину.

Все подключение производится к штатной проводке, и позволяет использовать штатные кнопки магнитолы и рулевого управления для управления воспроизведением музыкального материала Mp3с внешнего носителя USB,SD или iPhone: выбора трека, переключение и перемотка трека плеера, выбор плейлиста.

Установка USB – iPhone адаптера на автомобиль Мерседес производится в нашем установочном центре, и занимает в среднем около 2х часов.

Для штатных магнитол Mercedes годом выпуска после 2009, существует тоже аналогичное решение, но более трудоемкое, и менее бюджетное.

Но функционал более продвинутый: в таком варианте существует и возможность вывода видео с телефона системы Android или iOs на экран штатной магнитолы, перенос отображения навигационной программы на экран штатной навигации Mercedes.

видео демонстрация подключения: совместная работа iPhone и Mercedes w222

Соответственно, при подобном подключении возникают и дополнительные возможности и функции, ранее недоступные в подобной комплектации автомобиля Мерседес: русифицированная навигация, поддержка Яндекс Пробки, возможность подключения камеры переднего и заднего вида, автоматическая камера бокового обзора, возможность просмотра DVD при движении автомобиля и т.д.

Такое решение возможно для следующих моделей:

Mercedes-Benz C-klasse головное устройство NTG4.0 с 2006 по 2011 год

Mercedes-Benz C-klasse, система навигации Audio 20 NTG5

Mercedes-Benz S-klasse система NTG 5.0

Mercedes-Benz S-klasse с системой NTG 5.0

Mercedes-Benz GLK с 2013 года и выше

Mercedes-Benz с мультимедийной системой NTG 4.5

Mercedes-Benz ML W166

Установка подобного видео аудио адаптера на автомобиль Mercedes производится в нашем техническом центре, и занимает в среднем от одного до двух дней. Ознакомиться с полным списком совместимых автомобилей можно по данной ссылке : подключение видеоинтерфейса на автомобиль в Новосибирске

ГАРАНТИЯ. СЕРТИФИКАТ. СОХРАНЕНИЕ ДИЛЕРСКОЙ ГАРАНТИИ.

AVANCAR.RU

Тел +7(383)380-76-01

Источник

Mercedes-Benz E-class E230 › Бортжурнал › IPod Interface + Bovee (Tune2Air) + NTG 2.5

Посвящается любителям музыки через bluetooth и aux.

Изначально, не хотелось менять родную голову, поэтому искался штатный способ подключения bluetooth к NTG 2.5. Кто-нибудь наверняка слышал, разок да слышал про IPod Interface. Это такая коробка, которая подключается к ГУ, и позволяет через провод 30pin подключить какое-нибудь старое Apple устройство.

Задачи решалось две: стриминг через bluetooth и управление через кнопки на руле. Вторую задачу интерфейс решает, а вот первую нет. Поэтому пришлось искать bluetooth-ресивер, который работает через MMI (Mercedes Media Interface) и поддерживает управление с руля. Ну тут кроме как tune2air ничего в голову не пришло. Девайс чисто американский и у нас, в России, найти его у меня не получилось.

Вроде как, на первый взгляд все просто: купил, поставил, победил!

Первая проблема была в выборе IPod Interface’a. Их много разных, с разными номерами, разных поколений, с разной проводкой и разной распиновкой.

Не разбираясь в сути вопроса, я первым делом пошел на Exist пробить номер, который нагуглил где-то на просторах буржуйнета. Это был комплект с номером B67824503. В интернетах утверждали, что это полный комплект подключения, коробка и провода. Но консультант из Exist’a мне позвонил, и сказал, что это только провода. Тогда я пошел штудировать Avito, на предмет заветной коробки. В итоге за 2500 рублей, у какого-то чувака купил B67824252, а на Exist’e заказал комплект для подключения за 2300 рублей.

Читайте также:  Как подключить шрифты к автокаду

Потом я очень удивился, так как с экзиста мне пришел комплект с коробкой. Ну, а самое печальное, что подключая и ту и другую коробку, ничерта не заработало. При подключении коробки, NTG 2.5 переставало видеть машину, то есть не реагировало на зажигание и на кнопки на руле. Мне подумалось, наверно надо Comand закодить. Так как друзей со старом у меня под рукой не было, поехал к знакомому с абрикосом, но залезть в голову так и не получилось.

Тут я уже подумал, ну вот оно, у него тоже NTG 2.5, со 100% рабочей коробкой, можно сказать цель достигнута. Перевел ему 4000 рублей, он мне отправил транспортной и я томился в ожидании.

Хочу заметить, что bluetooth-ресивер я к тому времени еще не заказывал, так как непонятно было, заработает оно или нет. Поэтому у друга взял для целей проверки Iphone 4 с 30pin’овым входом. Коробка пришла, я её подключил, переключил Comand в режим aux, на приборке появилась заветная надпись IPod и даже название трека, но не было звука! Тут уже я совсем психанул, так как в сумме я потратил уже 10 тыс. рублей, а результата, кроме трех коробочек в багажнике никакого.

Но мысль меня не отпускала, должно же оно как-то работать. Было принято решение искать коробку с такой же машины с таким же Comand’ом. Кроме как на ebay, искать было негде. И я нашел вариант с е500, на котором тоже был NTG 2.5. Это B67824563 за 6450 рублей, ну и на злобу дня, продавец не отправлял посылки в РФ. А так как tune2air мне надо было заказывать со штатов, то было принято использовать сервис Бандеролька, недавно переименованный в Qwintry. Так посылка была заказана вблизи где-то Берлина и пришла мне через 2 недели.

И… Оно заработало и в этот же день был заказан tune2air. Я не стал покупать новый, потом что цена его для такой штуки заоблачная, порядка 7000 рублей, я нашел б/у за 3400 рублей. Заказывал со штатов, также через бандерольку. 3 недели ожидания и в автомобиле появился штатный bluetooth A2DP с отличнейшим качеством.

Но появился другой нюанс, я думаю, что причина в iphone’e, но если его сконнектить с Comand’ом и с tune2air, то при разговоре по телефону через Comand, связь начинает икать. А может быть причина и в bluetooth антенне Comand’a.

Неплохим бонусом, при заказе с ebay, кстати стал еще и сервис letyshops.ru, через который мне вернулось по 1,5% с каждой покупки.

Ну и под конец, хотелось бы посчитать общую сумму затрат на все это мероприятие.

Читайте также:  Как подключить клавиатуру блютуз к маку

Неподошедшая коробка #1 – 2500 рублей
Неподошедшая коробка #2 – 2300 рублей
Неподошедшая коробка #3 – 4000 рублей
Заветная коробка – 6450 рублей (+ 2000 рублей доставка)
Bluetooth-ресивер – 3400 рублей (+ 3200 доставка)

Итог: 22050 рублей + ненужные коробки.

Те интерфейсы, которые не подошли на самом деле рабочие, но их надо ставить с какими другими ГУ, может быть NTG 2 или Audio 20. Но эта тайна покрыта мраком, в WIS’e про это ничего нету, даже на немецких мерседесовских форумах и то информации кот наплакал. Так что, если кто-то знает, какая именно коробка ему нужна и у она у меня есть, могу продать за символическую цену.

Есть
B67824565 — Стояло на ML с NTG 2.5 (с комплектом проводов)
B67824529 — Покупалось новым (с комплектом проводов)
B67824252 — Покупалось на авито, с какого авто не помню (проводов нет)

Еще по просторами интернета, пока бродил находил еще такие номера:
B67824503
B67824563 — этот тоже должен был подойти, но я его не нашел где купить
B67824564 — мне подошел этот
B67824506
B67824531
B67824252

Кстати говоря, комплект на exist’e, который бы мне подошел стоит порядка 16 тысяч. Это к тому, что если бы я не прошел весь этот путь, по цене интерфейс + bluetooth-ресивер вышел бы примерно столько же, сколько я в итоге и потратил.

Источник

Mercedes-Benz M-class Японец SQ 🇯🇵 › Бортжурнал › 27. Установка Apple TV на Comand 2.5 в Mercedes ML W164 своими руками

Наконец нашел свободное время и собрал все необходимые компоненты для установки приставки Apple TV 3 поколения. Выбор остановил именно на ней, т.к сей девайс лежал дома без дела. Стоимость его сейчас на рынке около 9 т.р за новый, 5-6 т.р стоит б/у.
Приставка 4-го поколения стоит около 13 т.р.

Устанавливать решил самостоятельно, т.к цены на сию процедуру в установочных центрах Москвы кусачие, плюс разобрался во всех нюансах за это время. Так же самая сложная часть работы уже позади. Информация в предыдущих постах.

Плюсы наличия Apple TV в автомобиле:

— Возможность смотреть видео в режиме онлайн;
— С помощью технологии AirPlay возможность передавать картинку с телефона на экран ГУ. Это удобно для навигации с пробками (яндекс), так же можно передать любую картинку/запись с iPhone, который при этом может быть свободен;
— С помощью той же технологии AirPlay возможность слушать музыку с iPhone в отличном качестве, как через AUX. Т.к технологии Apple позволяют не сжимать передаваемые данные до 256 кб/сек, как это делает Bluetooth;
— После нехитрых манипуляций доступны абсолютно все фильмы и сериалы онлайн в отличном качестве;
— Все прелести Apple TV, такие как медиатека Itunes и т.д.

В прошлых постах я писал о том, что желание возникло спонтанно при установке камеры переднего вида, используя видео разъем от штатного ТВ-тюнера (1500р). Аудио взяли от штатного аудио интерфейса, выпаяв необходимые тюльпаны для преобразователя. Чтобы и камера и Apple TV могли сосуществовать вместе, мне сделали видео-коммутатор (3500р), с помощью которого по умолчанию работает приставка и с кнопки включается камера.
Так же ранее был установлен модуль Видео в движении, чтобы на скорости картинка сохранялась.

Читайте также:  Как подключить интернет к старому телевизору через тюльпан

Собственно, ближе к сути:

Приставка Apple TV 3-го поколения:

Помимо этого нам понадобятся:

— Конвертер HDMI-3RCA 1000р ( на Али 450р) — взял самый простой и дешевый, хотя знающие люди говорили, что он ни о чем и надо брать за 4-6к… не знаю, результатом доволен;
— HDMI кабель 150р
— 3RCA кабель 100р

Провода брал по принципу «как можно короче».

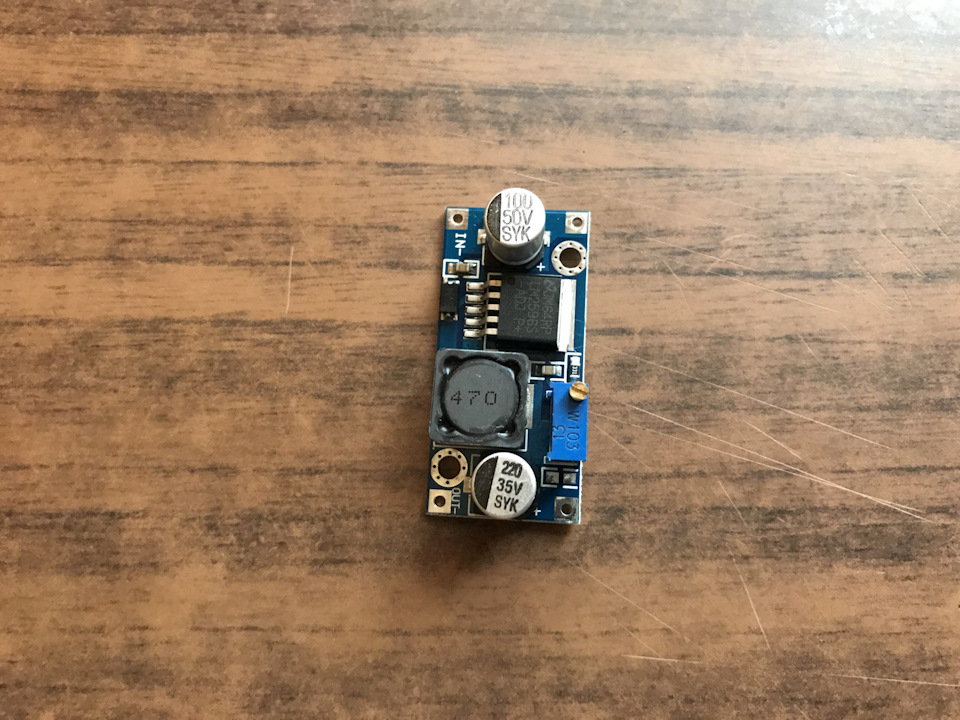

— DC-DC понижающий преобразователь с регулятором чтобы снизить напряжение на приставке до 3.38В. Напомню, что питание в автомобиле 12В. 167р (на Али 35р) Опять же, знающие люди говорили, что это тоже ни о чем, надо брать дороже — они надежнее. Посмотрим. Сгорит — поставлю лучше.

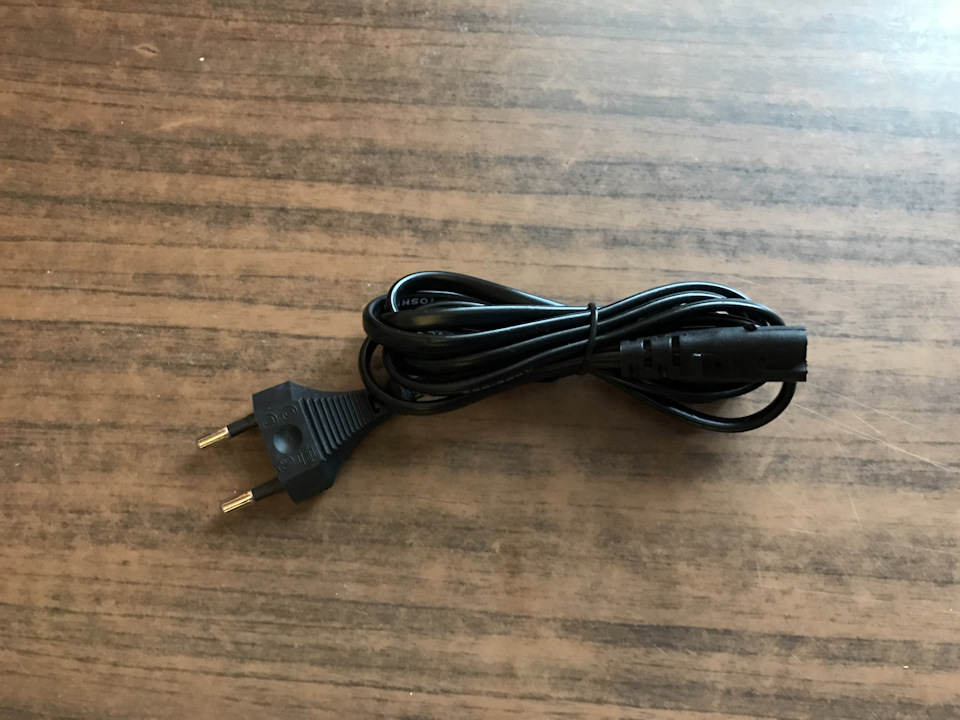

— штекер, чтобы не кромсать оригинальный кабель 100р Хотя цена ему рублей сорок…

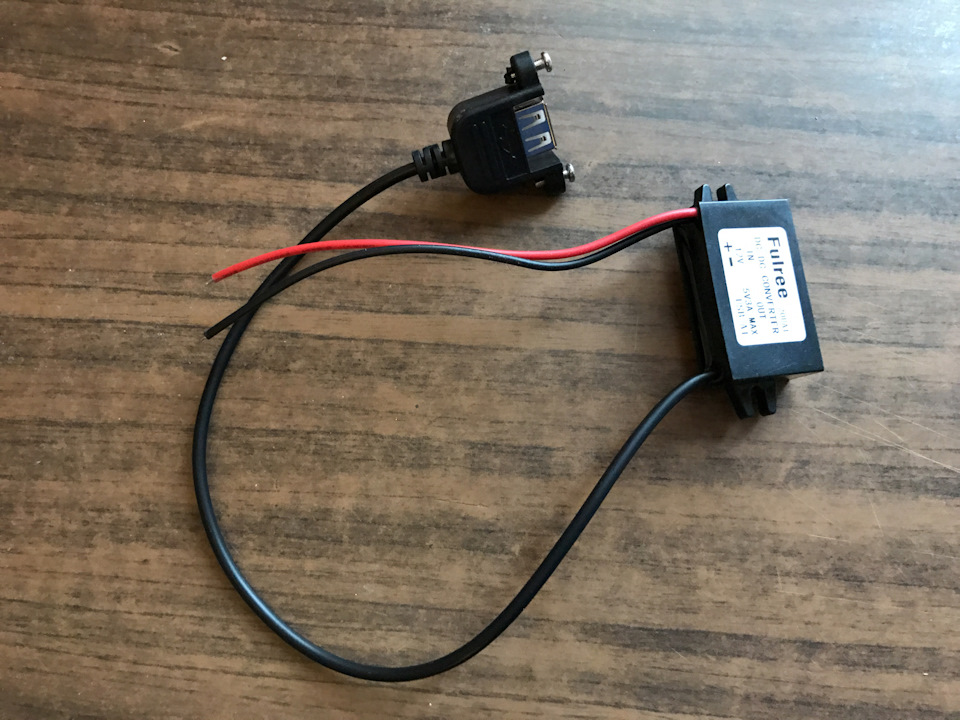

— понижающий преобразователь с 12В до 5В для подключения к проводке Конвертера HDMI-3RCA 500р (на Али 150р)

Почти все необходимое брал на Митинском радиорынке. Мог бы сильно сэкономить, заказывая на Али, но ждать я не хотел.

Ход работы я подсмотрел у драйвовчан, поэтому проделывал примерно тоже самое, что и остальные. Собрался и поехал к товарищу с паяльником 😀

1) С помощью плоской отвертки снял нижнюю крышку с приставки, открутил маленькой отверточкой, которая случайно оказалась под рукой, еще и нужного размера, родной преобразователь и, отклеив скотч, демонтировал его.
Далее отпаял от платы родные штекеры.

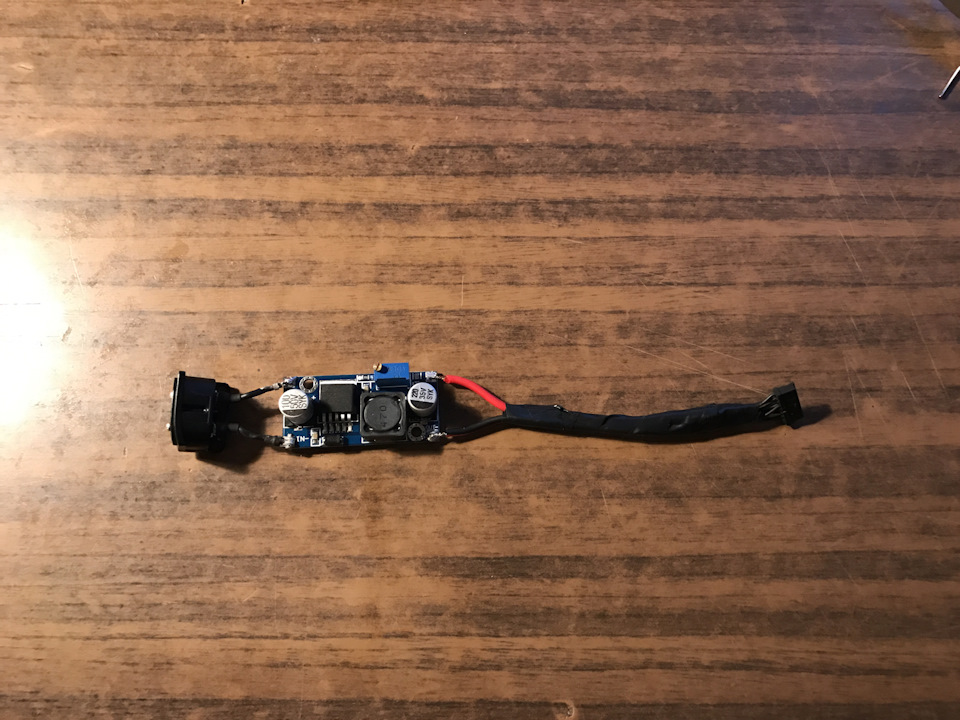

2) Снятые штекеры припаял к купленному преобразователю в соответствии с разметкой.

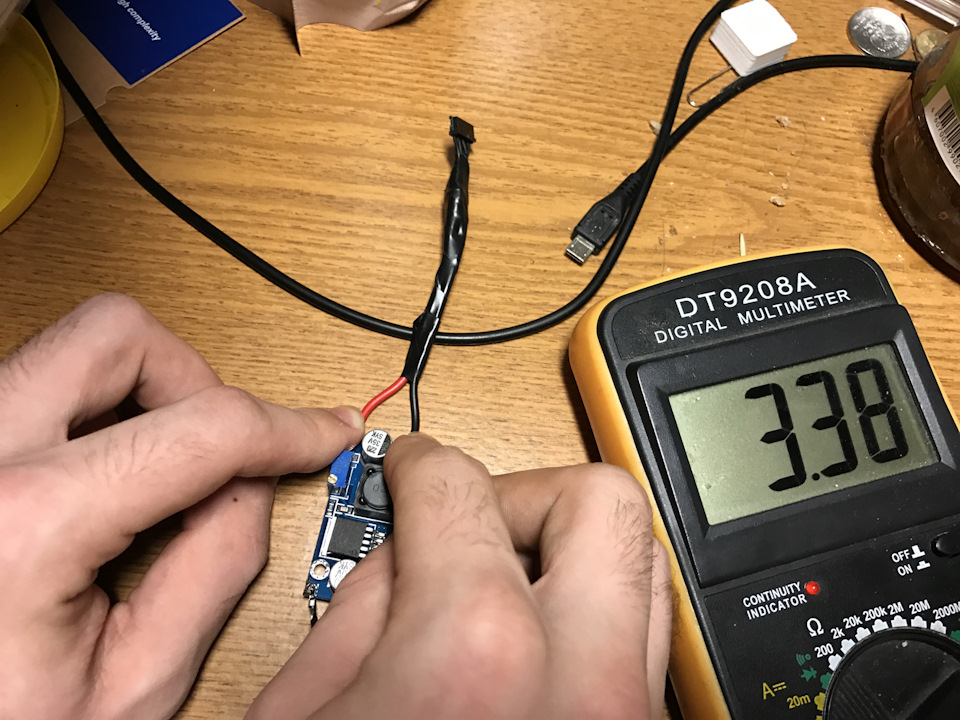

3) С помощью мультиметра и блока питания выставил напряжение на регуляторе 3.38В.

4) На втором преобразователе переделал разъем USB на Mini-USB, чтобы произвести подключение напрямую.

5) Собрал приставку и проверил дома ее работоспособность.

Следующий этап — это установка в автомобиль:

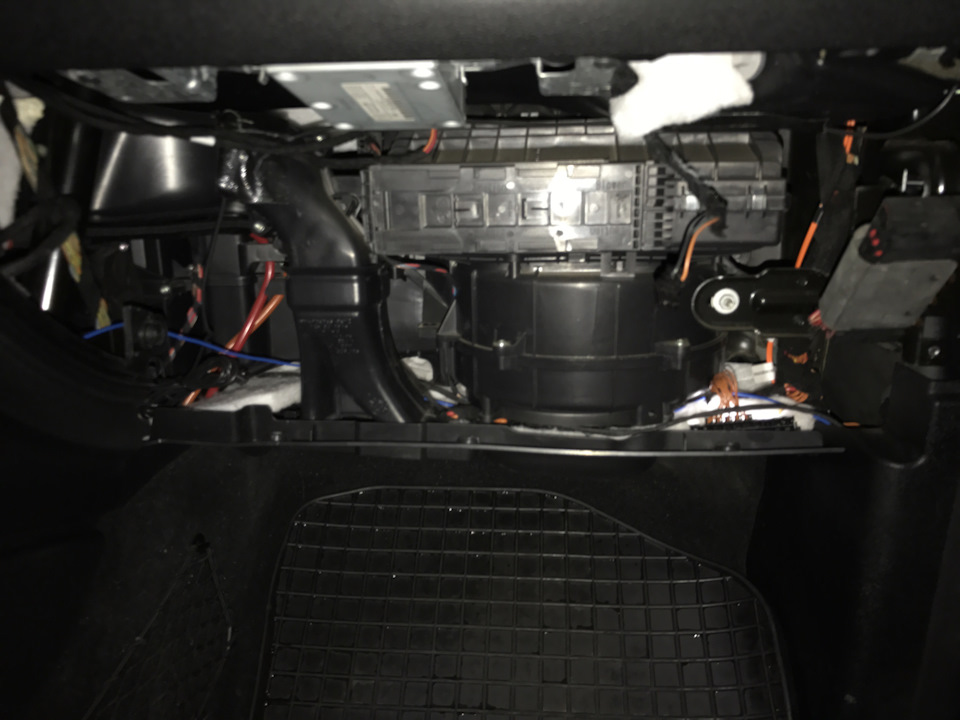

1) Демонтировал Бардачок, сняв для этого боковую заглушку справа и открутив 7 саморезов.

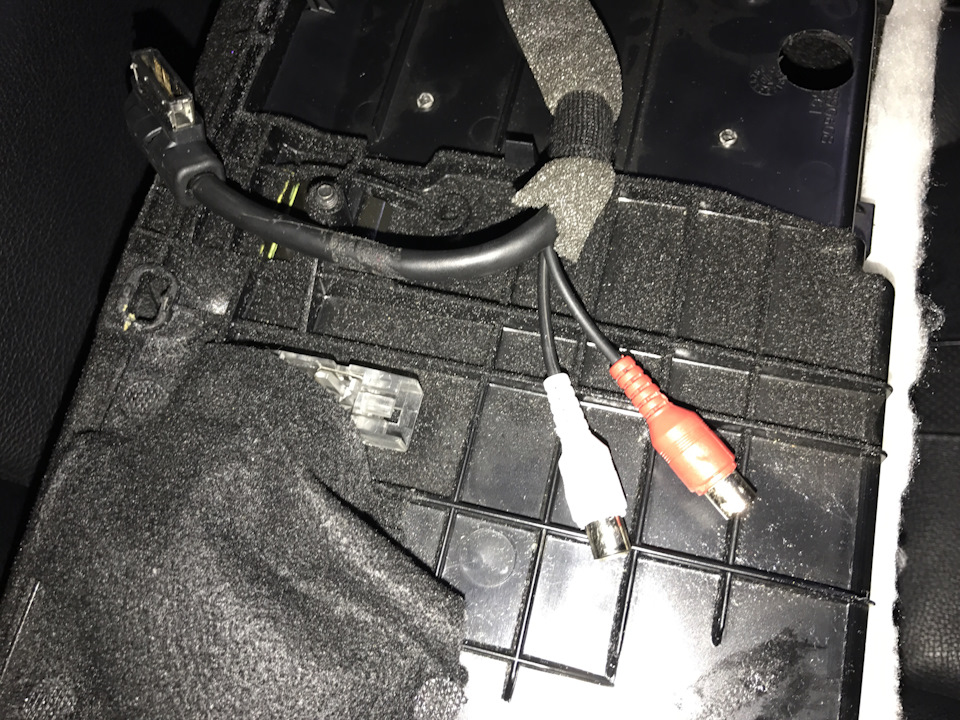

А вот так выглядят выпаянные RCA-аудио тюльпаны, чтобы выводить звук от Apple TV в Comand без лишних манипуляций:

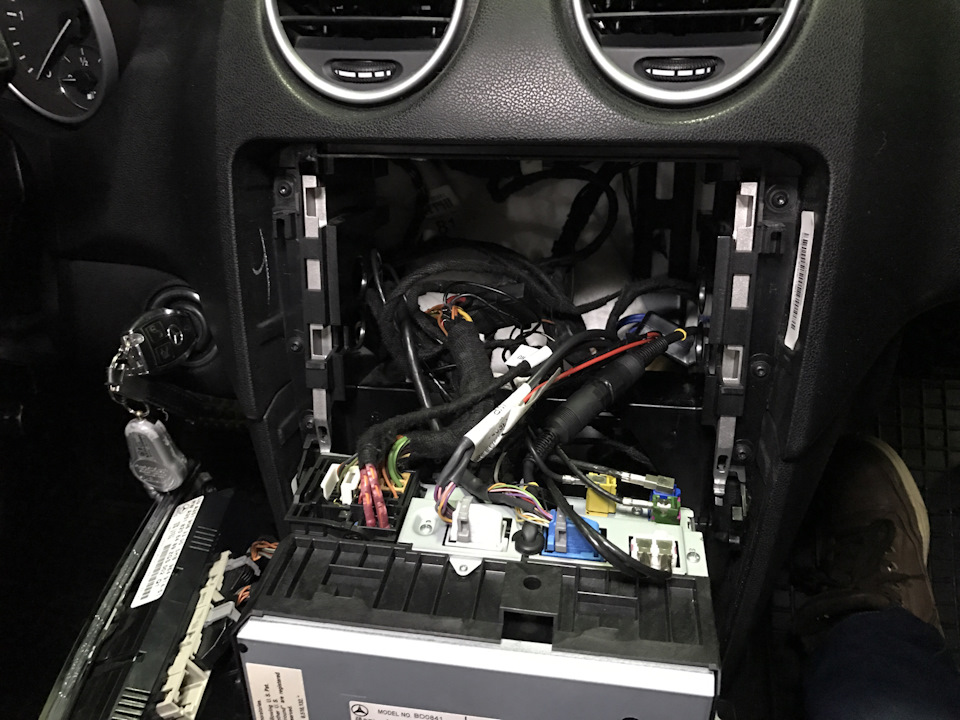

2) Снял декоративную накладку с климатом, чтобы далее достать Comand. Отсоединять его не понадобилось. Достаточно лишь освободить свободное пространство для доступа к проводам с питанием.

3) Используя ранее подготовленные разъемы, подключил Apple TV к Команду и штатной проводке, спрятав преобразователи и провода за Бардачок, т.к там больше всего свободного места. Проверил «на коленке» работоспособность и приступил к сборке.

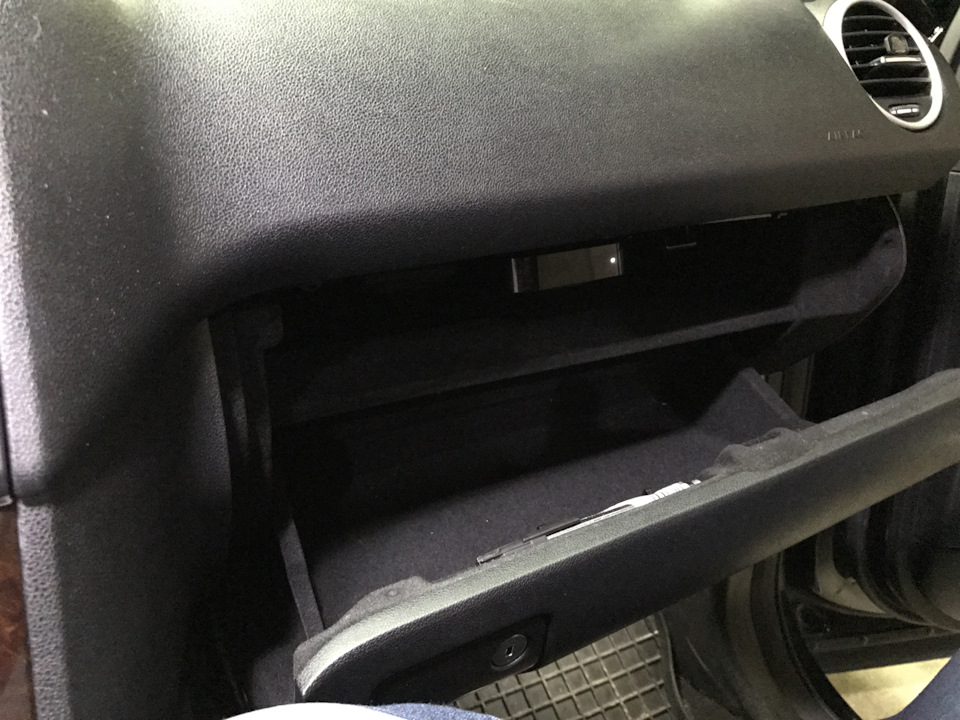

Саму приставку я разместил в верхней части Бардачка на надежном 3М скотче, чтобы он занимал минимум места. Как раз в том месте верхняя часть из пластика, что удобного для подобного рода монтажных работ. Можно было бы закрепить и на пластиковые хомуты, но с этим скотчем у меня никогда проблем не было, да и он абсолютно не виден.

Приставка заняла свое место:

После сборки приступил к настройке непосредственно самой приставки. Выставил на ней разрешение 720P 60Гц. Именно с таким показателем картинка почему-то самая четкая.
